產品詳細介紹:

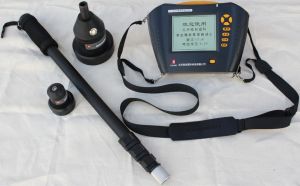

樓板厚度檢測儀

現澆樓板、牆體等厚度情況是評定建築物安全性能的重要指標，越來越受到國家有關部門的重視，各級質量監督檢測單位對樓板，牆體厚度的非破損檢測技術也十分關注，但長期以來，始終沒有高精度的非破損檢測儀器符合要求，傳統方法採用鑽孔測量，不僅誤差大，而且屬破損測量，既費時又費力。現在，我們依靠長期致力與工程勘察儀器研究開發的豐富的經驗，成功的研究出HD-850型樓板測厚儀，它突破傳統測試方法，取得了超乎想像的測試精度，給您耳目一新的感覺。
工作原理：
基於電磁波運動學、動力學原理和現在電子技術。HC-HD850樓板測厚儀主要由信號發射、接收、信號處理和信號顯示等單元組成，當探頭接收到發射探頭電磁信號後，信號處理單元根據電磁波的運動學特性進行分析，自動計算出發射到接收探頭的距離，該距離即為測試板的厚度，並完成厚度值得顯示，存儲和傳輸。
特別說明：
★發射探頭與接收探頭為無線方式，之間沒有連線線；
★發射探頭由自由桿支撐，長短可調節；
★為方便上下操作人員聯絡，儀器配有對講機。
配件詳細介紹:
配套軟體：儀器具有強大的分析處理軟體，配合PC機WINDOWS可以做出相應的檢測報告。
配置清單和報價:

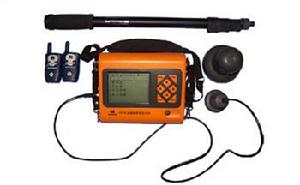

1.主機 2.發射探頭 3.接收探頭 4.探頭連線線 5.數據傳輸線 6.儀器加長桿 7.軟體光碟 8.對講機 9.探頭充電器 10.使用說明書、合格證、保修卡、儀器箱

測試方法：

樓板測厚儀操作方法

發射探頭與接收探頭分別置於被測樓板的上下兩側，儀器上顯示的值即為兩探頭之間的距離，只需移動接收探頭，當儀器顯示為最小值時，即為樓板的厚度。
主要功能:
專業用於測量現澆樓板等非金屬、混凝土或牆、柱、梁、木材陶瓷等其他非鐵磁體介質的厚度。
主要特點: 誤差小於2mm，一次國際性突破。認準國家專利：ZL200410012456.6
1.雙面無損檢測，樓板不需要任何處理，不需要耦合劑； 2..測試速度快，平均每三分鐘可測3-5個點；
3.測試精度高，儀器數字提示、引導對準探頭； 4.厚度直接顯示，無須分析換算，結果可存儲、可列印.
技術指標:
1、測厚範圍：50---350mm
2、測厚精度：50—200mm 誤差±1-2mm；201—350mm 誤差±3mm
3、數據存儲量：可貯存2000個測點數據（包括樓號、單元號、測點號、厚度值）
4、使用環境：溫度0—40℃ 濕度：<85%
5、電源：主機9VDC（6節5號電池），發射探頭9VDC（6節5號電池）
6、儀器體積：主機 225×150×50（mm） 發射探頭：φ100×120（mm）
接收探頭：φ50×80（mm） 加長桿： φ25×600（mm）
相關規程:
中華人民共和國國家標準《混凝土結構工程施工質量驗收規範》GB50204-2002厚儀

樓板測厚儀，是專業測量現澆樓板等非金屬、混凝土或牆、柱、梁、木材以及陶瓷等其他非鐵磁體介質厚度的重要儀器。樓板測厚儀可以在不損壞樣品的情況下進行測量，而且與傳統的測量方法相比，它的測量值準確，誤差小。樓板測厚儀是基於電磁波運動學、動力學原理和現在電子技術而工作的，它主要由信號發射、接收、信號處理和信號顯示等單元組成，當探頭接收到發射探頭電磁信號後，信號處理單元根據電磁波的運動學特性進行分析，自動計算出發射到接收探頭的距離，該距離即為測試板的厚度，並完成厚度值得顯示，存儲和傳輸。
國內主要生產廠家：北京海創高科科技有限公司
　
H51非金屬板厚度測試儀
產品用途
用來自動測量非金屬板（如混凝土，
岩土，玻璃板等）的厚度，具有厚度測量、
數據分析、數據存儲與輸出等功能，是一
種攜帶型、使用方便、測量精確的智慧型化
厚度測量儀。
依據規範
中華人民共和國國家標準
《混凝土結構工程施工質量驗收規範》GB50204-2002
性能特點
測試距離大。測試距離高達800mm，測試精度優於其他同類產品。
實時顯示測量信息。自動的判讀並鎖定樓板的厚度值，無需人工參與，大大提高了測試精度。
儀器測試速度快。我公司採用高速處理平台，對樓板厚度的判定速度快。
探頭的使用壽命長。H51樓板儀探頭底面採用高質量耐磨層，大大的提高了探頭和儀器的使用壽命。
保存測試日期。方便用戶的數據管理。
便攜的萬向延長桿。採用可伸縮式延長桿、萬向節設計，現場使用非常的方便。
功能強大的專業的windows數據分析處理軟體。可以圖形的方式表示測試結果，可以直接生成Word檢測報告，方便快捷。
技術指標
厚度測量範圍 ：40mm～800mm
示值最大誤差 ：40 ～ 600mm ±1mm
601～800mm ±2mm
數據存儲容量 ：3.2萬組測點
工作環境要求
環境溫度：-10℃～+40℃ 相對濕度：<90%RH
電磁干擾：無強交變電磁場 不得長時間陽光直射
6節5號鹼性電池，供電時間大於30小時。
數據處理軟體
機外軟體具有強大的數據分析和處理功能。數據的USB口傳輸；可對數據進行統計分析並根據規範得出初步的結論；可生成多達6種的word報告；可將測試的格線數據、剖面數據以圖示的形式直觀的顯示給用戶；可將數據導入Excel，方便用戶進行下一步分析處理。

主要技術指標

測厚範圍：50—350mm
測厚精度：50--200mm 誤差±1mm
201--350mm 誤差±2mm
數據存儲量：可貯存2000個測點數據（包括樓號、單元號、測點號、厚度值）
使用環境：溫度0-40℃ 濕度：< 85%
電源：主機9VDC（6節5號電池），發射探頭9VDC（6節5號電池）
儀器體積：主機 225×150×50（mm）
發射探頭 φ100×120（mm）
接收探頭 φ50×80（mm）
加長桿 φ25×600（mm）（3根）
