基本參數

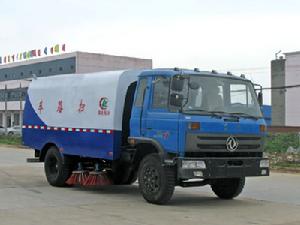

車輛名稱 東風145掃路車
外形尺寸(mm) 7000×2480×3000
總質量(Kg) 11495
額定載質量(Kg) 4500
接近/離去角 33/20
整備質量(Kg) 6800
前懸/後懸(mm) 1250/1800
發動機型號 B170 33
發動機生產企業 東風康明斯發動機有限公司
排量 5900 ml
功率 125kw
燃料種類 柴油
排放標準 GB3847-2005,GB17691-2005國Ⅲ
軸數 2
輪胎數 6
軸距 3950
輪胎規格 9.00-20
軸荷 4500/6995
前輪距 1900,1810
鋼板彈簧片數 8/11+8
後輪距 1800
清掃寬度 m 3.3-3.5
清掃速度 km/h 3~10
清掃效率 >96%
垃圾箱容積 m3 5-7
清水箱容積 L 2-3
副發動機 五十鈴
專用功能說明
★掃路車採用進口液壓元件,集成疊加設計,駕駛室電液集中控制,操作方便;
★不鏽鋼水箱和垃圾料箱一體,工作時水箱不殘留余水;
★掃盤防碰撞液控自動避讓功能;
★高耐磨的自動離合器驅動專用風機工作,確保副發動機空載啟動和停止;
★吸嘴為後置浮動式,可自動調節適應地面凹凸不平的狀況
★可調節的霧狀噴灑水壓塵,在節水的同時消除二次污染.
★四掃盤與吸嘴進行掃吸結合,掃吸能力卓越。
★兩側可同時工作,也可單側獨立工作
★清掃裝置機構簡潔可靠,難以損壞;
★液壓系統核心元件原裝進口;
★外觀造型電腦設計,高位側裙,曲面過渡,整體協調勻稱;
操作程式
一:清掃工作1 打開控制箱電源,將控制閥指向副閥位置
2 啟動副機
3 將副機離合器控制按鈕指向合的位置,風機開始工作
4 將吸塵盒控制鈕指向降的位置
5 將左掃盤或右掃盤控制鈕指向降的位置
6 將左掃旋轉或右掃旋轉控制鈕指向正轉位置(左盤順時針、右盤逆時針)
7將左噴水、右噴水、後噴水控制鈕指向開的位置
8 將水泵控制鈕指向開的位置
9 車輛以適當的速度行駛,開始清掃動作
1 車輛停止行駛
2 將水泵控制鈕、左噴水控制鈕 、右噴水控制鈕、後噴水控制鈕指向關的位置
3 將掃把控制鈕指向中間的位置
4 將掃盤控制鈕指向升的位置,然後再指向中間的位置
5將吸塵盒控制鈕指向升、然後再指向中間位置
6 將副發動機離合器控制鈕指向分的位置,然後再指向中間位置
7 將控制閥控制鍵指向中間位置
8 關閉副發動機
9 關閉控制箱的電源
1 將控制箱的電源打開,將控制閥的控制鈕指向主閥的位置
2 將車輛主發動機啟動
3 踩下車輛離合器
4 將車輛附加的油泵離合器開關打開(向外拉)
5 以適當的速度鬆開車輛離合器
6 將控制箱上的後門控制鈕指向開的位置,5秒後再指向中間位置
7將車廂控制鈕指向升的位置,根據車廂傾斜角度可隨時將控制鍵指向中間位置,此時車廂傾斜升起停止
8 垃圾清掃
9垃圾清掃完畢,將車廂控制鈕指向降的位置,待車廂完全回位後將控制鈕指向中間位置
10 將後門控制鍵指向關的位置,10秒後再指向中間位置
11 清理垃圾結束
12 踩下車輛離合器
13 將附加的油泵離合器控制鈕關閉(向內推)
14 以適當的速度鬆開車輛離合器
15 將控制箱的控制閥指向中間位置
16 關閉控制箱電源
