本安型壓力變送器

本安型壓力變送器

“本安”通訊協定:4~20mA/HART技術參數表蓋安全固定扣:本安 O型圈:丁腈橡膠排氣/排液閥:304不鏽鋼材質電路板:電子線路採用專用積體電路和表面封裝技術。 高精度夾板使應力變形最小304/316高標準螺栓知名品牌共用配件環保尼龍製品通過CE認證三按鍵現場調試智慧型HART手持編程器隔離式安全柵與本安型壓力變送器配套使用,用於防爆場合優勢全焊接金屬感測器雙腔系統使用先進的複合微矽固態感測器電路採用數字式頻率複合記錄,精度更高模組化設計,電子適配單元及控制獨立單元獨立組成電磁兼容符合NAMVR標準RROF

簡介

本安型壓力變送器常用於工業過程全系列壓力測量,具有模擬或數字輸出信號,無論從設計到安裝,從維護到操作都能實現最最佳化的測量概念。
測量介質:氣體、蒸汽、液體
測量範圍(未遷移時):0-0.2kPa~60MPa
精度:0.075%
量程比:100:1
外部調節零滿,帶液晶表頭時可由就地按鈕組態
防爆標誌: “本安”
通訊協定:4~20mA/HART

技術參數

表蓋
安全固定扣:本安
O型圈:丁腈橡膠
排氣/排液閥:304不鏽鋼材質
電路板:電子線路採用專用積體電路和表面封裝技術。電路板接收感測器膜頭的數位訊號及修正係數後,對信號進行修正和線性化。輸出電路具有HART通訊和防爆功能。
電容式感測器
膜片:316不鏽鋼/哈氏合金C
灌充液:矽油、惰性液
O型圈:氟橡膠、丁腈橡膠、聚四氟乙烯
螺栓:碳鋼鍍鋅、304不鏽鋼
外殼:碳鋼鍍鋅,304不鏽鋼
噴塗:內層導電氧化,外層聚酯環氧樹
電氣連線:1/2-1/4NPT帶螺紋端導線密封接頭
過程連線:法蘭、接頭1/2-1/4NPT(錐管螺紋)
帶背光的液晶表頭
克服了液晶指示在光線暗弱處不易讀數的缺點,大視窗可指示帶物理單位的壓力值、電流值、百分比數值等。
管道連線:
1/4NPT內螺紋
1/4NPT-M20X1.5外螺紋-φ14引壓導管
1/4NPT-M20X1.5外螺紋丁型接頭-φ14引壓導管
1/4NPT-1/2NPT內螺紋腰型接頭
1/4NPT-G1/2內螺紋腰型接頭
配一體化三閥組
安裝支架:
B3平支架,用於2英寸管道安裝
用於2英寸管道的變送器垂直安裝支架
碳鋼結構,碳鋼螺栓
聚氨酯噴漆

特點

現場跟安全柵連線使用
測量仿真功能
PA數字通信可選
HART通信操作方便
複合多重微矽固態感測器
就地顯示就地按鍵方便調試
微矽固態感測器
數控加工
高精度夾板
使應力變形最小
304/316高標準螺栓
知名品牌共用配件
環保尼龍製品
通過CE認證
三按鍵現場調試
智慧型HART
手持編程器

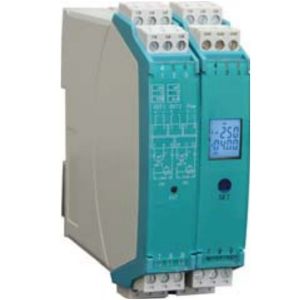

隔離式安全柵與本安型壓力變送器配套使用,用於防爆場合

優勢

全焊接金屬感測器雙腔系統
使用先進的複合微矽固態感測器
電路採用數字式頻率複合記錄,精度更高
模組化設計,電子適配單元及控制獨立單元獨立組成
電磁兼容符合NAMVR標準
RROF IBVS-PA協定可選,可取代HART產品
完善的數據備份與恢復多功能,現場免維護
真正全隔離,感測器與主電路隔離電壓高壓500VRMS
