木板的分類
1、 按材質分類可分為：實木板、人造板兩大類。目前除了地板和門扇會使用實木板外，一般我們所使用的板材都是人工加工出來的人造板。
2、 按成型分類可分為：實心板、夾板、纖維板、裝飾面板、防火板等等。
木板的品種
實木板 1、實木板
顧名思義，實木板就是採用完整的木材製成的木板材。這些板材堅固耐用、紋路自然，是裝修中優中之選。但由於此類板材造價高，而且施工工藝要求高，在裝修中使用反而並不多。實木板一般按照板材實質名稱分類，沒有統一的標準規格。
2、實木地板
實木地板是近幾年裝修中最常見的一種地面裝飾材料。它是中國家庭生活素質提高的一個非常顯著的象徵。實木地板擁有實木板的優點，但由於它由工廠的工業化生產線生產，規格統一，所以施工容易，甚至比其他的板材施工都要快速，但其缺點是對工藝要求比較高。如果施工者的水平不夠，往往造成一系列的問題，例如起拱、變形等等。
實木地板名稱由木材名稱與接邊處理名稱組成。接邊處理主要分為平口(無企口)、企口、雙企口三種。平口地板屬於淘汰產品。而雙企口地板由於技術不成熟尚不能成氣候。目前多數鋪設的地板屬於單企口地板，一般所說的企口地板也是指單企口地板。
實木地板依漆面的處理，也可分為漆板和素板兩種。漆板是指在出廠前已經上好面漆的，而素板則指尚未上漆的。漆板施工工期短、但表面平整度不如素板，會有稍微的不平。素板施工工期慢，一般要比漆板長多一倍至二倍時間，但表面平整。

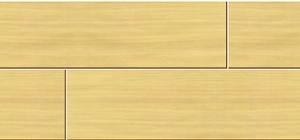

複合地板 3、複合地板
複合木地板，也叫強化木地板，由於一些企業出於一些不同的目的，往往會自己命名一些名字，例如超強木地板、鑽石型木地板等等，不管其名稱多么的複雜、多么的不同，這些板材都屬於複合地板。 正如我們管直升機叫直升機而不是直升飛機，這些板材並不使用"木"，所以用"複合木地板"一詞是不合理的，合適的名字是"複合地板"。國家對於此類地板的標準名稱是：浸漬紙層壓木地板。
複合地板一般都是由四層材料複合組成：底層、基材層、裝飾層和耐磨層組成。其中耐磨層的轉數決定了複合地板的壽命。
1)底層：由聚脂材料製成，起防潮作用。
2)基層：一般由密度板製成，視密度板密度的不同，也分低密度板、中密度板和高密度板。
3)裝飾層：是將印有特定圖案(仿真實紋理為主)的特殊紙放入三聚氫氨溶液中浸泡後，經過化學處理，利用三聚氫氨加熱反應後化學性質穩定，不再發生化學反應的特性，使這種紙成為一種美觀耐用的裝飾層。
4)耐磨層：是在強化地板的表層上均勻壓制一層三氧化二鋁組成的耐磨劑。三氧化二鋁的含量和薄膜的厚度決定了耐磨的轉數。每平方米含三氧化二鋁為30克左右的耐磨層轉數約為4000轉，含量為38克的耐磨轉數約為5000轉，含量為44克的耐磨轉數應在9000轉左右，含量和膜度越大，轉數越高，也就越耐磨。
複合地板的缺點是鋪設大面積時，會有整體起拱變形的現象。由於其為複合而成，板與板之間的邊角容易折斷或磨損。

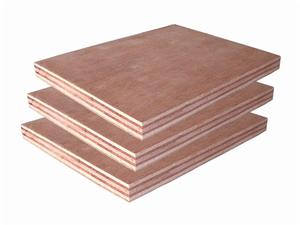

夾板 4、夾板
夾板，也稱膠合板、行內俗稱細芯板。由三層或多層一毫米厚的單板或薄板膠貼熱壓制而成。是目前手工製作家具最為常用的材料。夾板一般分為3厘板、5厘板、9厘板、12厘板、15厘板和18厘板六種規格（1厘即為1mm）。
5、裝飾面板
裝飾面板，俗稱面板。是將實木板精密刨切成厚度為0.2mm左右的微薄木皮，以夾板為基材，經過膠粘工藝製做而成的具有單面裝飾作用的裝飾板材。它是夾板存在的特殊方式，厚度為3厘。裝飾面板是目前有別於混油做法的一種高級裝修材料。
6、細木工板
細木工板，行內俗稱大芯板。大芯板是由兩片單板中間粘壓拼接木板而成。大芯板的價格比細芯板要便宜，其豎向(以芯材走向區分)抗彎壓強度差，但橫向抗彎壓強度較高。

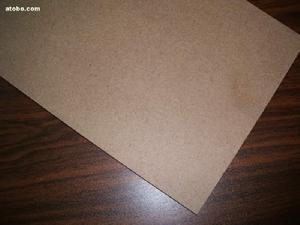

密度板7、刨花板
刨花板是用木材碎料為主要原料，再滲加膠水，添加劑經壓制而成的薄型板材。按壓制方法可分為擠壓刨花板、平壓刨花板二類。此類板材主要優點是價格極其便宜。其缺點也很明顯：強度極差。一般不適宜製作較大型或者有力學要求的家私。
8、密度板
密度板，也稱纖維板。是以木質纖維或其他植物纖維為原料，施加脲醛樹脂或其他適用的膠粘劑製成的人造板材，按其密度的不同，分為高密度板、中密度板、低密度板。密度板由於質軟耐衝擊，也容易再加工。在國外，密度板是製作家私的一種良好材料，但由於國家關於高度板的標準比國際的標準低數倍，所以，密度板在我國的使用質量還有待提高。

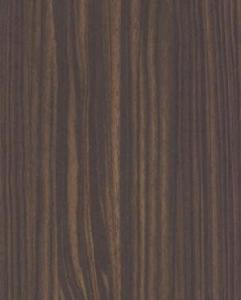

三聚氰胺板9、防火板
防火板是採用矽質材料或鈣質材料為主要原料，與一定比例的纖維材料、輕質骨料、黏合劑和化學添加劑混合，經蒸壓技術製成的裝飾板材。是目前越來越多使用的一種新型材料，其使用不僅僅是因為防火的因素。防火板的施工對於貼上膠水的要求比較高，質量較好的防火板價格比裝飾面板也要貴。防火板的厚度一般為0.8mm、1mm和1.2mm。
10、三聚氰胺板
三聚氰胺板，全稱是三聚氰胺浸漬膠膜紙飾面人造板。是將帶有不同顏色或紋理的紙放入三聚氰胺樹脂膠粘劑中浸泡，然後乾燥到一定固化程度，將其鋪裝在刨花板、中密度纖維板或硬質纖維板表面，經熱壓而成的裝飾板。
三聚氰胺板是一種牆面裝飾材料。目前有人用三聚氰胺板假冒複合地板用於地面裝飾，這是不合適的。
木質材料是家裝的主材，主要包括細木工板、飾面板、九厘板、三合板、木線等材料。
識別方法
細木工板，又稱大芯板，選購細木工板時，從外表看，要選擇拼縫少、對接縫嚴密、板面顏色基本一致、無裂縫、無蟲眼、無毛刺的板材。在細木工板板面上隨處敲打，如果聲音清脆，說明板材膠合嚴密；如果聲音沉悶，說明有脫膠的地方。另外，優質細木工板板身有商標、產品標識、產品合格證和出廠日期。
飾面板如今品種很多，如橡木、櫸木、胡桃木等，選購時要選擇那些紋理清晰流暢、表面無疤節、無缺損的板材。
選擇木線時要注意木線顏色、長度是否一致，厚度是否均勻。
木質人造板
木質人造板木質人造板是利用木材及其它植物原料，用機械方法將其分解成不同單元，經乾燥、施膠、鋪裝、預壓、熱壓、鋸邊、砂光等一系列工序加工而成的板材。迄今為止，木質人造板仍然是家具和室內裝修中使用最多的材料之一。
是利用木材，木質纖維、木質碎料或其他植物纖維為原料，加膠粘劑和其他添加劑製成的板材。木質人造板的主要品種有單極、膠合板、細木工板、纖維板和刨花板。
膠合板：膠合板是由三層以上單極膠合而成。共分闊葉樹村膠一合板和針葉樹村膠合板兩種。
纖維板：纖維板是以木材、竹材或其他農作物莖桿等植物纖維加工而成的人造板。纖維板按性能不同分為硬質纖維板、半硬質纖維板和軟質纖維板三種。
刨花板：刨花板又稱碎料板，是用木質碎料為主要原料，施加膠合材料，添加劑經壓制而成的薄型板材的統稱。按壓制方法可將刨花板分為擠壓刨花板、平壓刨花板二類。
細木工板：芯板用木板拼接而成，兩個表面為膠貼本質單板的實心板材，俗稱大芯板。
碎木板：是用木材加工的邊角余料，經切碎，乾燥、拌膠、熱壓而成。
木絲板：又名萬利板，是利用木材的下腳料，用機器刨成木絲，經過化學溶液的浸透，然後拌合水泥，入模成型加壓、熱蒸、凝固、乾燥而成。
常用木質人造板的種類
| 板材名稱 | 表面性能 | 結構對稱與均勻性 | 強度均齊性 | 尺寸穩定性 | 耐潮性 |
| 膠合板 | 木材天然構造 | 對稱、質地均勻 | 縱橫方向性 | 穩定 | 較好 |
| 硬質纖維板 | 表面平整背面網痕 | 不對稱、質地均勻 | 各向同性 | 較差 | 較差 |
| 中密度纖維板 | 光潔平整 | 對稱、質地細膩均勻 | 各向同性 | 較穩定 | 一般 |
| 軟質纖維板 | 粗糙、多孔 | 對稱、質地均勻 | 各向同性 | 穩定 | 很差 |
| 刨花板 | 平整 | 對稱、質地不均勻 | 各向同性 | 較差 | 較差 |
| 細木工板 | 木材天然構造 | 對稱、質地似木材 | 縱橫方向性 | 較穩定 | 較好 |
| 指接集成材 | 木材天然構造 | 對稱、質地似木材 | 縱橫方向性 | 較穩定 | 較好 |
木質人造板特點
1、表面特性
膠合板表層保持了木材弦切面的木材紋理和構造特點，即具有空隙面、導管、節子和表面不平。由於鏇切加工，表面還有裂隙。刨花板根據刨花形態與構成，表面性狀差別很大。由於刨花相互交織，形成很多溝槽，使表面高低不平，尤其是單層結構板材，表層極為粗糙。三層結構的刨花板表面由於採用了較細原料，表面較平整。硬質纖維板表面沒有導管、節子等缺陷，表面平整度較高，但常有石蠟等浮於纖維板表面，使膠合性能下降。濕法纖維板背面還有鐵絲網痕，比較疏鬆，易引起使用中的變形。中密度纖維板的纖維分離度高，單元細小，表面光滑細膩，內部質地均勻，是質量較好的家具和裝飾裝修材料。細木工板和指接集成材，由於結構類似於天然木材，又有較好的尺寸穩定性和耐潮性，在家具和裝飾裝修中得到了廣泛的套用，特別是細木工板，在人造板中已成為產量很高的板種之一。
2、膨脹與收縮
膠合板由於相鄰層單板紋理互相垂直，吸濕或乾燥時，相鄰層單板相互牽制，故尺寸形狀穩定性好。硬質纖維板經高溫處理，纖維尺寸穩定性較一般木纖維有所改善，在相同溫度下其平衡含水率較木材低，但由於其兩表面的不對稱，有網痕的一面表面積較大，膨脹與收縮兩面不一致，容易產生變形。軟質纖維板比重小、空隙多、吸濕快，其平衡含水率較硬質纖維板大，膨脹與收縮時產生的變形雖然較小，但耐水耐潮性較差。刨花板尺寸穩定性與使用膠種、施膠量、防水劑用量、熱壓條件、容重等有關，在相同的工藝條件下，它的尺寸穩定性較膠合板和纖維板差。人造板的尺寸穩定性不僅影響到其直接使用性，也影響到表面裝飾時的工藝與產品質量。在人造板含水率變化時，隨板材的收縮與膨脹，裝飾後的板材反覆受到拉應力或壓應力，在飾面材料和人造板的界面間會產生相應的應力，致使飾面材料產生剝落、皺摺或裂紋。因此，在人造板裝飾中，除了設法提高人造板基材的穩定性外，也要求裝飾材料具有一定的彈性與韌性，以補償人造板基材的濕脹與乾縮。
3、厚度不均
人造板都是在熱壓條件下製成，由於平面層上的基材厚度不均或鋪裝不勻，會產生壓縮的不一致。這樣，即使基材表面經砂光，厚度進行了調整，但是在濕脹或乾縮時，由於各部分的壓縮不均會造成表面凹凸不平。因此，膠合板的單張單板厚度應當儘可能一致，刨花板、纖維板鋪裝應當儘可能均勻，使板坯厚度公差減小到最小程度。
4、基材含水率
含水率不均的人造板易產生變形，故壓制好的板材要放置一段時間，使內部含水率趨於均勻。進行裝飾的人造板，裝飾前要根據裝飾材料及工藝要求，將基材人造板的含水率調整到一定範圍，一般為8％一10%。含水率過低膠粘劑或塗料在基材表面的濕潤性差，得不到應有的膠合強度和附著力。過高的含水率則不但得不到應有的膠合強度，還易造成裝飾表面的缺陷。
人造飾面板
人造飾面板人造飾面板包括裝飾微薄木貼面板和大漆建築裝飾板等。裝飾微薄木貼面板：是一種新型高級裝飾材料，它是利用珍貴樹種，如抽木、水曲柳、柳按本等通過精密刨切成厚度為0·2~0．smm的微薄木片，以膠合板為基材，採用先進的膠粘劑及膠粘工藝製做而成的。
大漆建築裝飾板：是我國特有的裝飾板材之一，它是以我國獨特的大漆技術，將中國大漆漆於各種木材基層上製成。印刷木紋人造板：又名表面裝飾人造板。是一種新型的飾面板。它是在人造板表面用凹板花紋膠輥轉印套色印刷機，印以各種花紋（如木紋）製成的。種類有：印刷木紋膠合板、印刷木紋纖維板、印刷木紋刨花板等。
拼裝本地板
拼裝本地板是用水曲柳、柞木、核桃木、抽木等優良木材，經乾燥處理後，加工出的條狀小木板，它們經拼裝後可組成美觀大方的圖案。

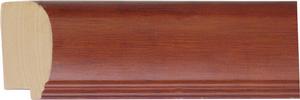

木線條
木線條木線條是選用質硬、木質較細、耐磨、耐腐蝕、不劈裂、切面光滑、加工性質良好、油漆性上色性好、粘結性好、釘著力強的木材，經過乾燥處理後，用機械加工或手工加工而成的。木線條包括。
天花線：天花上不同層次面的交接處的封邊，天花上各不同料面的對接處封口，天花平面上的造型線，天花上設備的封邊。
天花角線：天花與牆面，天花與柱面的交接處封口。
牆面線：牆面上不同層次面的交接處封邊、牆面上各不同材面的對接處封口、牆裙壓邊、踢腳板壓邊、設備的封邊裝飾邊、牆飾面材料壓線、牆面裝飾造型線。造形體、裝飾隔牆、屏風上的收收口線和裝飾線，以及各種家具上的收邊線裝飾線。
刨花板
刨花板分類：
1、根據用途分：分為A類刨花板和B類刨花板；
2、根據刨花板結構分：a.單層結構刨花板；b.三層結構刨花板；c.漸變結構刨花板；d.定向刨花板；e.華夫刨花板；f.模壓刨花板；
3、根據表面狀況分：未飾面刨花板：a.砂光刨花板；b.未砂光刨花板。
飾面刨花板：a.浸漬紙飾面刨花板；b.裝飾層壓板飾面刨花板；c.單板飾面刨花板；d.表面塗飾刨花板；e.PVC飾面刨花板等；
4、按所使用的原料分：a.木材刨花板；b.甘蔗渣刨花板；c.亞麻屑刨花板；d.棉稈刨花板；e.竹材刨花板等；f.水泥刨花板；g.石膏刨花板；
5、根據製造方法分：a.平壓刨花板；b.擠壓刨花板。
甘蔗渣刨花板
甘蔗渣是製糖後的殘渣，經除蔗髓的蔗渣，其化學成分與木材相似，是很好的制板原料，由於蔗渣比重小，纖維質量好，製得的板材強度高，重量輕，吸水膨脹率低。屬中密度碎粒板，其表面平滑，色澤美觀，尺寸穩定性好，有良好機械加工性能和裝飾性能。用途：適用家具、建築、車廂、船舶、包裝箱等製作行業。

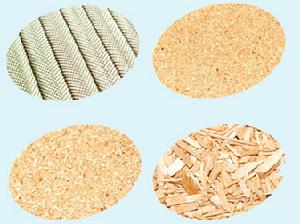

刨花板原料漸變結構的組合漸變結構刨花板
刨花板的表面到中心，刨花逐漸由小變至粗大，表芯層沒有明顯的變化，採用氣流式鋪裝機鋪裝。表面細緻平滑，強度高，尺寸穩定性好，具有良好的機械加工性和表面裝飾性。
三層結構刨花板
表層以較薄、較小的特製微型刨花，芯層用較厚、較大的粗刨花。採用三個鋪裝頭鋪裝。
定向結構刨花板
定向結構刨花板是一種以小徑材、間伐材、木芯、板皮、枝椏材等為原料通過專用設備加工成長40mm，70mm，寬5mm，20mm，厚0.3mm，0.7mm的刨片，經乾燥、施膠和專用的設備將表芯層刨片縱橫交錯定向鋪裝後，經熱壓成型後的一種人造板。由於OSB採用了特殊工藝和許多專用設備，因此它具有抗彎強度高，線膨脹係數小，尺寸穩定性好，握釘力強，易於進行表面裝飾等優點，被廣泛運用於包裝、建築及車輛船舶製造等行業。

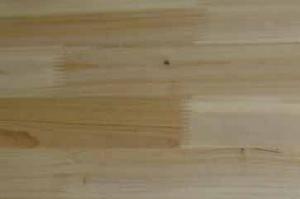

相關書籍
 《木質建材手冊》 | 《木質建材手冊》出版社：化學工業出版社 ·頁碼：543 頁 ·出版日期：2007年 ·ISBN：9787122009197 ·條形碼：9787122009197 ·包裝版本：2007年10月第1版 ·裝幀：平裝 ·開本：16開 本書重點介紹了木質建材的種類、規格、特性與用途，並簡要介紹了木質建材的生產、加工技術及其在建築領域的套用。全書共分為9篇，分別介紹了建築用木材的種類、特性與用途，木質地板和木質門窗的設計、製造和相關質量要求，各種建築、裝飾用木質複合材料的製造方法和最佳用途，如空心板、細木工板、膠合板、刨花板、纖維板、木塑複合材、膠合木與集成材等建築材料的性能、特點、套用領域以及使用中的注意事項等。為方便讀者使用，書中還提供了有關木質建材的大量實用數據。本書內容比較全面、系統，適合從事建築與裝飾設計和施工、木質建築材料生產和開發、利用木質材料進行相關產品設計與製造等領域工作的工程技術人員使用，也可供建築設計、建築材料、木材料學與工程、家具與室內裝飾等專業的師生閱讀參考。 |
