暗場照明

又稱暗場顯微鏡或暗視野顯微鏡。超顯微鏡中對樣品的照明來自側面，而不像普通顯微鏡那樣來自下方。如果沒有粒子存在，視野是暗的。

使用特殊的暗視場聚光鏡使照明光線偏移而不進入物鏡，只有樣品的散射光進入物鏡。因而在暗背景上得到亮的像，與暗視場照明相反，照明的光線直接到達成像平面的，稱明視場照明。

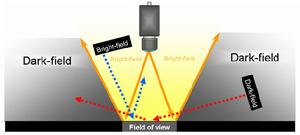

了解 "W":

反射光與光源角度相同。明場：光線反射後進入照相機。暗場：光線反射後未進入照相機。

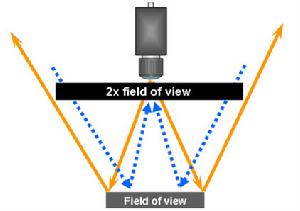

明場照明:

• 對形成高對比度有益，但反光表面會生成鏡面反射


• 光源範圍應在照相機透鏡視野的兩倍處


• 避免 “熱點”: 漫射光源在明場提供均勻照明。

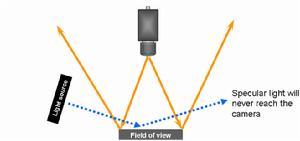

暗場照明:

• 漫射光被反射進入照相機但鏡面反射光線被反射離開


• 光源在“W”之外


• 除有紋理的表面和凸高變化的表面之外，光線被反射而不進入照相機

【資料來源】：MicroscanSystems,Inc.資料
