智慧型路燈節電系統是引用了世界最先進的微電子控制技術，結合國內實際使用情況，進行了軟硬體二次開發後推出的新一代高科技產品。該產品集電磁技術、智慧型化控制技術、數據控制技術於一體，在可控和平緩的方式下智慧型調節，使輸出電壓穩定在設定的額定值範圍之間，實現公共照明系統的工作電流與亮度需求的理想結合，達到節電和最佳化供電目的，節電率可高達20%-40%，對用電系統的保護作用可使其壽命延長3-4倍。
一、背景
根據我國變配電線路長，距離遠的現狀，避免供電線路在輸電過程中損耗，供電部門都會高於額定電壓10%左右的電壓輸送給用戶，以保證線路末端能達到額定電壓，但較高的電壓不僅不能讓負載設備更有效的工作，反而是導致設備發熱及過早損壞的主要原因，較高的電壓，還產生不必要的電費開支及縮短燈具及設備的使用壽命。智慧型路燈節電器是在不影響燈具正常照度的前提下，最大限度的降低燈光照明系統的電耗，從而克服了傳統電感型模擬技術在成本、規格和使用上的缺陷，適用於對各類氣體放電燈具的節電控制，節電效果立即、直觀，節電率可高達15%-40%。安裝使用簡便、性能可靠，為燈光節電器新型替代產品。二、產品簡介
智慧型路燈節電系統主要採用進口元器件，且極少運用活動的元器件，通過生產流程中完善的品質控制，保證了極高的產品工作安全性，因而確保為用戶單位提供更安全可靠和更優性能的產品服務。智慧型路燈節電系統是以微電腦為控制核心的智慧型化產品，它通過其內置的節電最佳化軟體對燈光的供電率進行實時監控與相位跟蹤，自動平滑的調節燈光電路的電壓和電流幅度，提高燈光電路系統的功率因素，降低燈具和線路的工作溫度，在確保燈光能夠正常工作的條件下，給燈光輸出一個最佳的照明功率，既可減少由於過壓所造成的照明眩光，使燈光所發出的光線更加柔和，照明分布更加均勻，又可大幅度節省與功率成正比的電能。
基本原理
照明節電系統由補償變壓器、調壓變壓器、無觸點控制專利技術(或無極調壓技術)、採樣電路、主控制電路、調壓控制電路、時控電路、保護電路等組成。根據照明負載特點和電網電壓的實際情況，實行分相採樣，分相穩壓調壓。 其工作過程為：照明負載(照明)開始工作時，採樣電路獲取當時輸出電壓，經檢測控制電路與基準電壓進行比較判斷，然後輸出控制信號，控制調壓電路進行(無觸點)調壓，使補償電路產生大小不同的補償電壓，達到降低和穩定輸出電壓的目的。
照明節電系統先用低壓(195V)軟啟動，然後以慢斜坡方式無級升壓至225V，等燈具充分預熱後，再自動轉為用戶設定的輸出電壓。輸出電壓在190V～230V之間可任意調節。輸出電壓的轉變過程是緩慢的斜坡方式，不會產生任何衝擊電流。用戶根據當地道路照明需要，通過時控電路對照明負載的運行時間和供電電壓進行編程，以最大限度地降低燈具的電耗和溫度。
同時，檢測控制電路還對保護電路進行控制，萬一節電櫃輸出電壓過、欠壓或補償調壓系統工作不正常時，節電櫃還能自動切換到“旁路”狀態，轉到市電供電，不會造成照明負載的供電中斷。
照明節電系統還可多增加一路可控制的輸出，以滿足道路照明半夜燈迴路的需要。

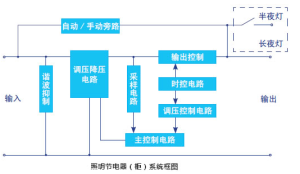

智慧型路燈節電系統框架圖 照明節電系統還可附加無線遠程監測功能(可選)，可將節電系統的實時電壓電流參數及工作狀態，通過GPRS無線通信方式傳到遠端集中監控室。

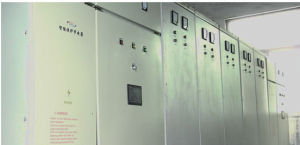

戶外型照明節電器(櫃)的外殼防護等級為IP54,防塵、防水級別較高。戶外型還具有防盜功能，當櫃門被非正常打開時，櫃內會發出聲光報警，並可將被盜事件通過無線遠程監測功能傳到遠端監控室。
主要功能
| 軟啟動預熱 | 燈具剛點亮時，節電櫃輸出195V～225V軟啟動預熱電壓，約五分鐘（可調）後，自動轉入穩壓節電狀態。 |
| 無觸點（或無級）調壓 | 可在190V～230V之間任意選擇輸出電壓值，以及電壓變化的時間段。節電櫃會根據時間將輸出電壓自動緩慢地轉變到設定值。 |
| 時控功能 | 每天可設定8個時段，每個時段可輸出不同的節電電壓（任意確定）。 |
| 最佳化功能 | 補償變壓器的繞組能抑制負載電流的瞬變，最佳化輸出電壓質量。 |
| 過、欠壓保護 | 當輸出電壓超出設定值±10%時，節電櫃將自動切換到“旁路”狀態，轉到市電供電。 |
| 機保功能 | 當節電系統工作不正常時，節電櫃自動切換到“旁路”狀態，轉到市電供電。 |
| 短路保護 | 當輸出端出現短路時，空氣開關自動切斷輸入電源 |
| 半夜燈負載輸出（可選） | 可為道路照明半夜燈迴路增加一路可控制的輸出。 |
| 無線遠程監測（可選） | 可加裝無線遠程監測功能，對節電櫃的實時電壓電流參數及工作狀態進行遠程監測。 |
| 無功功率補償（可選） | 可加裝無功功率補償功能，補償值根據現場負載情況，由用戶自定。 |
技術參數
| 輸入電壓範圍 | 190V-270V | 機櫃防護等級 | IP54 |
| 輸出電壓範圍 | 190V-230V | 絕緣電阻 | >5MΩ |
| 頻率 | 50HZ | 耐電壓強度 | 能承受2000V1min |
| 電壓調整速率 | 30V/分鐘 | 連續過載能力 | 1.2倍 |
| 穩壓精度 | ±1～2% | 短時間過載能力 | 1.5倍 |
| 輸出電壓波形 | 正弦波 | 標稱節電率（輸入230V輸出200V） | 25％以上 |
| 使用環境溫度 | -40℃～45℃ | 連線方式 | 串聯在電路中 |
| 最大允許溫升 | 70℃ | 設計使用年限 | 15 |
適用範圍
本節電器對於普通日光燈、節能型日光燈、高壓鈉燈、金屬鹵化物燈等燈具有顯著節電效果，特別適用於超市、餐廳、飯店、醫院、學校、銀行、展覽館、停車場、遊樂場、便利商店、百貨商場、辦公大樓、營業商店、各型工廠、廣告燈箱、路燈、公路隧道等照明燈光系統節能改造。產品選型
智慧型路燈節電系統產品選型產品優勢：
1、軟啟動/全壓啟動：用戶可根據燈具種類的不同選用軟啟動或全壓啟動，以保證燈具能正常啟動，並延長其壽命，其啟動時間可調。2、高智慧型化節電：根據不同的照明燈具及其工況，節電率可達20%-40%。
3、穩壓、恆壓：節電控制櫃動態跟蹤輸入電壓，自動調節節電檔位，使燈具工作在恆壓狀態，以保證燈具正常運行，達到最大節能效果。
4、多層保護功能：具備低電流旁通、低電壓旁通、過載(過流)旁通、故障自動旁通並報警功能，且這些功能可以由用戶通過撥碼開關自己進行“開啟/關閉”選擇。
5、旁路系統：節電與旁路雙迴路。
6、手動/自動調節：旁路與節電水平均可實現手動與自動調節，即使節電控制櫃故障也能保障照明供電系統的正常運行。
7、斷電自動記憶恢復功能：自動恢復斷電之前的所有設定。
8、遠程控制接口：具有電腦及遠程自動化控制RS-485或RS-232接口;可用於遠程控制升級，及現場電腦修改程式。
9、可選型功能：多時段調壓功能、天體鍾自動跟蹤控制開關時間功能、防盜報警功能等。
