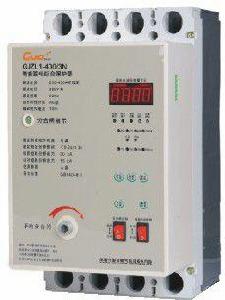

智慧型綜合漏電保護器

智慧型綜合漏電保護器

GJZL1系列智慧型漏電斷路器(綜合保護器)、是在GJZ1斷路器基礎上開發的新型漏電斷路器。它是集漏電繼電器、漏電斷路器、交流接觸器、欠壓、過壓保護器、延時繼電器、低壓防雷擊感應器、計數器和缺相保護器功能為一體的多功能漏電斷路器。主功能漏電保護選擇自動模式可達到智慧型化操作之目的。

百科名片

其額定絕緣電壓800V,適用於交流50Hz,額定工作電壓400v,額定電流至630A的三相四線中性點直接接地的低壓電網、用來對人身觸電危險提供間接接觸保護,也可對線路或用電設備的接地故障、過電流、短路、缺相、延時、電壓異常和低壓防雷擊感應超壓等進行保護 。

產品特點

1.能自動區分緩變漏電和突變漏電(觸電)進行保護。保留鑒相鑒幅技術中的優點,使三相漏電不平衡的情況下,各相對地突變漏電動作值具有一致性。消除了突變漏電動作過靈敏和不靈敏相。

2.能線上路絕緣水平低,漏電電流較大且穩定性差的條件下運行。

3.採用了數字濾波技術,增強了抗干擾能力,線上投運更加可靠。

智慧型綜合漏電保護器 智慧型綜合漏電保護器

4.數字顯示漏電電流、故障指示,便於故障分析及查找故障。5.數字顯示自動分、合閘次數及手動分、合閘次數。給電力系統管理部門,提供了現場操作人員的考核依據。

6.智慧型識別短時漏電和永久性故障,漏電故障短時間內消失時自動重合閘投運,遇永久性故障時自動閉鎖。

7.能防止雷擊感應高電壓竄入低壓線路,避免弱電設備損壞。

8.可自動智慧型跟蹤設定線路緩變漏電流上限安全值,也可人工設定緩變、突變漏電限定動作值。

9.電壓異常保護,如缺相、過壓、欠壓。

10.節能效果顯著:有效堵絕漏電流,降低線損。

11.分斷能力高。採用國外先進技術,率先解決了同類產品存在的分斷能力太低的缺陷,分斷電流可達65KA(則一般同類型保護器的分斷電流最高值為10KA),確保斷路器(保護器)運行在重負載時分斷的可靠性。

12.使用壽命長。採用國外先進技術,率先解決了同類產品存在的使用壽命短的缺陷(則一般同類型保護器的電器壽命最高值100A為3000次,200A以上為1000次)。大大地減輕運行成本。 1 3.體積小外形美觀。集漏電繼電器,交流接觸器、漏電斷路器為一體。縮小了安裝位置,簡化了接線。

正常工作條件

1.環境溫度:_40℃~+40℃。

2.相對空氣濕度。

最濕月的平均最低溫度不超過25℃時,該月的月平均最大相對濕度不超過90%,並考慮到因溫度變化發生在產品表面的凝露。

3.海拔高度不超過2000米

4.污染等級:3級。

5.安裝類別:III 設計序號

6.安裝場所的外磁場在任何方向不超過地磁的5倍。

產品型號及含義

技術參數:

1.額定電壓:380V/220V三相四線

2.額定頻率:50Hz

3.額定電流:100A、225A、400、630

4.額定輔助電源電壓:220V(進線端右面l接N,進線端左面l接A相)

5.額定漏電動作電流:300mA、500mA、1000mA

6.額定漏電不動作電流:1 50mA、250mA、500mA

7.額定突變動作電流(GJZL1一100):75mA、100mA、150mA或不動作

8.額定突變動作電流(GJZL1一225):、75mA、100mA、200mA或不動作

9.額定突變動作電流(GJZL1一400):、75mA、100mA、200mA或不動作

10.額定突變動作電流(GJZL1一630):、75mA、100mA、200mA或不動作

11.額定突變不動作電流(GJZL1一100):37mA、50mA、75mA或不動作

12.額定突變不動作電流(GJZL1一225):37mA、50mA、100mA或不動作

13.額定突變不動作電流(GJZL1一400):37mA、50mA、100mA或不動作

14.額定突變不動作電流(GJZL1一630):37mA、50mA、100mA或不動作

15.最大分斷時間:O.2s

16.延時重合閘:20~60s

17.欠壓動作值:單相145V±3%;過壓動作值:280V±3%

18.漏電動作特性分類:AC型額定短路分斷能力見(表2) 殼架等級額定電流 短路通斷能力飛弧距離電概述,GJZL1系列智慧型漏電斷路器(綜合保護器)、是在GJZl斷路器基礎上開發的新型漏電斷路器。它是集漏電繼電器、漏電斷路器、交流接觸器、欠壓、過壓保護器、延時繼電器、低壓防雷擊感應器、計數器和缺相保護器功能為一體的多功能漏電斷路器。主功能漏電保護選擇自動模式可達到智慧型化操作之目的。其額定絕緣電壓800V,適用於交流50Hz,額定工作電壓400v,額定電流至630A的三相四線中性點直接接地的低壓電網、用來對人身觸電危險提供間接接觸保護,也可對線路或用電設備的接地故障、過電流、短路、缺相、延時、電壓異常和低壓防雷擊感應超壓等進行保護。

GJZL1漏電斷路器是本公司近年為適應我國城鄉安全用電實際環境而研製開發的專利產品,使用簡便、經濟實用、為國內首創。本產品符合GBl4048.2《低壓斷路器》標準,GB6829標準以及IEC6094-7.2附錄B《帶剩餘電流保護的斷路器》、IEC61000-4-2罕6標準的電磁兼容要求。

安裝試驗與使用

1.安裝前,必須檢查漏電斷路器是否處於斷開位置(紅色指示鈕凸出時處於分閘位置),在合閘位置時應手動脫扣。

2.漏電斷路器應垂直安裝(傾斜度≤5),用螺釘通過安裝孔固定。

3.用戶根據負荷選擇合適的導線。把導線接入漏電斷路器(銅芯軟導線須配接銅接頭)。漏電斷路器的上接線端為主電路的電源端,下接線端為出線端。電源中性線(零線)必須接在“N”端子,不接零線或輔助電源相(A相)線斷相時,漏電斷路器將不能工作。

4.安裝、接線完畢,向漏電斷路器的電源端送電,此時綠色“電源”指示燈亮,紅色“分閘”指示燈亮,漏電斷路器處於斷開狀態。按“合閘”按鈕,漏電斷路器合閘,當漏電斷路器處於閉合狀態時只有綠色“電源”指示燈亮。

5.電壓異常(欠電壓,過電壓和雷擊感應)跳閘,此時綠色“電源”指示燈亮,紅色“分閘”指示燈亮,同時黃色“電壓異常”指示燈亮,表示工作電壓不正常、雷擊感應或缺相等故障。恢復正常後,黃色“電壓異常”指示燈熄滅。電壓異常跳閘後,漏電斷路器在故障消失、恢復正常後才能自動重合閘。

6.漏電斷路器在使用中分別按“A、B、C”超限按鈕,可以檢查漏電斷路器漏電保護功能是否正常。合閘2秒鐘後按面板.上的操作按鈕,漏電斷路器才能動作,且按“A”顯示“a”,按“B”顯示“b”,按“C”顯示“c”,按“超限”按鈕顯示“E”或顯示漏電電流值(數字)。

7.緩變漏電電流“矢量和”超過緩變設定動作值,或突變漏電電流(相位A、B、c)超過突變設定動作值時,漏電斷路器立即動作,這時綠色“電源”指示燈亮,紅色“分閘”指示燈亮。動作後若無其他故障,在60秒鐘內完成重合閘。重合閘後1 0秒鐘內,漏電電流仍在繼續緩變,超過緩變設定動作值或突變漏電電流值(相位A、B、C)超過限定值時,漏電斷路器智慧型識別為永久性故障,瞬間(一次)跳閘,這時綠色“電源”指示燈亮,紅色“分閘”指示燈亮,紅色“漏電”指示燈閃亮,漏電斷路器自鎖,拒絕自動重合閘。

8.過電流、短路故障跳閘:綠色“電源”指示燈亮,紅色“分閘”指示燈亮,漏電斷路器拒絕自動重合閘。

9.按“分閘”按鈕,可人為分斷主電路。漏電斷路器被人為分斷或手動操作分閘後,拒絕自動重合閘。

1 0.漏電斷路器安裝、接線、試驗正常後,再投入運行。

11.漏電斷路器有漏電電流數字顯示,用戶應注意漏電電流變化,如果電流較大或變化異常時,用戶可以採取預防措施。如果需要檢查A、B、C三相中每一相的漏電電流,可以把DIPS]:關的“1”~“4”鈕子全部設定在1的位置(全部撥向上方)。此時,“漏電”指示燈閃亮,沒有保護功能,檢查完後,應立即將DIP開關設定到正常工作位置。
