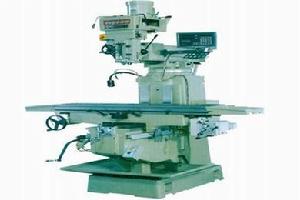

旭正6K銑床

5、NT40銑夾頭組機型 2200㎏1：旭正銑床X軸校正 2：旭正銑床Y軸校正

簡介

工具機特性:(台灣旭正) ● 米漢納（Meehannite）高級鑄件。 ● 標準配置工作檯自動升降馬達及安全開關。 ● 重型機種，高床身‘5HP主軸馬達。 ● 前後滑道及高周波硬化處理，精密研磨。 ● 主軸管表面高周波處理鍍硬鉻，精密研磨

旭正6K銑床

。 ● 高精密級7010 CP4主軸軸承。 ● 前後及左右（X.Y軸）滑道貼附耐磨片Turcite-B。 ● 升降座滑道硬化處理，精密研磨。標準附屬檔案： 1、手動注油器 2、拉桿 3、工具箱及工具 4、操作手冊 5、前後滑道覆蓋 6、工作燈 7、水平調整墊塊 8、萬能夾具組 9、冷卻水泵積水盤 特殊配件： 1、油壓虎鉗 2、虎鉗平行塊 3、電子光學尺 4、齒輪式自動走刀器 5、NT40銑夾頭組

性能

機型 6K（重切削機型） 工作檯尺寸 1370×330㎜ 行 程 左右X ▲850㎜ 前後Y ■390㎜ 上下Z ■450㎜ 主軸馬力 5HP 主軸錐度 NT40 主軸管行程 150mm 主軸轉速 70-3900Rpm/10速 伸出臂行程 610mm 立銑頭傾斜角度 左右各90° 工具機重量 2200㎏

旭正銑床精度校正

1：旭正銑床X軸校正
稍微放鬆4根螺栓，但需確定4根螺栓仍存有部分的磨擦阻力，此時利用頭部旋轉螺栓調整左右角度。過程中須置百分表於主軸端面以測量工作檯之正確位置。
2：旭正銑床Y軸校正
稍微放鬆3根螺栓，但須確定3根螺栓不能太松，以利做微調的工作，此時利用臂旋轉螺栓置一百分表於主軸端面以測量工作檯之正確位置。
3：旭正銑床水平校正
放置水平儀在工作檯面上。
檢察水平儀A點和B點，容許值在0.06mm/m。
如果需要可安置墊片在工具機下。
