一、工作原理
旋轉熔接機（英文注釋：Rotary welding machines）是通過一個電晶體功能設備將當前50/60Hz的電頻轉變成20KHz或40KHz的電能高頻電能，供應給超音波焊接機轉換器。轉換器將電能轉換成用於超音波的機械振動能，調壓裝置負責傳輸轉變後的機械能至超音波焊接機的焊頭。
二、相關參數
旋轉熔接機的振幅參數 振幅對於需要焊接的材料來說是一個關鍵參數，相當於鉻鐵的溫度，溫度達不到就會熔接不上，溫度過高就會使原材料燒焦或導致結構破壞而強度變差。因為每一間公司選擇的換能器不同，換能器輸出的振幅都有所不同，經過適配不同變比的變幅桿及焊頭，能夠校正焊頭的工作振幅以符合要求，通常換能器的輸出振幅為10—20μm，而工作振幅一般為30μm左右，變幅桿及焊頭的變比同變幅桿及焊頭的形狀，前後面積比等因素有關，形狀來說如指數型變幅、函式型變幅、階梯型變幅等，對變比影響很大，前後面積比與總變比成正比。貴公司選用的是不同公司品牌的焊接機，最簡單的方法是按已工作的焊頭的比例尺寸製作，能保證振幅參數的穩定。 頻率參數任何公司的超音波焊接機都有一個中心頻率，例如20KHz、40 KHz等，焊接機的工作頻率主要由換能器（transducer）、變幅桿（Booster）、和焊頭（Horn）的機械共振頻率所決定，發生器的頻率根據機械共振頻率調整，以達到一致，使焊頭工作在諧振狀態，每一個部份都設計成一個半波長的諧振體。發生器及機械共振頻率都有一個諧振工作範圍，如一般設定為±0.5 KHz，在此範圍內焊接機基本都能正常工作.我們製作每一個焊頭時，都會對諧振頻率作調整，要求做到諧振頻率與設計頻率誤差小於0.1 KHZ，如 20KHz 焊頭，我們焊頭的頻率會控制在19.90—20.10 KHz，誤差為5‰。1345,1705,395
三、適用範圍
旋轉熔接機對於超音波範圍以外圓形塑膠，適用於不易熔接塑膠，且韌性較高之圓形產品，如：脫水容器，汽機車濾油杯，噴水接頭，熱水瓶氣膽，保溫杯，球狀玩具，油漆筒，保溫鍋，過濾心，浮標等。藉高速振動旋轉磨擦生熱原理，使塑膠加工物熔接表面熔解而達到熔接的效果。精心為生產廠商推出的機型，採用優良的控制系統，與世界知名品牌變頻器馬達製造商配合，設計出此款機型。優點：高扭力，高效力，耐操，實用性高，可任意調整變速時間 ，壓力， 也可調整半自動式或全自動生產適用範圍：汽機車濾油杯、噴水接頭、浮標、油漆桶、熱水瓶氣膽保溫杯、球狀玩具等定位旋轉式塑膠熔接機本機是利用高速電機帶動部分待熔膠件高速旋轉，使待熔面相互磨擦生熱，繼而加壓熔接。 整機特點： 採用進口侍服電機驅動，運作平穩準確採用進口人機界面作為操作平台，使用簡單、方便； 採用控制，工作安全可靠； 可根據需要任意設定停止位置，使產品達到定位熔接；適用範圍 帶圓形熔接位的圓形和非圓形產品，如保溫杯、濾油杯、化油器、熱水瓶氣膽、噴水接頭等須水密、氣密的產品]針對不易以熱熔、超音波熔接之尼龍、[等圓形或管狀工件，如濾芯、塑膠圓管，塑膠杯、雙層杯等產品，做高速旋轉與加壓運動，使上下工件於極短時間內達到熔解結合之設計，此原理使得加工後之結合力有水密、氣密之極高效果。機構穩固，以防啟動瞬停時之反作用力。可設計旋熔後，一併修邊的裝置。
四、機器分類
根據工作方式的差別，力勁超音波旋轉式熔接機可以分為定位旋轉式熔接機和非定位旋轉式熔接機。 定位旋熔機適用於上下塑膠件有嚴格定位，必須按照定位點嚴格粘合的產品焊接，精度要求很高；而非定位旋熔機則無此要求，只需將上下兩個塑膠件熔接到一起即可。
A. 定位旋轉式熔接機

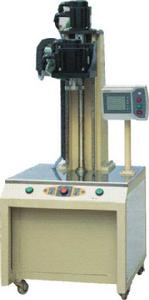

定位旋熔機圖片機器名稱：
中文：定位旋轉式熔接機
拼音：Ding Wei Xuan zhuan Shi Rong Jie Ji
英文：Fixed Ultrasonic Rotary Welding Machine
機器型號：3002
起動扭力: 20NM200kg/cm
焊接時間: 0.01-9.99s可調
常能扭力: 5NM50kg/cm
外形尺寸: L1000*W750*H1850mm
重 量: 360kg
氣 壓： 0.5-0.8Mpa
電 源： 220V/380V
馬達轉數： 0-3000rpm(可調整）
機器特點：
1. 主要對圓形需定位方向的工件,材料為PC、PE、PP、PET、PA混合物的焊接。
2. 以伺服馬達和驅動器為主要動力源,焊接塑膠件,控制焊接尺寸精度≤0.05MM.
3. PLC可程式微電腦控制系統，通過人機界 面視窗對焊接參數調整設定。
4. 適用汽車管道\油壺\醫療胃鏡槍等產品 的焊接,外觀漂亮無溢膠.
5. 也可根據產品的大小選用四立柱結構。 B. 非定位旋熔機
機器名稱：
中文：非定位旋轉式熔接機

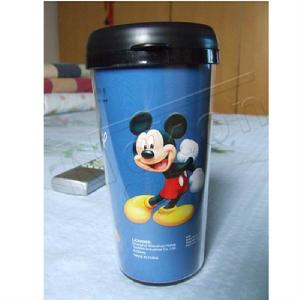

非定位旋熔機樣板英文： Ultrasonic Rotary Welding Machine
機器特點：
1. 採用氣動伺服馬達高速旋轉進行熔接，轉速可達5000r/min；
2. 採用旋轉編碼跟蹤動態,檢測加工深度和精度,確保產品質量；
3. 採用光眼跟蹤檢測工件，避免人為損失；
4. 此款力勁非定位旋熔機由PLC控制，利用人機接口上進行控制,易於使用者操作；
5. 專用於迴轉直徑為中30cm以下的塑膠件接口的熔接(非標可訂做)；
6. 具有轉速快，熔接效果好，造型美觀等特點；
7. 備有人機接口、光眼警報器等，使機器更易於操作，更突出人性化的優點。
