數據中心電源能耗多路監控儀表

社會背景

隨著計算機、軟體、伺服器、網路等領域技術的飛速發展和企業信息化需求的快速增長． 出現了集大數據量運算、存儲為一體的高性能計算機數據中心，目的是通過對數據的集中存儲與管理．大大提高數據的安全水平。但是目前龐大的數據中心所帶來的管理維護費用和不斷攀升的電費已成為企業主管的一大難題，綠色數據中心成為數據中心發展的必然，具體體現在整體的設計規劃以及相關的設備、管理軟體套用上，要具備節能環保、高可靠可用性和合理性。

產品技術背景

綠色數據中心在此基礎上，需確保對線路布置進行合理管理以實現有效空氣活動最大化，幫助實現更高的冷卻與供電效率。 那么，一種設計先進、可靠性高、測量精度高的數據中心電源能耗多路監控儀表的出現，能夠在保證實現用戶測量要求的同時，大大降低用戶的硬體投資成本和使用成本，同時也能滿足綠色數據中心要求。
在傳統的智慧型配電出線迴路中，要實現對迴路中每個負載的各種電參量的全面監測，一般有以下2種組網方式（以三相為例）：
方案1：（右圖1）
該方案在三相智能配電出線迴路中是比較常見的一種方案。在對配電出線迴路負載的監控中，用戶一般需要

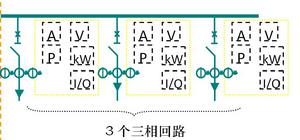

圖1

監控各路負載的各種電參量，包括每路負載的電流、電壓、功率、電能、開關狀態等。因此在設計方案 時，針對每種電參量，用戶需要單獨配置可以測量各種電參量的儀表，由圖1可以看到，為了監控每路負載，用戶必須為每路負載配置1個電流表、1個電壓表、1個功率表、1個電能表、1個I/O模組。而且為了實現網路化管理，每個儀表還必須是能夠進行通訊的。由圖1 可以看出，用於監測每路三相負載的電測儀表達到5個。採用該方案的缺點是需要多個儀表才能監控每路負載的各種電參量，監控路數越多，使用儀表越多，用戶安裝、維修、管理很不方便。且投資較大。優點是單個儀表出故障不影響對配電迴路的其他電參量的監控，測量的精度較高，實時性較強。
方案2：（右圖2）
該方案在三相智慧型配電出線迴路中也是比較常見的一個方案。該方案較上面方案的先進之處在於，用於 監控

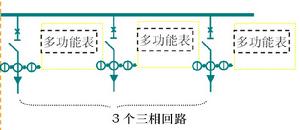

圖2

每個迴路電參量的儀表由1個多功能的智慧型儀表代替了多個儀表，1個多功能儀表集測量電流、電壓、功率、電能和開關量輸入輸出於一體，並可進行組網通訊。該方案的優點是每路負載只需配置1個儀表即可實現對該路負載的所有電參量的測量和控制，組網方便，用戶投資較方案1少，安裝、維護、管理較為方便，測量的精度較高，實時性較強。缺點是一旦儀表出線故障則無法對該負載繼續監控。
而數據中心電源能耗多路監控儀表恰恰解決了以上兩種方案的缺點，囊括了它們的優點。

產品功能描述

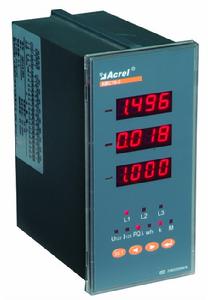

該系列監控儀表主要套用於多個配電出線迴路的電參量的監測，它將迴路中的母線電壓、多個配出迴路的電流、功率、電能和各個迴路的開關狀態集中測量、顯示、並通訊輸出，實現了對監控要求較簡單的配電出線迴路的集中測量和監視。

產品定位

產品定位於對普通單、三相儀表的補充，在安裝允許的情況下，當用戶需要功能和測量路數的最大化集成，且對價格較敏感時可選用此型號。該產品較多套用於老項目改造工程，大樓的照明箱等場合。

產品優點

一個多迴路監控儀表就能實現多個迴路的監測功能，大大方便了系統的接線、安裝、調試；節約了用戶的投資，降低了系統成本等優點，必將引領國內外智慧型配電領域的發展方向，成為智慧型配電中出線迴路監控系統的發展主流。

產品技術參數

◆測量參數
電壓、電流、功率、電能、開關量
◆顯示
LED數碼顯示，各參數輪流巡檢（默認），用戶也可根據需求自行設定顯示參數。
◆通訊模組
RS485通訊接口 Modbus-RTU協定
◆測量精度
電流 0.5級 電壓 0.5級
功率 0.5級
有功電能 1級
◆母線電壓
輸入額定 220V AC 測量範圍 40-400V AC 過載 瞬時電壓2倍/30秒

◆電流迴路
CT 一次側5A-1000A 二次側額定值5A、1A 輸入 0-5A
測量 0-10A
過載 持續1.2倍，瞬時電流10倍/5秒
◆輸入頻率
45Hz-60Hz
◆開關量指示
輸入 18路開關量遙信輸入
輸出 1路繼電器遙控輸出（越限報警） 5A 250VAC/5A 30VDC
◆工作電源
輔助電源 AC85V-265V DC100V-350V
功耗 <3VA
◆安全
絕緣電阻 ≥100MΩ
工頻耐壓 電源/輸入/輸出 連線埠之間AC2kV/1min 50Hz
◆適用環境
工作溫度 -15℃~+55℃
貯存溫度 -25℃~+70℃
相對濕度 ≤93%（無凝露）
海拔 ≤2500m
◆ 電磁兼容
靜電抗干擾實驗 Ⅲ級(IEC61000-4-2) 輻射抗干擾試驗 Ⅲ級(IEC61000-4-3)
電快速瞬變脈衝群干擾試驗 Ⅳ級(IEC61000-4-4)
浪涌抗干擾試驗 Ⅳ級(IEC61000-4-5)
射頻傳導干擾試驗 Ⅲ級(IEC61000-4-6)
電磁場抗干擾試驗 Ⅲ級(IEC61000-4-8)
◆安裝方式
嵌入式安裝

產品選型

單相多迴路監控儀表
◆ 6路單相I、ULN、RS485/Modbus 協定，選配12路DI、1路DO
◆ 6路單相I、ULN、kw、kwh、RS485/Modbus 協定，選配12路DI、1路DO
◆ 9路單相I、ULN、RS485/Modbus 協定，選配18路DI、1路DO
◆ 9路單相I、ULN、kw、kwh、RS485/Modbus 協定，選配18路DI、1路DO
三相多迴路監控儀表
◆ 3路三相I、U、RS485/Modbus 協定，選配18路DI、1路DO
◆ 3路三相I、U、kw、kwh、RS485/Modbus 協定，選配18路DI、1路DO

典型套用

1、產品可與ARTU-J16遙控單元配套使用，可以組成低成本的智慧型化低壓配電多迴路監控系統，是低壓智慧型配電系統的又一種高效且低成本的解決方案，有利於低壓智慧型配電進一步推廣和套用。
2、例：三相多迴路智慧型監控儀表的典型套用圖
在套用中，出線迴路中的3個三相負載的所有電參量測量都由1個三相多迴路監控儀表來實現。並帶有Modbus通訊輸出，供用戶遠程監測和控制。

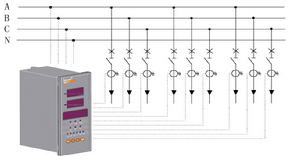

儀表接線

電信/移動基站

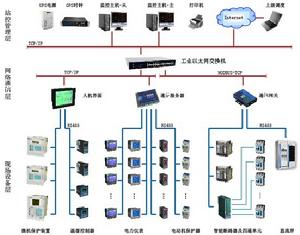

通訊組網
