簡介
數控工具機操作面板是數控工具機的重要組成部件，是操作人員與數控工具機（系統）進行互動的工具，操作人員可以通過它對數控工具機（系統）進行操作、編程、調試、對工具機參數進行設定和修改，還可以通過它了解、查詢數控工具機（系統）的運行狀態，是數控工具機特有的一個輸入、輸出部件。主要有顯示裝置、NC鍵盤（功能類似於計算機鍵盤的按鍵陣列）、工具機控制臺（MachineControlPanel，簡稱MCP）、狀態燈、手持單元等部分組成。

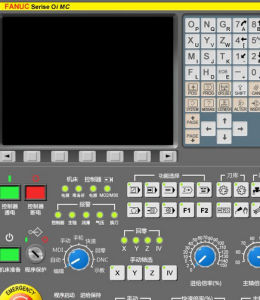

數控車床操作面板組成部分
顯示裝置
數控系統通過顯示裝置為操作人員提供必要的信息。根據系統所處的狀態和操作命令的不同，顯示的信息可以是正在編輯的程式、正在運行的程式、工具機的加工狀態、工具機坐標軸的指令/實際坐標值、加工軌跡的圖形仿真、故障報警信號等。
較簡單的顯示裝備只有若干個數碼管，只能顯示字元，顯示信息也有限；較高級的系統一般配有CRT顯示器或點陣式液晶顯示器，一般能顯示圖形，顯示的信息較為豐富。NC鍵盤NC鍵盤包括MDI鍵盤及軟鍵功能鍵等。
MDI鍵盤
一般具有標準化的字母、數字和符號（有的通告上檔鍵實現），主要用於零件程式的編輯，參數輸入，MDI操作及管理等。
功能鍵一般用於系統的選單的操作。
工具機操作面板（MCP）
工具機控制臺集中了系統的所有按鈕（故可稱為按鈕站），這些按鈕用於直接控制工具機的動作或加工過程，如啟動、暫停零件程式的運行，手動進給坐標軸，調整進給速度等。
手持單元
手持單元不是操作面板的必需件，有些數控系統為方便操作人員使用配有手持單元，用於手搖方式增量進給坐標軸。手持單元
手持單元一般由手搖脈衝發生器MPG、坐標軸選擇開關等組成。
操作鍵字譯
1、以“A”字母開頭
ABS 絕對坐標 （在CRT上顯示工具機現在的「絕對坐標」X、Z軸的位置）
ALL 綜合坐標 （在CRT上顯示工具機現在的「絕對坐標」X、Z軸和「相對坐標」U、W軸的位置）
ALTER 替換/修改 （修改存儲器中程式的字元或符號）
AUTO 自動操作方式 （工具機在此方式，工具機可自動加工作業）
AUX GRAPH 圖形顯示 （圖形顯示功能）
2、以“C”字母開頭
CAN 取消鍵 （取消已鍵入緩衝器的字元或符號）

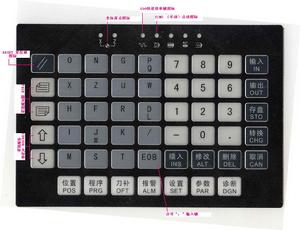

廣州系統操作面板CHECK 檢視（軟鍵） CURRNT 單節
CURSOR 游標移動鍵 （移動CRT里的游標，可至編輯處）
3、以“D”字母開頭
DELETE刪除鍵（刪除存儲器中程式的字元或符號）DGNOS PARAM 參數鍵 （參數設定和顯示，診斷數據顯示）
4、以“E”字母開頭
EDIT 編輯方式 （程式編制、修改數據輸入）
EOB 分號鍵 （分號“；”輸入鍵）
5、以“F”字母開頭
FWD 主軸正轉
6、以“H”字母開頭
HELP 幫助鍵 （幫助、助理）
HEDSS 手輪
7、以“I”字母開頭
INPUT 輸入鍵 （用於參數或偏置值的輸入；啟動I/O設備的輸入；MDI方式下的指令數據的輸入）
INSERT 插入鍵 （在游標後插入字元或符號）
8、以“J”字母開頭
JOG 手動操作方式 （工具機在此方式，可手動操作、加工；類似於普通車床加工方式）
9、以“L”字母開頭
LIB 顯示記憶體 （在CRT上顯示工具機記憶體內容）
LOCK 鎖 （相當於控制某種操作開關）
10、以“M”字母開頭
MAC-LOCK 媒體存取控制鎖 （控制媒體存取）
MDI 手動數據輸入方式 （輸入編制臨用程式）
MEM 記憶體變數檔案鍵
MENU OFSET 補正鍵 （偏置值設定和顯示；同下“OFS/SET”功能一樣，此鍵英文字母根據工具機生產地、系統、型號不同而不同）
MESSAGE 通訊聯繫鍵
11、以“O”字母開頭
OFS/SET 補正鍵 （偏置值設定和顯示；同上“MENU OFSET”功能一樣，此鍵英文字母根據工具機生產地、系統、型號不同而不同）
ONPUT START 輸入執行鍵 （輸入程式到I/O設備）
OPR ALARM 故鍵障資料鍵 （報警號顯示及軟體操作面板的設定和顯示）
OPT STOP 選擇M01停止 （啟動M01指令（M01見M代碼表）
OUTPUT START 輸出執行鍵 （輸出程式到I/O設備）
12、以“P”字母開頭
PAGE 翻頁鍵 （CRT畫面向前/向後變換頁面）
POS 位置鍵 （在CRT上顯示工具機現在的位置）
PROG 或 PRGRM 或 PRG 程式鍵 （顯示記憶體中的程式內容；此鍵英文字母根據工具機生產地、系統、型號不同而不同，但功能一樣）
13、以“R”字母開頭
RAPTD TRAV 快速移動 （在手動方式，幫助X、Z軸快速移動）
REL 相對坐標 （在CRT上顯示工具機現在的「相對坐標」U、W軸的位置）
RESET 復位 （按下此鍵，復位CNC系統。包括取消報警、主軸故障復位、中途退出自動操作循環和中途退出輸入、輸出過程等）
REV 主軸反轉
14、以“S”字母開頭
SHFT 選擇鍵 （在一個操作鍵出現兩個或多個字母或字元時，按此鍵可選擇其中一個字母或字元）
SING （手動）點動 （工具機在此方式，工具機可根據程式內容手動一步一步加工作業；此方式特別是在改變刀具數據、程式、坐標等一些數據後保證安全操作生產用到的較多）
SYSTEM 系統註冊表檔案
15、以“W”字母開頭
WORK 工件坐標設定
16、以“Z”字母開頭
ZSN 手動回零方式 （此方式多用於開啟工具機後，工具機坐標回零）
17、速度倍率鍵
| 1% | 25% | 50% | 100% |

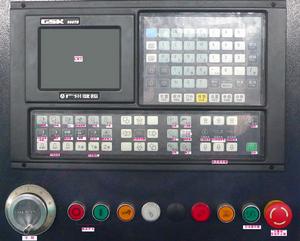

數控車床操作面扳圖解①主軸轉速倍率鍵 （根據需求選擇轉速速度“S”的倍率） ②G00快速倍率鍵 （根據需求選擇G00（G00見G代碼表）快速速度倍率）
③切削速度倍率鍵 （根據需求選擇切削速度“F”的倍率）
單位
km-千米
m-米
dm-分米
cm-厘米
mm-毫米
nm-納米
inch-英寸（1英寸=2.539999918厘米）
hr(h)-小時
min(m)-分鐘
sec(s)-秒鐘
R-圈（轉動力學的r是一個衡量角速度的單位，意指單位時間轉動量（圈數、度、弧度（radian）主軸轉動的圈數）
deg-度（角度）參考資料
