手工編程
定義
數控編程這種方式比較簡單，很容易掌握，適應性較大。使用於非模具加工的零件。
編程步驟
人工完成零件加工的數控工藝
分析零件圖紙
制定工藝決策
確定加工路線
選擇工藝參數
計算刀位軌跡坐標數據
編寫數控加工程式單
驗證程式
手工編程
刀軌仿真
優點
主要用於點位加工（如鑽、鉸孔）或幾何形狀簡單（如平面、方形槽）零件的加工，計算量小，程式段數有限，編程直觀易於實現的情況等。
缺點
對於具有空間自由曲面、複雜型腔的零件，刀具軌跡數據計算相當繁瑣，工作量大，極易出錯，且很難校對，有些甚至根本無法完成。
自動編程
定義
自動編程隨著數控技術的發展，先進的數控系統不僅向用戶編程提供了一般的準備功能和輔助功能，而且為編程提供了擴展數控功能的手段。FANUC6M數控系統的參數編程，套用靈活，形式自由，具備計算機高級語言的表達式、邏輯運算及類似的程式流程，使加工程式簡練易懂，實現普通編程難以實現的功能。
數控編程同計算機編程一樣也有自己的"語言",但有一點不同的是，現在電腦發展到了以微軟的Windows為絕對優勢占領全球市場.數控工具機就不同了,它還沒發展到那種相互通用的程度，也就是說，它們在硬體上的差距造就了它們的數控系統一時還不能達到相互兼容.所以，當我要對一個毛坯進行加工時，首先要以我們已經擁有的數控工具機採用的是什麼型號的系統.
常用軟體
⑴UG
Unigraphics 是美國Unigraphics Solution公司開發的一套集CAD、CAM、CAE 功能於一體的三維參數化軟體，是當今最先進的計算機輔助設計、分析和製造的高端軟體，用於航空、航天、汽車、輪船、通用機械和電子等工業領域。
UG軟體在CAM領域處於領先的地位，產生於美國麥道飛機公司，是飛機零件數控加工首選編程工具。
UG優點提供可靠、精確的刀具路徑
能直接在曲面及實體上加工
良好的使用者界面，客戶也可自行化設計界面多樣的加工方式，便於設計組合高效率的刀具路徑
完整的刀具庫
數控編程加工參數庫管理功能
包含二軸到五軸銑削、車床銑削、線切割
大型刀具庫管理
實體模擬切削
泛用型後處理器等功能
高速銑功能
CAM客戶化模板
⑵CatiaCatia是法國達索（Dassault）公司推出的產品，法制幻影系列戰鬥機、波音737、777的開發設計均採用Catia。
CATIA 據有強大的曲面造型功能，在所有的CAD三維軟體位居前列，廣泛套用於國內的航空航天企業、研究所，以逐步取代UG成為複雜型面設計的首選。
CATIA具有較強的編程能力，可滿足複雜零件的數控加工要求。一些領域採取CATIA設計建模，UG編程加工，二者結合，搭配使用。
⑶Pro/E是
美國 PTC （參數技術有限公司）開發的軟體，是全世界最普及的三維 CAD/CAM （計算機輔助設計與製造）系統。廣泛用於電子、機械、模具、工業設計和玩具等民用行業。具有零件設計、產品裝配、模具開發、數控加工、造型設計等多種功能。
Pro/E在中國南方地區企業中被大量使用，設計建模採用PRO-E ，編程加工採用MASTERCAM 和 CIMATRON 是通行的做法。
Pro/ECimatronCAD/CAM系統是以色列Cimatron公司的CAD/CAM/PDM產品，是較早在微機平台上實現三維CAD/CAM全功能的系統。該系統提供了比較靈活的用戶界面，優良的三維造型、工程繪圖，全面的數控加工，各種通用、專用數據接口以及集成化的產品數據管理。CimatronCAD/CAM系統在國際上的模具製造業備受歡迎，國內模具製造行業也在廣泛使用。
⑸Mastercam美國CNC公司開發的基於PC平台的CAD/CAM軟體，它具有方便直觀的幾何造型 Mastercam提供了設計零件外形所需的理想環境，其強大穩定的造型功能可設計出複雜的曲線、曲面零件。Mastercam具有較強的曲面粗加工及的曲面精加工的功能，曲面精加工有多種選擇方式，可以滿足複雜零件的曲面加工要求，同時具備多軸加工功能。由於價格低廉，性能優越，成為國內民用行業數控編程軟體的首選。
⑹FeatureCAM美國DELCAM公司開發的基於特徵的全功能CAM軟體，全新的特徵概念，超強的特徵識別，基於工藝知識庫的材料庫，刀具庫，圖示導航的基於工藝卡片的編程模式。全模組的軟體，從2~5軸銑削，到車銑複合加工，從曲面加工到線切割加工，為車間編程提供全面解決方案。DELCAM軟體後編輯功能相對來說是比較好的。
國內一些製造企業正在逐步引進，以滿足行業發展的需求，屬新興產品。
FeatureCAMCAXA製造工程師是北京北航海爾軟體有限公司推出一款全國產化的CAM產品，為國產CAM軟體在國內CAM市場中占據了一席之地。作為中國製造業信息化領域自主智慧財產權軟體優秀代表和知名品牌，CAXA已經成為中國CAD/CAM/PLM業界的領導者和主要供應商。 CAXA製造工程師是一款面向二至五軸數控銑床與加工中心、具有良好工藝性能的銑削/鑽削數控加工編程軟體。該軟體性能優越，價格適中，在國內市場頗受歡迎。
⑻EdgeCAM
EdgeCAM英國Pathtrace公司出品的具有智慧型化的專業數控編程軟體，可套用於車、銑、線切割等數控工具機的編程。針對當前複雜三維曲面加工特點，EdgeCAM設計出更加便捷可靠的加工方法，流行於歐美製造業。英國路徑公司正在進行中國市場的開發和運作，為國內的製造業的客戶提供更多的選擇。

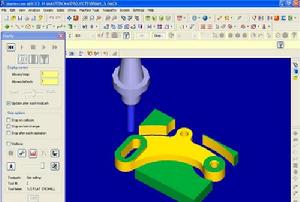

⑼VERICUTVERICUT美國CGTECH公司出品的一種先進的專用數控加工仿真軟體。VERICUT 採用了先進的三維顯示及虛擬現實技術，對數控加工過程的模擬達到了極其逼真的程度。不僅能用彩色的三維圖像顯示出刀具切削毛坯形成零件的
全過程，還能顯示出刀柄、夾具，甚至工具機的運行過程和虛擬的工廠環境也能被模擬出來，其效果就如同是在螢幕上觀看數控工具機加工零件時的錄像。
編程人員將各種編程軟上生成的數控加工程式導入VERICUTVERICUT中，由該軟體進行校驗，可檢測原軟體編程中產生的計算錯誤，降低加工中由於程式錯誤導致的加工事故率。目前國內許多實力較強的企業，已開始引進該軟體來充實現有的數控編程系統，取得了良好的效果。
隨著製造業技術的飛速發展，數控編程軟體的開發和使用也進入了一個高速發展的新階段，新產品層出不窮，功能模組越來越細化，工藝人員可是在微機上輕鬆地設計出科學合理並富有個性化的數控加工工藝，把數控加工編程變得更加容易、便捷。
(10)PowerMill
數控編程PowerMILL是英國Delcam Plc公司出品的功能強大，加工策略豐富的數控加工編程軟體系統。採用全新的中文WINDOWS用戶界面，提供完善的加工策略。幫助用戶產生最隹的加工方案，從而提高加工效率，減少手工修整，快速產生粗、精加工路徑，並且任何方案的修改和重新計算幾乎在瞬間完成，縮短85%的刀具路徑計算時間，對2-5軸的數控加工包括刀柄、刀夾進行完整的干涉檢查與排除。具有集成一的加工實體仿真，方便用戶在加工前了解整個加工過程及加工結果，節省加工時間。
基本步驟
⒈分析零件圖確定工藝過程
刀路對零件圖樣要求的形狀、尺寸、精度、材料及毛坯進行分析，明確加工內容與要求；確定加工方案、走刀路線、切削參數以及選擇刀具及夾具等。
⒉數值計算
根據零件的幾何尺寸、加工路線、計算出零件輪廓上的幾何要素的起點、終點及圓弧的圓心坐標等。
⒊編寫加工程式
在完成上述兩個步驟後，按照數控系統規定使用的功能指令代碼和程式段格式，編寫加工程式單。
⒋將程式輸入數控系統
程式的輸入可以通過鍵盤直接輸入數控系統，也可以通過計算機通信接口輸入數控系統。
⒌檢驗程式與首件試切
利用數控系統提供的圖形顯示功能，檢查刀具軌跡的正確性。對工件進行首件試切，分析誤差產生的原因，及時修正，直到試切出合格零件。
雖然，每個數控系統的程式語言和指令各不相同，但其間也有很多相通之處.
功能代碼
字與字的功能
1、字元與代碼
字元是用來組織、控制或表示數據的一些符號，如數字、字母、標點符號、數學.運算符等。國際上廣泛採用兩種標準代碼：
Mastercam1）ISO國際標準化組織標準代碼
2）EIA美國電子工業協會標準代碼
⒉字
在數控加工程式中，字是指一系列按規定排列的字元，作為一個信息單元存儲、傳遞和操作。字是由一個英文字母與隨後的若干位十進制數字組成，這個英文字母稱為地址符。
如：“X2500”是一個字，X為地址符，數字“2500”為地址中的內容。（FANUC系統中，地址中的值如果帶小數點，表示是毫米單位，如果不帶小數點，表示是微米單位。如X2500. 表示X坐標2500毫米 X2500 表示X坐標2500微米）
⒊字的功能
組成程式段的每一個字都有其特定的功能含義，以下是以FANUC-0M數控系統的規範為主來介紹的。
⑴順序號字N
順序號又稱程式段號或程式段序號。順序號位於程式段之首，由順序號字N和後續數字組成。其作用為校對、條件跳轉、固定循環等。使用時應間隔使用，如N10 N20 N30…… （程式號只是起標記作用，沒有實際的意義）
⑵準備功能字G
準備功能字的地址符是G，又稱為G功能或G指令，是用於建立工具機或控制系統工作方式的一種指令。G00～G99
⑶尺寸字
尺寸字用於確定工具機上刀具運動終點的坐標位置。
FeatureCAM其中，第一組 X，Y，Z，U，V，W，P，Q，R 用於確定終點的直線坐標尺寸；第二組 A，B，C，D，E 用於確定終點的角度坐標尺寸；第三組 I，J，K 用於確定圓弧輪廓的圓心坐標尺寸。在一些數控系統中，還可以用P指令暫停時間、用R指令圓弧的半徑等。
⑷進給功能字F
進給功能字的地址符是F，又稱為F功能或F指令，用於指定切削的進給速度。對於車床，F可分為每分鐘進給和主軸每轉進給兩種，對於其它數控工具機，一般只用每分鐘進給。F指令在螺紋切削程式段中常用來指令螺紋的導程。
⑸主軸轉速功能字S
主軸轉速功能字的地址符是S，又稱為S功能或S指令，用於指定主軸轉速。單位為r/min。
⑹刀具功能字T
刀具功能字的地址符是T，又稱為T功能或T指令，用於指定加工時所用刀具的編號，如T01。對於數控車床，其後的數字還兼作指定刀具長度補償和刀尖半徑補償用，如T0101。
⑺輔助功能字M
輔助功能字的地址符是M，後續數字一般為1～3位正整數，又稱為M功能或M指令，用於指定數控工具機輔助裝置的開關動作，如M00～M99。
程式格式
1、程式段格式
一個數控加工程式是若干個程式段組成的。程式段格式是指程式段中的字、字元和數據的安排形式。程式段格式舉例：
N30G01X88.1Y30.2F500S3000T02M08； N40 X90；（本程式段省略了續效字“G01，Y30.2，F500，S3000，T02，M08”，但它們的功能仍然有效）
在程式段中，必須明確組成程式段的各要素：
移動目標：終點坐標值X、Y、Z；
沿怎樣的軌跡移動：準備功能字G；
進給速度：進給功能字F；
切削速度：主軸轉速功能字S；
使用刀具：刀具功能字T；
工具機輔助動作：輔助功能字M。
2. 程式格式
1）程式開始符、結束符
程式開始符、結束符是同一個字元，ISO代碼中是%，EIA代碼中是EP，書寫時要單列段。
2）程式名
程式名有兩種形式：一種是英文字母O（%或P）和1～4位正整數組成；另一種是由英文字母開頭，字母數字多字元混合組成的程式名(如TEST1 等)。一般要求單列一段。
3）程式主體
程式主體是由若干個程式段組成的。每個程式段一般占一行。
4）程式結束
程式結束可以用M02或M30指令。一般要求單列一段。
加工程式的一般格式舉例：
% // 開始符
O2000 // 程式名
N10 G54 G00 X10.0 Y20.0 M03 S1000 // 程式主體
N20 G01 X60.0 Y30.0 F100 T02 M08
N30 X80.0
……
N200 M30 // 程式結束
% // 結束符
工具機坐標
坐標系確定
⑴工具機相對運動的規定
在工具機上，我們始終認為工件靜止，而刀具是運動的。這樣編程人員在不考慮工具機上工件與刀具具體運動的情況下，就可以依據零件圖樣，確定工具機的加工過程
⑵工具機坐標系的規定
標準工具機坐標系中X、Y、Z坐標軸的相互關係用右手笛卡爾直角坐標系決定。
在數控工具機上，工具機的動作是由數控裝置來控制的，為了確定數控工具機上的成形運動和輔助運動，必須先確定工具機上運動的位移和運動的方向，這就需要通過坐標系來實現，這個坐標系被稱之為工具機坐標系。
例如銑床上，有工具機的縱向運動、橫向運動以及垂向運動。在數控加工中就應該用工具機坐標系來描述。
標準工具機坐標系中X、Y、Z坐標軸的相互關係用右手笛卡爾直角 坐標系決定：
1）伸出右手的大拇指、食指和中指，並互為90°。則大拇指代表X坐標，食指代表Y坐標，中指代表Z坐標。
2）大拇指的指向為X坐標的正方向，食指的指向為Y坐標的正方向，中指的指向為Z坐標的正方向。
3）圍繞X、Y、Z坐標鏇轉的鏇轉坐標分別用A、B、C表示，根據右手螺鏇定則，大拇指的指向為X、Y、Z坐標中任意軸的正向，則其餘四指的鏇轉方向即為鏇轉坐標A、B、C的正向。
⑶運動方向的規定
增大刀具與工件距離的方向即為各坐標軸的正方向，下圖為數控車床上兩個運動的正方向。
坐標軸方向
⑴Z坐標
Z坐標的運動方向是由傳遞切削動力的主軸所決定的，即平行於主軸軸線的坐標軸即為Z坐標，Z坐標的正向為刀具離開工件的方向。⑵X坐標
X坐標平行於工件的裝夾平面，一般在水平面內。確定X軸的方向時，要考慮兩種情況：
1）如果工件做鏇轉運動，則刀具離開工件的方向為X坐標的正方向。
2）如果刀具做鏇轉運動，則分為兩種情況：Z坐標水平時，觀察者沿刀 具主軸向工件看時，+X運動方向指向右方；Z坐標垂直時，觀察者面對刀具主軸向立柱看時，+X運動方向指向右方。下圖所示為數控車床的X坐標。
⑶Y坐標
在確定X、Z坐標的正方向後，可以用根據X和Z坐標的方向，按照右手直角坐標系來確定Y坐標的方向。
原點設定
工具機原點是指在工具機上設定的一個固定點，即工具機坐標系的原點。它在工具機裝配、調試時就已確定下來，是數控工具機進行加工運動的基準參考點。
⑴數控車床的原點
在數控車床上，工具機原點一般取在卡盤端面與主軸中心線的交點處。同時，通過設定參數的方法，也可將工具機原點設定在X、Z坐標的正方向極限位置上。
⑵數控銑床的原點
主軸下端面中心，三軸正向極限位置。
車床編程
數控刀具對於數控車床來說，採用不同的數控系統，其編程方法也不同。
工件坐標系設定指令
是規定工件坐標系原點的指令，工件坐標系原點又稱編程零點。
指令格式：G50 X Z
式中，X、Z為刀尖的起始點距工件坐標系原點在X向、Z向的尺寸。
執行G50指令時，工具機不動作，即X、Z軸均不移動，系統內部對X、Z的數值進行記憶，CRT顯示器上的坐標值發生了變化，這就相當於在系統內部建立了以工件原點為坐標原點的工件坐標系。
尺寸系統的編程方法：
⒈絕對尺寸和增量尺寸
在數控編程時，刀具位置的坐標通常有兩種表示方式：一種是絕對坐標，另一種是增量（相對）坐標，數控車床編程時，可採用絕對值編程、增量值編程或者二者混合編程。
⑴絕對值編程：所有坐標點的坐標值都是從工件坐標系的原點計算的，稱為絕對坐標，用X、Z表示。
⑵增量值編程：坐標系中的坐標值是相對於刀具的前一位置（或起點）計算的，稱為增量（相對）坐標。X軸坐標用U表示，Z軸坐標用W表示，正負由運動方向確定。
⒉直徑編程與半徑編程
數控車床編程時，由於所加工的迴轉體零件的截面為圓形，所以其徑向尺寸就有直徑和半徑兩種表示方法。採用哪種方法是由系統的參數決定的。數控車床出廠時一般設定為直徑編程，所以程式中的X軸方向的尺寸為直徑值。如果需要用半徑編程，則需要改變系統中的相關參數，使系統處於半徑編程狀態。
刀路⒊公制尺寸與英制尺寸
G20 英制尺寸輸入 G21 公制尺寸輸入 （法蘭克）
G70 英制尺寸輸入 G71 公制尺寸輸入 （西門子）
工程圖紙中的尺寸標註有公制和英制兩種形式，數控系統可根據所設定的狀態，利用代碼把所有的幾何值轉換為公制尺寸或英制尺寸，系統開機後，工具機處在公制G21狀態。
公制與英制單位的換算關係為：
1mm≈0.0394in
1in≈25.4mm
二、主軸控制、進給控制及刀具選用（FANUC-0iT系統）1．主軸功能S
S功能由地址碼S和後面的若干數字組成。
⑴恆線速度控制指令G96
系統執行G96指令後，S指定的數值表示切削速度。例如G96 S150，表示車刀切削點速度為150m/min。
⑵取消恆線速度控制指令G97 （恆轉速指令）
系統執行G97指令後，S指定的數值表示主軸每分鐘的轉速。例如G97 S1200，表示主軸轉速為1200r/min。FANUC系統開機後，默認G97狀態。
⑶最高速度限制G50
G50除有坐標系設定功能外，還有主軸最高轉速設定功能。例如G50 S2000，表示把主軸最高轉速設定為2000r/min。用恆線速度控制進行切削加工時，為了防止出現事故，必須限定主軸轉速。
⒉進給功能F
F功能是表示進給速度，它由地址碼F和後面若干位數字構成。
數控編程⑴每分鐘進給指令G98
數控系統在執行了G98指令後，便認定F所指的進給速度單位為mm/min（毫米/分鐘），如G98 G01 Z-20.0 F200；程式段中的進給速度是200mm/min。
⑵每轉進給指令G99
數控系統在執行了G99指令後，便認定F所指的進給速度單位為mm/r（毫米/轉），如G99 G01 Z-20.0 F0.2；程式段中進給速度是0.2mm/r。
快速定位、直線插補、圓弧插補
（一）快速定位指令G00
G00指令使刀具以點定位控制方式從刀具所在點快速運動到下一個目標位置。它只是快速定位，而無運動軌跡要求，且無切削加工過程。
指令格式：
G00 X(U)_ Z(W)_ ；
其中：
X、Z為刀具所要到達點的絕對坐標值；
U、W為刀具所要到達點距離現有位置的增量值；（不運動的坐標可以不寫）
二、直線插補指令G01
G01指令是直線運動命令，規定刀具在兩坐標間以插補聯動方式按指定的進給速度F做任意的直線運動。
指令格式：
G01 X(U)_ Z(W)_ F_ ；
其中：
⑴X、Z或U、W含義與G00相同。
⑵F為刀具的進給速度（進給量），應根據切削要求確定。

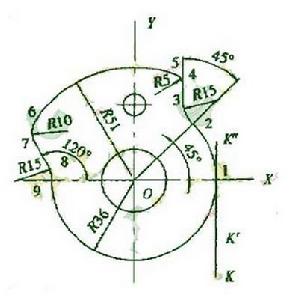

三、圓弧插補指令G02、G03
圓弧插補指令有順時針圓弧插補指令G02和逆時針圓弧插補指令G03兩種。
編程格式：
順時針圓弧插補指令的指令格式為：
數控編程G02 X(U)_ Z(W)_ R_ F_;
G02 X(U)_ Z(W)_ I_ K_ F_;
逆時針圓弧插補指令的指令格式為：
G03 X(U)_ Z(W)_ R_ F_;
G03 X(U)_ Z(W)_ I_ K_ F_;
其中：
⑴X_ Z_ 是圓弧插補的終點坐標的絕對值，U_ W_是圓弧插補的終點坐標的增量值。
⑵（半徑法）R是圓弧半徑，以半徑值表示。
當圓弧對應的圓心角≤180°時，R是正值；
當圓弧對應的圓心角>180°時，R是負值。
⑶（圓心法）I、K是圓心相對於圓弧起點的坐標增量，在X(I）、Z(K）軸上的分向量。
⑷選用原則：以使用較方便者（不用計算，即可看出數值者）為取捨，當同一程式段中同時出現I、K和R時，以R為優先（即有效）I、K無效。
⑸I為0或K為0時，可省略不寫。
⑹若要插補一整圓時，只能用圓心法表示，半徑法無法執行。若用半徑法以兩個半圓相接，其真圓度誤差會太大。
⑺F為沿圓弧切線方向的進給率或進給速度。
