系統介紹
”燕鷗”火箭深水炸彈是挪威海軍於60年代接受美國的技術援助，與美國共同研製的，後
由挪威康斯堡公司製造。
”燕鷗”是一種中、近程反潛武器，是護衛艦及小型艦艇的主要反潛武器，對於裝有遠程
反射潛武器的大艦來說是輔助性反潛武器。
”燕鷗”MK3，自60年代服役以來經過不斷地改進。1993年研製成M K10，MK3和MM10的改
進情況如下：
1. ”燕鷗”MK3火箭深彈系統
系統部件
該系統由五個主要部分組成：（1）聲納裝置；（2）指控系統；（3）反射裝置；（4）裝
填裝置；（5）反潛火箭。
(1)聲納：最初裝備的聲納性能如下表：
種類 搜尋用 攻擊用
頻率（千周） 1130
有效距離（米） 45722743左右
誤 差 1％以內1％以內
波束方式 ----多波束方式
操作人員 1人目標跟蹤及深度測定 1人
方位及其變化測定 1人
距離及其變化測定 1人
聲納罩 橡皮被復、鋼製格框加強結構、流線型、嵌式
使用速度最高使用速度26節，搜尋時速度為21~23節
換能器的輸出功率 3千瓦
其他 有縱橫搖及方位修正裝置
指控系統
指控系統由中心計算機和發射控制器組成。中心計算機根據聲納測定的目標數據、水溫記
錄器測出的水溫 變化狀況、已艦航向、航速、風向、風速以及推進藥的溫度，自動計算出發射
裝置的仰角與旋迴角，並自動將發射裝置運行到位。
發射控制器位於艦橋上，它可向反潛指揮官顯示出整個作戰態勢，在螢光屏上可顯示出目
標潛艇的數據、已艦方位及發射裝置的數據等，其上裝有發射按鈕。
發射時，可一次齊射，也可單射。齊射時，發射間隔為0.75秒，可在5秒之內完全發射完畢。
型式 台架式六聯裝
仰角 最大射程時為45度，最小射程時為75度。
旋迴角 360度
目標跟蹤 通過輔助裝置可自動跟蹤（誤差在0.25％以內）；在橫搖20度及縱搖5度範圍內可自
動進行修正。
裝填方式 自動裝填。在緊急情況下可由人工裝填，人工裝填六發彈需要40秒。
發射間隔 3/4秒（齊射時）
重量 2.5噸（包括六發彈重）
（3）發射裝置：
（4）裝填裝置：

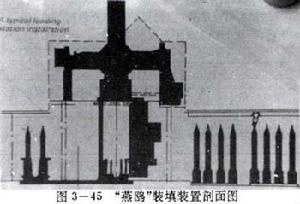

該裝置由輸彈鏈、裝彈轉台和扔彈機組成。它位於甲板以下的備彈艙內。裝填裝置的剖面圖
如圖3-45所示。
藉助於升降桿的交替運動，將火箭深彈從彈藥艙底部升至呈90度位置的發射導軌上。然後，
自動連線器立即將彈體與系統各設備間的電源接通，完成自動裝彈程式。
（5）”燕鷗”深彈的戰術技術性能
全 長 1.97米
直 徑 0.21米
重 量 120千克
戰鬥部重 41千克
引 信 聲非觸發、定深
射 程 2000米
”燕鷗”全部系統的重量為10.5噸，發射時對艦艇甲板面的壓力在6噸以內。整個系統所需
的最大電能為20千瓦。
2. ”燕鷗”MK10火箭深彈系統
改進”燕鷗”火箭深彈的指導思想主要在於提高深彈射程、提高發射裝置瞄準的自動化、
改善和提高火箭深彈 的命中機率。
系統的改進主要集中在火箭深彈性能、指揮裝置上。
（1）”燕鷗”MK10火箭深彈的戰技性能：
射 程： 400~5000米
裝 藥： 70千克TNT當量
引 信： 定時、觸發和非觸 發引信
彈 長： 2.00米
彈 徑： 0.21米
教練彈（輕便、可回收）
重 量： 40千克
射 程： 400~800米
火箭深彈彈體呈鉛筆形，具有良好的流線形體，長細比約為9.52.為了改善水中彈道，彈頭
部裝有專門設計的整流罩，彈尾部為箭羽形穩定器。這樣的結構不僅可保證火箭深彈在空中飛
行的穩定性，還可保證彈體在水下彈道上正常運行。
為了提高深彈的威力，”燕鷗”MK10火箭深彈在不增加戰鬥部尺寸和重量的條件下，採用
大當量TNT高能炸藥。
火箭深彈入水時，因擊水噪聲的影響聲非觸發引信在50米深度內不能工作，為了彌補這一
點，在攻擊淺水目標時，採用入水不久就能啟動工作的定時引信。
（2）指揮裝置的主要 改進
隨著電子技術不斷發展，指揮裝置採用了模組化、積木化結構，使該裝置增加了可用性、
可靠性、靈活性和可操作性。
當聲納探測到敵方潛艇後，計算機根據潛艇的方位、距離、深度，加上已艦的航速、航向、
風速、風向、火箭發射藥及水溫變化狀態，可立即計算出發射裝置在消除艦船搖擺影響後的高
低角和方位角。同時，發射裝置可自動瞄準和跟蹤目標。
（3）其他方面的改進
因為火箭式深彈的射程增加到5000米，護衛艦上的聲納探測距離和攻擊距離也應與之相適
應，事實上，由於技術的不斷進步，聲納的探測距離也都有很大提高。
在發射裝置、裝填裝置方面也作了局部改進，使系統的全部重量降為10噸。
（4）改進後的系統特點
火箭深彈 的射程從3000米提高到5000米，縮短了接敵和占領發射陣位的時間。
系統的自動化程度高，操作人員少。
系統的發射裝置可以自動地進行跟蹤、瞄準和發射。發射裝置可在47°~77°範圍內進行
高低瞄準。
系統的反應時間短，發射率高，在緊急狀態中，完成6發火箭深彈的再裝填，僅需要30秒。
火箭深彈配有定時、觸發和非觸發引信可提高系統的攻潛殺傷機率。
”燕鷗”MK10火箭深彈配備有供反潛演習用的模擬訓練彈，這既可降低裝備訓練費用，
確保海上操練安全，又可以回 收，獲取記錄數據，便於分析、評定系統的攻潛效果。
