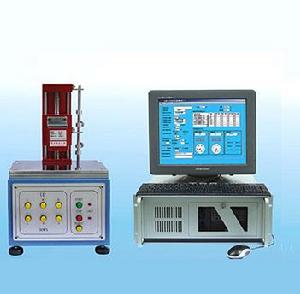

適用於各種RUBBER、金屬彈片、按鍵、開關、電腦鍵盤、手機按鍵等做[荷重-行程]曲線測試,同時完成下壓回彈力測試.採用Windows XP中英文視窗程式設定,操作簡便,自動存儲數據:可取得荷重-行程曲線、壽命衰減曲線、測試結果。且測試方法可保存調用。採用高精密荷重元測量及伺服馬達傳動,可以測得完全精準的[荷重-行程]測試結果,實為各類按鍵廠商研發、品檢必備之檢測儀器。
典型套用橡膠RUBBER按鍵曲線測試 金屬彈片按鍵曲線測試
鍵盤手機按鍵曲線測試 各種開關曲線測試
1、Peak Fore、Return Force、Distance、TT、Click率及動態阻抗值FO皆可直接在圖上顯示數值,不須人工計算。
2、量測曲線圖由電腦記憶,可隨時放大、縮小,一張A4紙可任意指定放置N個曲線圖;
3、測試項目可輸入上、下限規格值,測定結果可自動判定OK或NG
4、可輸入最大測定行程及儲存荷重-行程曲線圖、檢查報表。(不需要方格紙,一般A4紙即可)。
5、自動感應式測試方式,不管按鍵高低均可通過測定行程及荷重並由電腦自動控制。
6、測試結果完畢即可顯示FC、FC_D、FP、FP_D、FM、FM_D、FR、FR_D、CC、CC_F、CR、TT、FO、FO_D等,並可自動判定Passed或Fail。
7、簡體/繁體/英文三種操作界面可切換,適用於全球客戶,荷重單位N,Lb,gf,kgf,可自由切換。
8、測試方法可自由設定、存儲、調用、修改,測試結果存儲於硬碟(每筆皆可存儲不計次數),可直接列印數據、曲線。
9、可自動生成壽命衰減曲線,檢測報表可轉換為Excel或PDF文檔格式。
10、檢驗報表抬頭內容可隨時修改(中英文皆可)。
測試荷重種類 | 5kgf(標配),2kgf,500gf |
最小顯示荷重 | 0.01gf |
最大測試行程 | 100mm |
最小顯示行程 | 0.001mm |
測試速度範圍 | 0 -200mm /min |
單位切換 | N, Lb, kgf, gf |
傳動機構 | 滾珠絲桿 |
驅動馬達 | AC伺服馬達 |
機台尺寸 | W300*D270*H 500mm |
重量 | 25kg |
電源 | AC220V 5A 或指定 |
