基本摘要
鑄鐵鉚焊平板

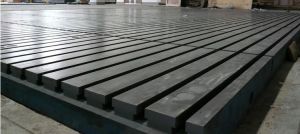

大型拼接平台 鑄鐵裝配平板
鑄鐵T型槽平板
詳細介紹
1） 用途：適用於各種檢驗工作，精度測量用的基準平面，用於工具機機械檢驗測量基準，檢查零件的尺寸精度或行為偏差，並作精密劃線，在機械製造中也是不可缺少的基本工具。
2）拼接平台材料及處理：材料為高強度鑄鐵HT200-300，工作面硬度為HB170-240，經過兩次人工處理（人工退火600度-700度或自然時效2-3年）使用該產品的精度穩定，耐磨性能好。
3）拼接平台精度：按國家標準計量檢定規程執行，分別為0、1、2、3四個等級。
材質
HT200-300.工作面硬度HB170～210.經過兩次時效處理(人工時效及自然時效2~3年).該產品的精度穩定而抗磨性好.拼接平台拼接平板)是檢驗機械零件平面、平行度、垂直度、角度、直線度等形位公差的測量基準，一般用於檢驗工件、精密零件的劃線、研磨、工藝加工和劃線、檢驗、測量、檢測、焊接、裝配等使用。拼接平台拼接平板)精度為0-3級；拼接平台(拼接平板)按國家標準JB/T7974-1999製造；國家標準JJG117-91執行.
格精度等級
①100mm×200mm--400mm×400mm精度為00級、0級、1級。
②400mm×600mm--1000mm×1500mm精度為0級、1級、2級。
③1000mm×2000mm--2000mm×4000mm精度為1級、2級、3級。
④2000mm×5000mm--3000mm×8000mm精度為3級和精刨，大於以上規格可以拼裝使用。
拼接平台(拼接平板)規格（長×寬）mm拼接平台(拼接平板)精度等級
1級2級3級
平面度公差（um）
200×200102050
300×200122460
300×300122460
300×400122460
400×400122460
400×600142870
500×500142870
500×600142870
500×800163280
600×800163280
600×900163280
1000×750183690
1000×1000203996
1000×12002040100
1000×15002448120
1000×20002652130
1500×20002856140
1500×25003264152
1500×3000
70174
2000×3000
74184
2000×4000
88219
2500×3000
79186
2000×4500
237
2000×5000
255
2000×6000
292
3000×6000
308
使用注意事項
拼接平台和鑄鐵平板的養護相同。平板在使用時要先進行安裝調試。然後，把平板的工作面擦拭乾淨，在確認沒有問題的情況下使用，使用過程中，要注意避免工件和平板的工作面有過激的碰撞，防止損壞平板的工作面；工件的重量更不可以超過平板的額定載荷，否則會造成工作質量降低，還有可能損壞平板的結構，甚至會造成平板變形，使之損壞，無法使用。拼接平板在使用後要及時將工作面洗淨，然後塗上一層防鏽油，並用防鏽紙蓋上，用鑄鐵平板的外包裝將鑄鐵平板蓋好，以防止平時不注意造成對鑄鐵平板工作面的損傷。基礎拼接平板應安裝在通風、乾燥的環境中，並遠離熱源、有腐蝕的氣體、有腐蝕的液體。定期檢測，檢定周期根據具體情況可為6-12個月。
