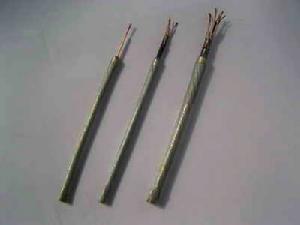

承荷探測電纜JB3302-1999
二、型號名稱
| 型號 | 名 稱 |
| W7X | 7芯天然丁苯橡皮絕緣雙鋼絲鎧裝承荷探測電纜 |
| W7F46 | 7芯聚全氟乙丙烯絕緣雙鋼絲鎧裝承荷探測電纜 |
| W7F46P | 7芯聚全氟乙丙烯絕緣總禁止雙鋼絲鎧裝承荷探測電纜 |
| W7F46PP | 7芯聚全氟乙丙烯絕緣分相禁止總禁止雙鋼絲鎧裝承荷探測電纜 |
三、使用性能
①電纜允許使用溫度範圍
| 型 號 | 使用溫度範圍(℃) | |
| 不低於 | 短期（一次停留不超過2小時）不高於 | |
| W7X | -40 | 90 |
| W7F46 | -50 | 232 |
| W7F46P | -50 | 232 |
| W7F46PP | -50 | 232 |
②絞車滾筒直徑應不小於400mm，井口滑輪，天滑輪，地滑輪的彎曲半徑應不小於230mm，滑輪槽應與電纜外徑相適應
③電纜的芯數、截面、額定拉斷力、標稱製造長度
| 型 號 | 芯 數 | 計算截面 (mm2) | 額定拉斷 力(KN) | 標稱製造長度(m) | ||||||
| W7X | 7 | 0.56 | 44 | - | - | - | - | - | 3500 | 2200 |
| W7F46 | 7 | 0.56 | 69 | 8000 | 7500 | 6500 | 5500 | 4200 | 3500 | 2200 |
| W7F46P | 7 | 0.56 | 69 | 8000 | 7500 | 6500 | 5500 | 4200 | 3500 | 2200 |
| W7F46PP | 7 | 0.56 | 69 | 8000 | 7500 | 6500 | 5500 | 4200 | 3500 | 2200 |
④電纜線芯直流電阻不小於36Ω/km；線芯間，線芯與鎧裝間經受交流50HZ 1000V電壓試驗1分鐘不擊穿
