1.概述
LBY-2/3/2H型頂板離層監測指示儀是一種可以監測頂板岩層移動的檢測裝置，它可以分別顯示錨桿長度範圍內和錨桿同範圍外的頂板岩層的離層情況。
2.儀器結構組成

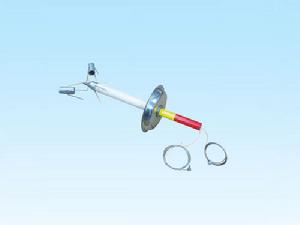

離層指示儀2.1儀器結構
頂板離層指示儀主要由基點錨頭、測繩、套筒、內測筒、外測筒組成。
2.2技術特徵
測量方式反光彩色顯示
測量點數（個）2
最大量程(mm)200
讀數精度（mm）1
安裝錨孔直徑（mm）Ф28、Ф42
2.3監測原理
深基點錨頭應固定在鑽空深部5m處穩定岩層內，淺基點固定在鑽孔2-2.5m處(鑽桿端部位置)。當錨桿錨固範圍內有離層時，頂板(套管)沿外測筒向下移動，移動量有由測筒標尺指示。當錨固範圍頂板離層時，外測筒與頂板相對位置不變，但沿內測筒向下滑動，表明頂板有離層，離層量由內測筒標尺指示。當錨桿錨固範圍內、外都有離層時，內外測筒分別有離層顯示，其顯示值之和為總離層值。
3.儀器安裝
3.1先安裝深基點錨頭，用安裝桿把錨頭送至設計位置，送入時拉緊測繩。
3.2將淺部錨頭送入至安裝位置。
3.3安裝好套管，套筒底端接牢防水牌，防水牌底沿距頂板約35mm，然後將深部錨頭測繩與內測筒連線，淺部錨頭測繩與外測筒連線。
3.4外測筒零點與套管底邊對齊，內測筒零點與外測筒底邊對齊。
4.觀測記錄
巷道頂板離層觀測記錄
礦：巷道：測點編號：
觀測日期錨桿錨固內離層外測筒標尺讀值S內（mm）錨桿錨固範圍外離層內測筒標尺讀值S外（mm）頂板總離層
S總=S內+S外
5.頂板離層儀在各礦區的套用
通過對各類錨網巷道進行的全面的頂板離層觀測，普遍認識到頂板離層觀測對錨網巷道的支護、改革起到一定的指導和警示作用。根據頂板離層儀觀測到的數據整理分析，得出不同的地質條件、岩性變化等情況，總結出了錨網巷道錨網範圍內離層量最大應控制在45-50mm，否則應及時採取其它有效的支護措施，防止頂板事故的發生，確保全全生產。
