恆壓無塔供水設備
供水設備有限公司根據1996年8月中華人民共和國建設部[1996]108號文進行開發設計的新型恆壓無塔供水設備，同時符合98S205（原98S176）的規定。
恆壓無塔供水設備為解決臨時高壓消防給水系統所設的高位消防水箱，其設定高度滿足不了該系統最不利點靜水壓時應設增壓設施的要求，設計編制了為消防專用的恆壓無塔供水設備。

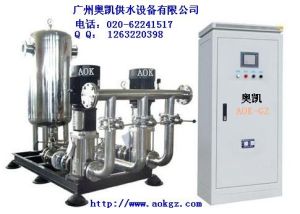

恆壓無塔供水設備適用於多層和高層建造工程有增壓設施要求的消火栓給水系統及濕式自動噴水滅火系統等各類消防給水、生活給水系統。恆壓無塔供水設備由隔膜式氣壓罐、水泵、電控箱、儀表、管道附屬檔案等組成。
恆壓無塔供水設備遵照《譏層民用建築設計防火規範》（簡稱《高規》）GB50045-95及《氣壓給水設計規範》、CECS76：95規定的有關技術參數進行設計。
恆壓無塔供水設備產品說明
變頻恆壓供水是指在供水管網中用水量發生變化時，出口壓力保持不變的供水方式。供水管網的出口壓力值是根據用戶需求確定的。傳統的恆壓供水方式是採用水塔、高水位箱、氣壓罐等設施實現的。
近年來，隨著變頻調速技術的日益成熟，其顯著的節能效果和可靠穩定的控制方式，在供水系統中得到廣泛的套用。變頻恆壓供水系統對水泵電機實行無級調速，依據用水量及水壓變化通過微機檢測、運算，自動改變水泵轉速保持水壓恆定以滿足用水要求，是目前最先進，合理的節能供水系統。與傳統的水塔、高位水箱、氣壓罐等供水方式比較，不論是投資、運行的經濟性、還是系統的穩定性、可靠性、自動化程度等方面都具有優勢：
（1）高效節能。與傳統供水方式相比變頻恆壓供水能節能30%-60%。
（2）占地面積小，投入少，效率高。
（3）配置靈活，自動化程度高，功能齊全，靈活可靠。
（4）運行合理，由於一天內的平均轉速下降，軸上的平均扭矩和磨損減少，水泵的壽命將大為提高。
（5）由於能對水泵實現軟停和軟起，並可消除水錘效應（水錘效應：直接起動和停機時，液體動能的急劇變大，導致對管網的極大衝擊，有很大破壞力）。
（6）操作簡便，省時省力。
1、氣壓水罐工作壓力：0.6MPa、1.0MPa、1.6MPa。
2、氣壓水罐的消防儲水容積大於：150L、300L、450L。
3、氣壓水罐的穩壓水容積大於50L。
4、氣壓水罐的緩衝水容積壓差為0.02~0.03MPa,穩壓水容積壓差為0.05~0.06MPa。
5、工作壓力比：a b 值為0.6~40℃.
恆壓無塔供水設備必須具備下述兩項功能：
1、使消防給水管道系統最不利點始終保持消防所需壓力；
2、使氣壓水罐內始終儲有30秒消防水量。利用氣壓水罐所設定的P1、P2、ps1、Ps2運行壓力，控制 水泵運行工況，達到增壓和穩壓的功能。P1為最不利點消防所需壓力(MPa),P2為消防泵啟動壓力(MPa),Ps1為穩壓泵啟動壓力(MPa),Ps2為穩壓泵停泵壓力(MPa)
根據計算求得消火栓系統或自動噴水滅火系統中最不利點所需的消防壓力P1，作為氣壓水罐的充氣壓力
通過計算所選項定的報導壓水罐規格及a b 值，求得P2，並設定
Ps1=P2+(0.02~0.03)
Ps2=Ps1+(0.05+0.06)
平時管道系統如有滲漏等到加壓情況，控制穩壓水泵不斷補水穩壓，在Ps1、Ps2（啟動、停止）反覆運行。一旦有火情，管道系統大量缺水，造成Ps1壓力下降（Ps1→Ps2）,降至P2時，發出報警信號，立即啟動消防泵（手動或自動啟動由設計人確定），消防泵啟動後，穩壓泵自動停止，直至消防泵停止運轉手動恢復恆壓無塔供水設備的控制功能。
根據恆壓無塔供水設備設定位置分：上置式（用I表示）和下置式（用II表示）；
根據氣壓罐設定方式分：立式（用L表示）和臥式（用W表示）；
根據恆壓無塔供水設備所供消防給水系統分：消火栓給水系（用X表示）
自動噴水滅火系統（用Z表示）
消火栓及自動噴水消防給水合用系統（用XZ表示）。
十、恆壓無塔供水設備型號標記
示例：①ZW（L）―I―X―10―0.16
②ZW（W）―II―X―C
P1指消防給水系統最不利點消火栓或自動噴水頭所需的消防壓力，是恆壓無塔供水設備運行的最低工作壓力，是選用恆壓無塔供水設備應掌握的基礎數據。
1、恆壓無塔供水設備設在底層從水池吸水時，消火栓系統計算公式：
P1=H1+H2+H3+H4（mH2O）;
H1―自水池最低水位至最不利點消火栓的幾何高度（mH2O）;
H2―管道系統的沿程和局部壓力損失之和（mH2O）;
H3―水龍帶及消火栓本身的壓力損失（mH2O）;
H4―水槍噴身充實水柱長度所需壓力（mH2O）;
2、恆壓無塔供水設備設在高位水箱間從不箱自灌吸水，且最不利點消火栓低於恆壓無塔供水設備時，消火栓系統計算公式
P1=H3+H4（mH2O）
3、恆壓無塔供水設備設在底層從水池吸水時，自動噴水滅火系統計算公式：
P1=∑H+Ho+Hr+Z（mH2O）
∑H―自動噴水管道至最不利點噴頭的沿程和局部壓力損失之和（mH2O）；
HO―最不利點噴頭的工作壓力（mH2O）
Hr―報警閥的局部水頭損失（mH2O）
Z―最不利點噴頭與水池最低水位（或供水乾管）之間的幾何高度（mH2O）
4、恆壓無塔供水設備設在高位水箱間從水箱自灌吸水，且最不利點噴頭低於設備時，自動噴水系統計算公式：
P1=∑H+Ho+Hr+Z（mH2O）
5、當氣壓水罐與水泵分別設定在其它場所時，則P1應另行計算。
無塔變頻供水設備
設備原理
當水泵機組的供水與自來水管網的進水保持平衡時，負壓消除器使穩壓補償器與外界隔離，水泵機組可利用自來水的壓力進行恆壓供水。一旦平衡破壞，負壓消除器使穩壓補償器與外界相通，並通過穩壓補償器中的檢測裝置，採集穩壓補償器內的真空度及水位信號反饋給微機，通過微機控制負壓消除器動作，抑制負壓產生，保證設備在維持正常供水的前提下不對城市管網產生任何負面影響。
無塔供水設備原理當市政管網停水時，水泵機組仍可繼續工作，直到穩壓補償器中的水位下降至液位的下限後自動關機，來水後又自動開機。
控制系統停電時，水泵機組停止工作，自來水可通過市政管網與用戶之間的連通管進入用戶管網，為低樓層用戶供水，來電時機組自動開機恢復正常供水。
無塔供水設備採用全自動變頻供水。利用密封罐體，使局部增壓達到供水目的。具體工作順序是由水泵將水通過逆止閥壓入罐體使罐內氣體受到壓縮，壓力逐漸增大。當壓力達到指定上限時電接點壓力表通過控制櫃使泵自動停止。設備中的水壓高於外界壓力，自動送水至供水網管。當罐體內水位下降，氣壓減小到指定的下限位置時，電接點壓力表通過控制櫃使水泵重新啟動。如此反覆，使設備不停供水。本設備不需配備專職操作人員。
設備安裝說明
一、本設備安裝應選擇通風良好、灰塵少、不潮濕的場地，環境濕度為-10℃－40℃。在室外應設防雨，防雷等設施。
二、為方便設備安裝、保養、設備四周應留70cm空間，人孔處應保留1.5m空間，四周地面應設排水溝。
三、選定場地後，要處理好地基、在用砼澆注或用磚石砌築罐體支承座。(參照設備地基圖)待基座初凝後，在吊裝罐體並放穩，隨後安裝附屬檔案，接通電源。
四、在試車前，應先關閉供水閥，檢查各密封閥情況，不允許有泄露現象，開車後，應注意機泵轉向。當壓力表指針到上限時，機泵自動停止。打開供水閥，即可正常供水、如需定時供水，可把選擇開關扳到手動位置。
五、本設備泵機組應經常檢查，定期保養並加注潤滑油。離心泵和止回閥如發現漏水現象，應及時緊固法蘭螺絲或更換石棉根，檢查機泵底腳螺栓不能鬆動，以防損壞機器。
六、電器自動控制系統，應防水、防塵、經常檢查線路絕緣情況，連線螺栓是否鬆動和保險絲完好等情況。壓力表外部最好用透明材料包裹，以防損壞。
七、罐體如發現漆皮脫落，應及時塗漆保養，以延長使用壽命長.
