德爾塔巴
KEDTB德爾塔巴是運用差壓式的工作原理，插入式的安裝方法，設計生成的一種流量感測器。取壓方式是通過一直徑約為20毫米的探頭（或探針），探頭前後有二排不均勻分布的、若干個8毫米的引壓孔。通過該二排孔將管道從上到下（/從左到右）的不同壓力（/流速）在孔內取平均，（因為管道兩側流速慢，中間快）構成了差壓，進而可以計算出質量流量或體積流量。結構形式
1. KEDTB德爾塔巴流量計 由高性能檢測桿、取壓口組成，它橫穿管道內部與管軸垂直，在檢測桿迎流面上設有多個總壓檢測孔，在檢測桿背流面上設有多個靜壓檢測孔，分別由總壓導壓管和靜壓導壓管引出，根據總壓與靜壓的差壓值，計算流經管道流量。2. KEDTB德爾塔巴流量計 是基於差壓式測速原理上發展起來的，它是通過管道的平均流速及管道的有效截面積的乘積來確定流量的。
3.探頭截面形狀：威迪巴為彈形，德爾塔巴為類菱形，類菱形截在能使高、低區的分界更明顯。
4.探頭桿取壓孔的位置：威迪巴的全壓孔在桿前端，靜壓孔在桿兩側壁；KEDTB德爾塔巴流量計 的全壓孔也在桿前端，但靜壓孔卻在桿的後端，測量背壓力（負壓）。
5. 因此，在相同管徑和流速條件下，德爾塔巴探頭產生的差壓，較威迪巴探頭的要大一些，約大3%—60%。這是KEDTB德爾塔巴流量計 的顯著優點。關鍵是防堵塞設計工藝流量感測器.基本無壓損.計量精度；0.2%.0.5
安裝方式
德爾塔巴
安裝要求
1、 安裝檢測桿的測量段應是直的，其上下游直管段長度參照下表所規定的長度。
序號 | 上游側局部阻力件形式 | 上游側 | 下 游 側 | ||
無整流器 | 有整流器 | ||||
與檢測桿在同一平面內 | 與檢測桿不在同一平面內 | ||||
1 | 有一個90°彎頭或三通 | 7D | 9D | 6D | 3D |
2 | 在同一平面內有兩個90°彎頭 | 9D | 14D | 8D | 3D |
3 | 在不同一平面內有兩個90°彎頭 | 19D | 24D | 9D | 4D |
4 | 管道直徑改變（收或擴） | 8D | 8D | 8D | 3D |
5 | 部分開啟的閘閥、球閥或其它節流閥 | 24D | 24D | 9D | 4D |
註：1*D為管道標稱直徑，所給出數據為距離第二個彎頭的長度。

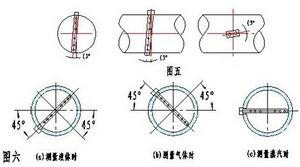

2、德爾塔巴流量計檢測桿插入位置的角度允許偏差範圍見圖。
4、德爾塔巴流量計管道上開孔尺寸Φ35。
5、德爾塔巴流量計補償用壓力變送器在前直管段上，溫度變送器（或鉑電阻）裝在後直管段上距離節流裝置2D處。
線上安裝拆卸型德爾塔巴：
對於部分無法停產安裝的測點和含有雜質的介質可選用線上安裝拆卸型德爾塔巴。
線上安裝拆卸型德爾塔巴可在不停產的情況下安裝或檢修探頭，特別適用於無法停產安裝的測點或介質很髒需定期檢修的測點。它備有單桿驅動型和套用在高壓的雙桿驅動型。
德爾塔巴流量計特點：可以在不停產的情況下進行安裝、拆卸、檢修、清洗。
德爾塔巴流量計適用條件：通常用於低壓空氣、水、煤氣、蒸汽等介質。
注意：線上安裝或拆卸時要滿足t≤120℃ P≤2.5MPa
