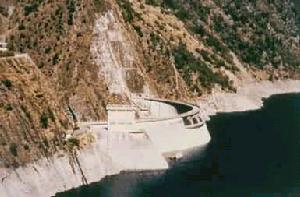

德基壩

水庫面積4.45k㎡，設計洪峰流量為6400m³/s，相當於30年來實測最大流量的2.5倍。 大壩壩頂設表孔溢洪道5孔，孔口寬11m、高4.5m，安裝有弧形閘門，總泄量為1400m³/s。 壩身有2條排沙管，安裝有平板閘門，寬4.3m、高6.3m，泄量為1600m³/s。

簡介

位於中國台灣省中部大甲溪上游達見村附近，是大甲溪梯級開發最上游的一座電站，

曾名達見壩、大成壩，是一座防洪、發電、灌溉等綜合利用的水利樞紐。混凝土雙曲拱壩，最大壩高181m，裝機容量23.4萬kW,年發電量4.73億kW·h，工程於1969年10月開工，1974年建成。

具體數據

壩址離西海岸約87km，控制流域面積514k㎡。壩址處多年平均流量為31m³/s，年輸沙量216萬m³。水庫總庫容2.32億立方米，其中有效庫容1.75億立方米。水庫面積4.45k㎡，設計洪峰流量為6400m³/s，相當於30年來實測最大流量的2.5倍。　壩址處河谷狹窄，兩岸山坡陡峻，枯水位寬20餘m，枯水位以上200m處的河谷寬度為200餘m，壩頂處的河谷寬高比僅1.6。基岩為石英與板岩，節理髮育，無大斷層。　樞紐工程包括混凝土雙曲拱壩、泄水建築物及左岸地下廠房。最大壩高181m，壩頂長290m，平面上為三心圓弧，中心角80°～130°。壩頂厚4m，底厚20m，厚高比0.11。大壩體積45.6萬立方米。

　泄水建築物包括：壩頂中部溢洪道設5個表孔，每孔裝有11.0m×4.5m工作閘門，總泄量1400m³/s；在正常蓄水位以下60m深處設2個泄水底孔，進口各裝一扇4.3m×5.8m定輪閘門，總泄量1600m³/s；在正常蓄水位以下90m深處，設有2條直徑2m的放水鋼管，管端各裝1個直徑1.6m的錐形閥，用於放空水庫，總泄量250m³/s；左岸設有1條"龍抬頭"式、自由溢流的馬蹄形無壓泄洪隧洞，長730m，洞寬11.6m，扇形進水口共5孔，每孔寬9.3m設平面閘門控制，出口採用挑流消能，最大泄量為3400m³/s。　電站廠房寬17.5m，長73m，高33m，內裝3台單機容量7.8萬kW的混流式水輪發電機組。由於這一級水庫的調節作用，增加了下游4個梯級電站(青山水電站、谷關水電站、天輪水電站、新天輪水電站，總裝機98.5萬kW)的發電量。　主要工程量：土石方開挖為157.6萬立方米，土石方回填為65萬立方米，混凝土為73.5萬立方米。

德基拱壩 - 規模

攔河壩為混凝土雙曲薄拱壩，壩高180m，壩頂高程141lm，壩頂弧長290m，頂部厚4.5m，底部厚20m，厚高比僅為0.11。大壩基岩以石英砂岩與黏板岩互層為主，左岸有數條大致平行於河谷方向的剪下帶互相交錯，形成一弱面。兩岸基岩都有卸荷裂隙存在，最大縫寬達0.5m，垂直深度可達40m～50m，水平長度約20m～70m。大壩軸線選擇及布置儘量避開這種弱面及卸荷裂隙，而建基於較寬厚的新鮮砂岩上。大壩設有基座塊及周邊縫，將壩體受力傳遞到基岩。在壩體承受水壓時，可使壩體發生微量位移，而自行調整壩體內的應力分布。設計以應力分析和結構模型試驗成果為主要依據。壩體應力分析考慮靜態和動態兩種情況，在壩體拉應力超過容許拉應力的部位；上下游面均為拉應力的部位；以及一面為拉應力，另一面為壓應力，而壓應力小於另一面拉應力4倍時，均在出現拉應力的一面布設鋼筋或鋼軌。在周邊縫處和孔口處均布設鋼筋，予以加強。1999年9月21日地震後，分析認為布設鋼筋對抗震有利。
大壩壩頂設表孔溢洪道5孔，孔口寬11m、高4.5m，安裝有弧形閘門，總泄量為1400m³/s。壩身有2條排沙管，安裝有平板閘門，寬4.3m、高6.3m，泄量為1600m³/s。為調節或緊急泄放下游用水，在壩身不同高程還設定2條直徑1.6m的放水管，安裝有錐形閥。在左岸還有一條龍抬頭式的泄洪洞，長約690m，斷面為馬蹄形，進口為圓弧喇叭形，裝置閘門5扇，泄量為3200m³/s。以上泄洪設施可滿足泄放設計洪水流量6400m³/s的需要。
發電站進水口設於大壩左岸靠近壩座處，包括攔污柵、取水閘門、閘門維護室及啟閉機房等。發電廠房設於左岸地下，長74.9m、寬17.5m、高37.6m，安裝3台單機容量為78MW的機組，總裝機容量234MW，多年平均發電量4.73億kW·h。控制室及開關站布置在1460m高程平台上，約200m高的豎井通向地下廠房，作為出線、電梯、通風之用。
