德國HK4式0.22in雙動袖珍手槍

德國HK4式0.22in雙動袖珍手槍HK4手槍
HK4手槍是德國HK公司在1967年投入市場的第一支半自動手槍。該槍獨具兩種轉換裝置:一種是彈底窩轉換板,只需轉換安裝方向,則可分別發射中心發火式槍彈或邊緣發火式槍彈,另一種是4種口徑轉換裝置(含槍管、復進簧和彈匣),可分別發射0.380英寸(9mm)ACP彈、0.32英寸(7.65mm)ACP彈、0.25英寸(6.35mm)ACP彈和0.22英寸(5.6mm)LR彈。該槍的設計與生產在當時都屬先驅,對後來的手槍有不小影響。法國國營聖·艾蒂安武器製造廠(MAC)曾特許生產,西德柏林海關警察裝備的HK4手槍就是由MAC生產的。HK4 0.32英寸警用手槍目前仍在德國海關警察服役。

概述

HK公司是以生產西德軍用G3步槍起家的。該槍是以毛瑟StG45步槍為基礎進行設計的。此後,HK成為傳承戰前毛瑟兵工廠武器的公司。HK在1960年代開發的MP5系列衝鋒鎗獲得成功之後,開始向半自動手槍領域進軍。鑒於毛瑟HSc手槍的槍管為可拆式,HK公司在手槍設計初期力求以變換槍管等部件實現口徑變換。於是,毛瑟HSc成為HK4手槍的設計基礎,最後製成4種口徑的HK4手槍,只更換槍管、復進簧和彈匣,不改變其他部件便可發射4種口徑的槍彈,其設計思想頗具魅力。

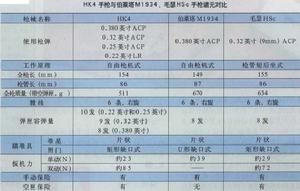

德國HK4式0.22in雙動袖珍手槍性能參數
配用4種口徑轉換裝置的HK4手槍,據說相比單一口徑的毛瑟HSc、瓦爾特PPK 7.65mm手槍的價格僅增加10%,顯然其性價比很高。

1968—1973年,HK4手槍被推向美國市場,由哈林頓—理查森(H&R)公司代銷,但初期配用4種口徑轉換裝置的HK4手槍銷售並不景氣。這是由於當時的HK公司在美國尚無名氣,而且0.380英寸ACP口徑的HK4手槍被美國評價為威力不足,0.32英寸及0.25英寸口徑的HK4手槍則更是威力不足。另外,0.22英寸LR口徑的HK4手槍被美國簡單地斷論為“可作收藏裝飾品”。

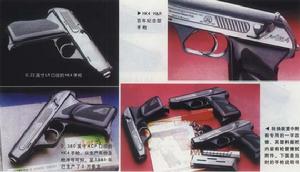

1971年,德國HK原設備製造廠(OEM)為了紀念HK美國代理公司成立百年,製作了HK4 H&R百年紀念型手槍,其口徑為0.380英寸。該槍當時售價僅95美元,比同級的毛瑟HSc、瓦爾特PPK便宜,但不配0.22英寸LR轉換裝置。配用4種口徑轉換裝置的HK4手槍由於生產數量很少,現在極為罕見。

1980年代,市場轉向9x19mm口徑手槍,對其他口徑手槍的需求減少了。在此背景下,HK4手槍於1984年停產了。該槍在17年中的生產數量不明,但根據1981年美國進口的0.380英寸ACP口徑HK4手槍的生產序號“31040”推測,這種口徑的HK4手槍總產量不超過37000支。

結構特色

德國HK4式0.22in雙動袖珍手槍機構拆卸
HK4手槍是以毛瑟HSc手槍為基礎發展起來的半自動手槍,雖然結構上基本相似,但HK4全槍更輕,外觀平整,操作良好,而且獨具兩種轉換裝置,可發射不同發火方式和口徑的槍彈

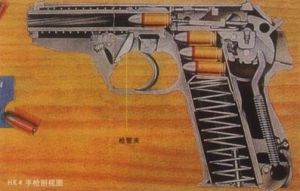

工作原理 該槍採用自由槍機式工作原理,槍彈擊發後火藥燃氣推彈殼向後,套筒隨之後坐,完成抽殼、拋殼和壓倒擊錘等動作,直到撞擊緩衝墊時才停止後坐,隨後在復進簧作用下復進,推下一發彈入膛,復進到位時便可扣動扳機擊發槍彈。

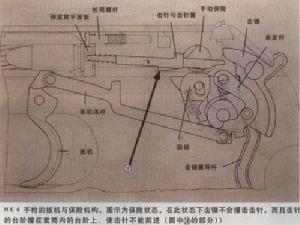

保險機構 手動保險位於套筒左側。將其上推露出紅點時為發射狀態,將其下推露出白點時為保險狀態。保險時,擊針後部下降,即使擊錘迴轉也不會打擊擊針。同時,擊針後部下降時,其下面的台階撞上套筒內的台階,擊針不能前進。該槍還設有空匣保險機構。

套筒與套筒座 套筒為鋼板衝壓加工製成,套筒座為鋁合金鑄造而成。這是減輕全槍質量的關鍵。鋁合金套筒座在現在已不稀奇,但在1960年代卻有著不同的意見。HK4手槍配用鋁合金套筒座也算是時代的先驅了。

瞄具 由片狀準星與矩形缺口式照門組成。

德國HK4式0.22in雙動袖珍手槍發單機構
扳機力 雙動時扳機力約85N,單動時約23N。

彈匣 0.22英寸口徑與0.25英寸口徑HK4手槍採用10發容彈量的彈匣,0.32英寸口徑HK4手槍採用9發容彈量的彈匣,0.380英寸口徑HK4手槍採用8發容彈量的彈匣。外觀特徵該槍只有擊錘前端外部突出,整體外觀平整,最大限度地減少了可被外物勾掛的突出部件,適宜在各種環境下使用。

轉換裝置 4種口徑的槍彈,彈底尺寸各不相同,尤其是0.22英寸LR彈與其他3種彈的差別最大。0.380英寸、0.32英寸、0.25英寸ACP彈的彈底窩平面則相同。HK公司以增大抽殼鉤的突出量,解決了3種口徑ACP彈共用同一個抽殼鉤的問題,並以改變抽殼鉤位置、調整彈底窩平面板實現發射中心發火式槍彈(3種口徑ACP彈)與邊緣發火式槍彈(0.22英寸LR彈)的轉換。同時,通過變換槍管復進簧彈匣來實現口徑的轉換。幾種口徑使用同樣的套筒,必須調整套筒後坐與復進的速度,這由更換不同強度的復進簧來實現。

槍械特色

德國HK4式0.22in雙動袖珍手槍HK4手槍
HK4手槍的彈底窩平面板非常獨特。該平面板裝於套筒內,用槍尾螺桿固定。平面板兩側分別制有中心發火式槍彈用的底窩(“Z”標誌)或邊緣發火式槍彈用的底窩(“R”標誌),槍尾螺桿固定孔的下方設有兩個擊針孔。發射中心發火式槍彈時,“Z”面朝前,擊針從下孔伸出,發射邊緣發火式槍彈時,“R”面朝前,擊針從上孔(靠近固定孔)伸出。HK4手槍由發射中心發火式槍彈改為發射邊緣發火式槍彈時,需取下槍管,用銷子或曲別針撬起抽殼鉤使之離開彈底窩平面板,然後再卸下並翻轉平面板使“R”面朝前。這些操作對熟練的射手並不難,但對一般用戶比較困難。

HK4手槍的身影在手槍市場雖然已很鮮見,但重新解讀該槍,其某些設計理念或許值得當今手槍借鑑。

德國造經典手槍

手槍是單人使用的自衛武器,它能以其火力殺傷近距離內的有生目標。手槍由於短小輕便,攜帶安全,能突然開火,一直被世界各國軍隊和警察,主要是指揮員特種兵以及執法人員等大量使用。隨著技術的進步,手槍經過長期的演變過程,已經發展成為種類繁多的現代手槍家族,並且性能和威力都有大幅度提高。
