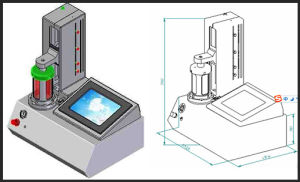

設備圖片
攜帶型凍土三軸試驗機 簡介描述
W3Z-200型凍土三軸試驗機是對0～-35℃低溫環境下的凍土進行力學試驗的額專用設備。該機可完成凍土試樣的等圍壓三軸剪下(壓縮)試驗、凍土三軸壓縮試驗、凍土蠕變試驗、常規三軸應力路徑試驗、常規三軸比例協調載入試驗、常規三軸循環載入試驗和分級載入試驗及凍結壁試驗等。
關鍵特性
微機控制凍土三軸試驗機，該結構合理，性能可靠，操作方便，控制部分採用高精度測量放大電路和數據採集系統，使測量精度更高，運行更穩定。1測量：採用高精度感測器，電子測量，確保測量精度；2數據處理：試驗完後依項目標準要求，自動進行數據處理；3調零：按下調零鍵，示值自動復零；4顯示：試驗載荷值、加荷速率、試驗曲線、參數設定，直觀明了；5安全保護功能：自動實現超載、破壞試驗條件保護；
設備功能
可完成的項目如下：1.常規凍土三軸剪下壓縮試驗。2.常規三軸蠕變及鬆弛試驗。3.常規三軸應力路徑及循環載入試驗。4.常規三軸分級蠕變及凍結壁試驗。5.人工凍土單軸剪下壓縮試驗。6.人工凍土單軸蠕變及鬆弛試驗。
技術參數
最大試驗載荷(N)200kN
負荷分檔10%,20%,50%,100%
負荷測量精度各檔±1%
軸向位移分檔20%,50%,100%
軸向位移精度各檔±1%
軸向位移量程±40mm
圍壓量程15MPa
圍壓分檔15MPa,8MPa
圍壓測量精度15MPa(±1%),8MPa(±2%)
三軸壓力室壓力0-15MPa連續可調
三軸壓力室精度±1%
軸向應變速度1mm/mim----5mm/min
軸向靜應力速度1MPa/min----3MPa/min
伺服液壓源流量：63L/min
壓力:21MPa
電源37.5kW/380V
主機外形尺寸(mm)1140X720X2180
主機重量(kg)1600試樣尺寸φ61.8X125,φ50X100
