微型智慧型機房

系統概述

微型智慧型機房HS-WZJ-A05微型智慧型機房
微型智慧型機房由機架式標準機櫃平台、工業精密空調和監控系統三大模組組成。機架式標準機櫃平台包括標準機架、循環風道和緊急通風系統;工業精密空調採用先進的變頻技術,實現機房溫度精準調節;監控系統則由電話監控系統和網路監控系統組成。

機架式標準機櫃平台

機架式標準機櫃內可安裝機架式交換機、機架式伺服器等網路設備;側壁有循環風道,能夠實現空氣內部循環和防塵的功能。不需要單獨設立機房,就可以對機櫃內設備起到很好的保護作用。

1)全櫃採用密閉結構,符合19英寸機架式機櫃工業標準,兼容公制標準和ETSI標準,各項指標均達到國際安全保護標準。

2)前後門採用鋼化玻璃門,具有很好視覺效果及強度。

 3)左右側壁是可拆卸的活動側板,一側安裝通風管道。循環風道使機櫃在密閉防塵的情況下能夠保持機櫃內溫度均衡並抑制局部熱點產生。

 4)門與機櫃接觸面採用磁性密封條;左右側門採用單貼面橡膠密封條;櫃體底部管線入口處填充自發泡泡沫填充劑。這種精心設計的全封閉結構為機櫃內的網路設備營造了無塵的運行環境。

南京華設最新專利產品南京華設最新專利產品

 循環風道:垂直安裝在櫃體側壁,其上下端分別設定進風口和出風口;位於櫃體頂部的進風口、空調出風口及第一緊急通風口三者相連通;出風口、空調出風口及第二緊急通風口位於櫃體底部。以上六大風口構成微型智慧型機房的循環與緊急散熱通道

正常狀態時散熱調溫原理:機房在正常工作時處於全封閉狀態,此時空調內機產生的冷風經空調出風口吹入循環通風道進風口,冷風沿通風管道達到出風口,與櫃內的熱空氣進行熱交換;在空調進風口的引風作用下,將交換後的熱量帶到空調內機,通過冷媒循環管道傳遞到空調外機,由空調外機將熱量散發到櫃外環境,從而實現了防塵和散熱的雙重效果。

緊急通風系統:櫃體側壁上下兩端分別開設第一緊急通風口和第二緊急通風口,兩道緊急通風口位於櫃體內側的一端分別安裝第一風門和第二風門。正常工作情況下,緊急通風系統不啟動,復位扭簧將風門關閉在緊急通風口上,急通風口與風門接觸面上設定密封條,防止外部空氣進入櫃體,實現密封。

緊急狀態時散熱調溫原理:當出現緊急突發情況(如短時間停電、空調外機停機等)時,若機房內部溫度超過了警戒溫度,緊急通風系統啟動,風門控制牽引器通過風門聯動拉線將第一風門、第二風門同時開啟,第一風門封閉住通風管道,此時通風管道失去作用。在空調進風口的引風作用下,櫃外冷風經第二緊急通風口進入櫃內,與櫃內熱空氣進行熱交換並由空調內機的風扇將這些熱量送出至空調出風口,經過第一緊急通風口到達櫃外,從而完成散熱過程,實現降溫目的,防止網路設備高溫損壞。

機架式精密空調組件

 工業級的機架式變頻空調器,主要零部件採用世界知名品牌,確保微型智慧型機房7X24小時穩定運行。空調內機為獨立於標準機櫃的標準機架式設備,方便維護與更換。

工業精密空調的外觀結構標準的安裝板和安裝孔設計,方便空調內機直接安裝在機架式標準機櫃內;冷媒循環管道連通空調內機和機房外部的空調外機,是機房內部空氣和外部環境空氣熱交換的冷媒載體通道;空調外機主要由散熱器、變頻器和變頻壓縮機組成。

工業精密空調的作用原理空調內機盤管利用循環風道與機房內的空氣進行熱交換,並通過與外機相連的冷媒循環管道將餘熱傳遞到機房外部的空調外機,由空調外機將餘熱散發到外部環境從而完成散熱過程,實現自動調溫。

工業精密空調的優點

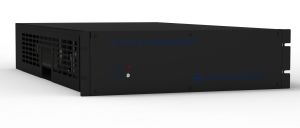

機架式精密空調(專利)機架式精密空調(專利)

標準化:易於安裝,方便擴展

精準性:與電子設備共處於同一空間環境中,利用變頻調節技術使溫度控制更加精準

高性價比:與傳統機房的空調器相比具有明顯的效率優勢和成本優勢

冗餘能力:一個機房可以同時安裝一台或多台空調內機,實現設備冗餘

監控系統

監控系統包括電話監控和網路監控兩大模組,對微型智慧型機房的運行狀態進行監視與管理。監控系統的主機控制機箱上能夠精確控制空調器高效運行;設定、顯示機房內部溫度和濕度;面板上還設定系統狀態、電話、通風、櫃門、保護等狀態指示燈,實時反映機房的運行狀況。

系統主控模組系統主控模組

 電話監控管理員可以用手機或者電話撥打分配給微型智慧型機房的電話號碼,電話監控系統自動接通電話並語音播報當前機房狀態,接受管理員控制指令;當機房出現溫度超過警戒值、空調器發生異常、櫃門被打開等異常情況時,電話監控系統自動撥打管理員預設電話,通告機房狀態,並接受管理員控制指令。

網路監控管理員還能夠通過計算機網路遠程監控微型智慧型機房運行。通過區域網路或網際網路實現對機房現場進行集中監控與視頻監視。

網路監控軟體的特點:

1)常規設定:機房溫度控制值設定、機房濕度限定值設定、管理人員電話號碼設定、添加/修改/刪除用戶等。

2)多級用戶許可權管理:實行用戶分級別管理,不同級別用戶有不同的操作許可權,提高系統安全性。

3)遠程視頻監控:遠程實時查看微型能機房控制系統的攝像頭視頻。

4)日誌事件管理:查看所有用戶的操作日誌,登錄日誌等實時操作和狀態記錄

系統擴展

微型智慧型機房具有模組化的結構設計,方便靈活的擴展特性,並能夠實行雙櫃雙空調、三櫃雙空調及以上多櫃多空調的組合級聯,從而拓展了機房空間,實現空調冗餘。目前微型智慧型機房有五種型號,它是以HS-WZJ-A03為基本單元,在此基礎上為不同規模的企業或者是企業的不同發展階段而量體裁衣。

微型智慧型機房技術參數

項目HS-WZJ-A05HS-WZJ-B05HS-WZJ-C05HS-WZJ-D05HS-WZJ-E05
容量38U2*38U2*38U3*38U4*38U
寬*深*高(mm650*980*19001300*980*19001300*980*19001950*980*19002600*980*1900
顏色灰和黑灰和黑灰和黑灰和黑灰和黑
機櫃/數量機架式標準機櫃/1機架式標準機櫃/2機架式標準機櫃/2機架式標準機櫃/3機架式標準機櫃/4
典型組件(專利)/數量工業精密空調模組/1工業精密空調模組/2工業精密空調模組/2工業精密空調模組/2工業精密空調模組/2
系統主控模組/1系統主控模組/1系統主控模組/1系統主控模組/1系統主控模組/1
選配組件網路監控模組濕度監控模組網路監控模組濕度監控模組網路監控模組濕度監控模組網路監控模組濕度監控模組網路監控模組濕度監控模組
標準ANSI/EIARS-310-D等ANSI/EIARS-310-D等ANSI/EIARS-310-D等ANSI/EIARS-310-D等ANSI/EIARS-310-D等

微型智慧型機房功能和特點

微型智慧型機房的功能

★密閉防塵★自動控溫控濕 ★電話監控★網路監控★告警★自動保護

微型智慧型機房的特點

★節能★防塵★省空間★減噪★禁止電磁輻射★人工智慧

微型智慧型機房建設具體實施方案

1)首先準備一間大約15~30平方米的房子,房子內需有接地螺柱;

2)在建造機房之前應事先採購好微型智慧型機房一套(根據設備多少和房間大小選購微型智慧型機房不同型號)、UPS(為選配器件)、裝修材料、辦公器件等;

3)安排施工人員對房屋進行必要的裝修,裝修部分包括走線槽、消防系統、接地系統。

4)為機房配置配電系統,配電系統包括主電源和備用電源,並設有自動空氣開關、接觸器、熔斷器、隔離開關等部件,以確保機房的安全。

5)將微型智慧型機房安置於房間內,安裝空調外機、安裝空調管道、連線信號線、連線電源線。在連線信號線與電源線時應注意一下幾點:

①連線機房感測器、喇叭、市電檢測、櫃門檢測、網線、電話線及空調連線信號線時應按照機櫃說明書中得順序進行連線;

②連線電源線時應注意將主機與空調分別連線,主機由市電和UPS供電,空調由市電供電;

③機房市電檢測的插頭應連線在UPS之前;

④機房控制機後板上的電源插座是用來連線機房內較為重要或發熱量較大的設備的,一般不用來連線其他非重要設備。

6)啟動微型智慧型機房,進行初始的設定,設定內容包括一下內容:

電話設定:用一部電話或手機撥打微型智慧型機房的電話,根據語音提示設定管理員、管理員密碼、管理員聯繫電話等;

網路設定:先設定微型智慧型機房的IP位址為區域網路內的IP位址,然後通過網頁訪問機房,並可在網頁內修改/設定機房的運行參數和管理員信息等。(此設定可在機房建造完成後進行)

7)微型智慧型機房正常工作後,可將需要保護的網路等設備安置在微型智慧型機房中,將一些重要的設備連線在微型智慧型機房的控制機上。

8)檢查一切正常後,微型智慧型機房便可正式投入使用。
