英文名:differential pressure gauge CYW-152B及CYW153B不鏽鋼差壓表(以下簡稱儀表)適用於化工、化釺、冶金、電力、核電等工業部門的工藝流程中測量各種液(氣)體介質的差壓、流量等參數。儀表結構全部採用不鏽鋼製成,其中的測量系統(雙波紋管急連線部件)、導壓系統(包括接頭、導管等)採用特種結構設計合理、工藝先進、具有體積小、重量輕、穩定性好、使用壽命長、外觀新穎、適應性強等優點。儀表接頭的連線形式有平行式(可直接與三閥組連線)和斜式兩種,能夠適應不同客戶的配套安裝。

全不鏽鋼差壓表

用途說明

儀表採用雙波紋管結構,即兩隻波紋管分別安裝在“工”字型支架兩側的對稱位置上。“工”字型之架的上下兩端分別為活動端和固定端,中間由彈簧片相連線;兩隻波紋管與表殼上的低壓接頭相連,齒輪傳動結構直接安裝在支架的固定端。並通過拉桿與支架的活動端相連線;度盤則直接固定在齒輪傳動機構上。

當施加不同壓力(一般高壓端高於低壓端)時,兩波紋管作用在活動支架上的力則不相等,使分別產生的位移,並帶動齒輪傳動機構傳動並予放大,由指針偏轉後指示的差壓值。

主要技術指標

1,差壓的測量範圍、公稱工作壓力、精確度等級及接頭螺紋尺寸;

差壓的測量範圍 公稱工作壓力 精確度等級 接頭螺紋尺寸

0-10 KPa 60 Kpa 2.5 M20×1.5 1/2”“NPT
0-16 100



0-25 160



0-40 250



0-60 400



0-100 600



0-0.16 MPa 1 KPa

0-0.25 1.6



0-0.40 2.5



0-0.60 4



0-1 6



0-1.6 10



0-2.5 10



2,導壓系統及外殼等材料

零件名稱 材質牌號(代號)
接頭、導管 OCa17Ni12Mo2(316)
波紋管 OCa17Ni14Mo2(316L)
表殼、表蓋、表環 OCa18Ni9(304)

氣體用差壓表

用途

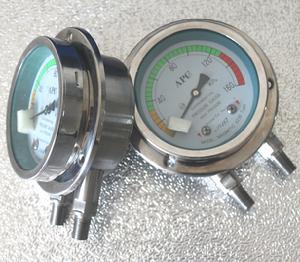

差壓表 差壓表

醫藥行業GMP認證專用儀表;用於測量藥廠、電子廠潔淨室潔淨廠房的正負壓差,暖通空調,淨化空調,淨化颱風淋室專用表,潔淨空調過濾網壓差的檢測等

使用情況

範圍:0-60Pa、0-±60Pa、0-125Pa、0--±125Pa、0-250Pa、0-±250Pa、0-500Pa、0-750Pa等81種範圍規格。

壓力限制:-68KPa~103KPa

最大過壓:172KPa(高壓選項過壓達551.6KPa)

精度:±2%F.S.O.

外型:120.65X55.56mm

重量:460g

標準附屬檔案:兩個1/8"NPT插頭,用於兩個壓力管嘴,兩個1/8" 管螺紋,用於橡膠管接頭。三個帶螺栓的埋頭安裝接口(安裝環、按扣環固定器用於替換中壓和高壓壓力計上附屬檔案的三個接頭)。

指針式氣體用差壓表 指針式氣體用差壓表
差壓表 差壓表
全不鏽鋼差壓表圖片說明 全不鏽鋼差壓表圖片說明
