產品介紹

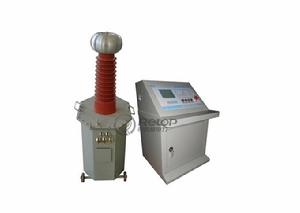

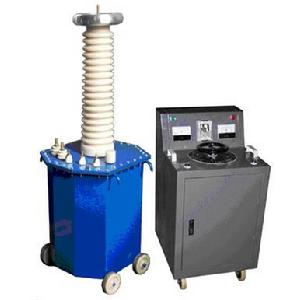

工頻耐壓測試儀執行標準：DL/848.2-2004

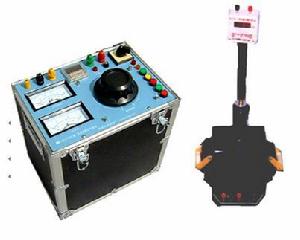

攜帶型交直流耐壓試驗儀廣泛套用於電工製造部門、電力運行部門、科研單位和高等院校。攜帶型交直流耐壓試驗儀適用於現場！
特性
● 全天候超大LCD
4.7尺超大屏液晶顯示，讀數清晰、直觀(日光下可見)、高速熱敏印表機,試驗結果可查看和列印。
● 數字式校準方式
全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易於控制(此功能帶密碼保護)
● 試驗全過程同屏顯示
高低壓電壓、電流四路測量方式，可實時監測高低壓電流、電壓值。同屏劃分為電壓電流動態顯示區、設定數據區、狀態信息顯示區、結果顯示區，讓試驗過程一目了然。● 高速採集信號
採用高精度感測器和高性能14位AD採集晶片，可自動捕捉峰值電壓、電流，便於做擊穿試驗。
● 智慧型化操作全過程
任選自動及手動操作、交直流耐壓方式或串級耐壓方式，任意設定輸出電壓、高低壓電流上限和計時時間。
● 系統診斷分析功能
系統具有耐壓試驗自動診斷分析功能，易於發現試品擊穿、閃絡等故障及幫助解決問題。
● 全面保護功能
完善的過壓、過流保護，設定值上限保護。逼近式調壓算法，到達設定電壓後自動計時，計時結束後自動降壓回零。在顯眼位置增設“緊急停”，試驗過程中可隨時切斷電源。
● 系統幫助功能界面
進入功能界面後，可以選擇 “時鐘設定”、“注意事項”、 “接線示意圖”等界面。可設定時鐘的時間，為列印報表提供時間依據；可為用戶提供一些操作規範和安全注意事項；可方便用戶根據接線示意圖正確接線。
● 雙重過流保護，測試更安全
超過設定高低壓電流任一電流時自動切斷電壓輸出，降壓回零，並發聲光報警。
● 安全零位檢測
具有回零檢測功能，回零確定後方可進行下一步操作，安全可靠。
● 適用局放試驗
可與無局放試驗變壓器配合，作為局放系統的操作部分，系統局放小於5pc.
● 絕緣阻抗檢測功能
具有絕緣阻抗檢測功能，直接反映被試品絕緣強度。
● 超強適應能力
精良的軟硬體抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。
● 強大的擴展功能
可選配接地檢測功能，試驗開始前確定安全接地後方能升壓。
可預留門連鎖、警燈、警鈴等接口，滿足不同客戶需求。
可選配遠程通信、外接分壓器校驗接口等
可選配預設不少於兩個電壓和時間點，系統可根據預設電壓自動升、降壓過程並保持時間。
● 試驗結果聲音警報功能
試驗結果聲音報警功能，試驗通過或試驗失敗時，設備會發出不同的報警聲音，試驗人員可直接由報警聲音辨認試驗的結果
意義
工頻耐壓測試儀工頻耐壓試驗儀採用串聯諧振耐壓試驗裝置耐壓（又稱為變頻串聯諧振裝置或串聯諧振耐壓試驗設備），是 最新一代、特別適用於大容量容性試品（如發電機、電纜等）的交流耐壓試驗設備 。非常方便現場使用 電力設備在運行中，絕緣長期受著電場、溫度和機械振動的作用會逐漸發生劣化，其中包括整體劣化和部分劣化，形成缺陷。工頻交流耐壓試驗是鑑定電力設備絕緣強度最有效和最直接的方法，是預防性試驗的一項重要內容。此外，由於交流耐壓試驗電壓一般比運行電壓高，因此通過試驗後，設備有較大的安全裕度，因此交流耐壓試驗是保證電力設備安全運行的一種重要手段。
裝置
工頻試驗裝置按介質可分以下幾種：
油浸式試驗變壓器：體積大，重量重，容量大，維修方便，後期維護費用高；主流產品。
充氣式試驗變壓器：需後期維護，滅弧性好，重量輕，有危險性。
乾式試驗變壓器：免維護，重量輕，體積小，可倒放，成本高。
串激式高壓試驗變壓器:容量小、電壓低、重量輕，便於運輸，接線繁多，成本高。
試驗過程
工頻耐壓試驗驗電氣設備絕緣耐受工頻電壓作用能力的試驗。試驗時，按規定將被試品接入試驗迴路，逐步升高電壓至標準規定的額定工頻耐受電壓值，保持1 min，然後迅速、均勻地降壓到零。在規定的時間內，被試品絕緣未發生擊穿或表面閃絡，則認為通過了該項試驗。工頻交流耐壓試驗所施電壓高出電氣設備額定工作電壓，通過這一試驗可以發現很多絕緣缺陷，尤其對局部缺陷更為有效，其缺點是可能在耐壓試驗時給絕緣帶來一定損傷，所以應在絕緣電阻、介質損耗因數等項目試驗合格後，才可進行工頻交流耐壓試驗。工頻耐壓測試儀技術參數：
● 輸出容量: 0~50kVA（根據用戶定做）
● 儀表電壓: 0 ～ 100V (其它範圍可定製)
● 輸出電壓: 0 ～ 200V/400V
● 電壓測量精度: 1.0 %FS ±3 字
● 電流測量精度: 1.0 %FS ±3 字

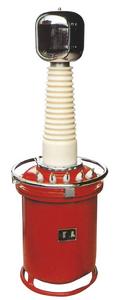

相冊● 計時長度: 0-9999s(特殊模式可於長時間工作)
● 環境溫度: -20℃~+50℃
● 環境濕度: 不大於85%RH
● 海拔高度: <1000m
● 儲存溫度： -25℃ ~ +55℃
主要設備配件
● 高壓濾波電容
● 限流電阻
● 保護球隙
● 絕緣支架
● 微安表
● 分壓器
● 放電棒
● 油杯
