工藝物料流程圖

工藝物料流程圖（簡稱物流圖，國外稱工藝流程圖PFD，Process ，應繪製工藝物料流程圖，簡稱物流圖。 物料流程圖主要反映化工計算的成果，使設計流程定量化。

定義

工藝物料流程圖（簡稱物流圖，國外稱工藝流程圖PFD，Process Flowesheet Diagram）工藝流程草圖不僅表達了方案的成果，而且是進行化工工藝計算的圖解標。從草圖上，可以看出必須對那些生產工序、步驟或關鍵設備進行計算，不至於混亂、遺漏和重複。本當化工工藝計算即物料衡算與熱量衡算完成後 ，應繪製工藝物料流程圖，簡稱物流圖。物流圖作為初步設計階段檔案之一，提交設計主管部門和投資決策者審查，如無變動，在施工圖設計階段不必重新繪製。物料流程圖主要反映化工計算的成果，使設計流程定量化。有時由於物料衡算成果龐雜，常按工段（工序）分別繪製流程圖。其主要內容是設備圖形、物料表和標題欄。

特點

設備圖形和流程線

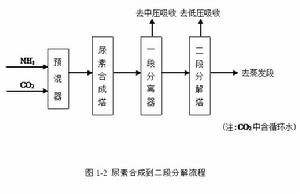

尿素合成到分離工段的物料流程簡圖

　設備圖形按設備外形繪製，儘量按比例。但有時簡單的流程外形不必精確，常採用標準規定的設備標示方法，簡化繪製。又得設備甚至簡潔化為符號形式，如換熱器，用於冷卻則在用細線畫的圓上加上斜向的箭頭，表示冷卻水的進出；用於加熱則在園中加畫一個斜向下的箭頭線，表示蒸汽進出；物料與物料之間的換熱，則在園中加畫一細折線與物料流程圖相連。
要標註設的位號及名稱，設備名稱用中文寫。如果設備相同，不止一台則在數字之間加上大寫的A、B…，
如 RO0318A、R0318B等。
有些主要設備應註明其特殊材質、主要工藝操作條件和結構特徵，如不鏽鋼、高錳鋼、反應溫度、壓力、塔板數、換熱器的結構特點等。
物料變化和物流表
　對於物料發生變化的設備，要從物料管上畫一個引出線，並於引出線端用列表的形式表示物料的組成、名稱、質量流量（kg/h）、質量分數、摩爾流量（kmol/h）。如果組分複雜，變化又交多，在物流圖的管線旁很難一一列表表達。甚至於還可以吧物流表作為圖的附屬檔案，或將圖紙延長，或者單獨彙編成冊，與管道編號相對照列出。
流程中產生的“三廢”，亦應在有關管線中註明其組分、含量、排放量等等。
物料的某些工藝參數，例如物料溫度、壓力等可在流程線旁註明。
