結構和功能

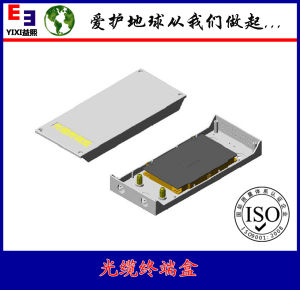

工程塑膠ABS材質光纜終端盒
光纜終端盒簡稱OTB，是在光纜敷設的終端保護光纜和尾纖熔接的盒子，主要用於室
內光纜的直通力接和分支接續及光纜終端的固定，起到尾纖盤儲和保護接頭的作用。
技術參數
工程塑膠ABS材質光纜終端盒連線器損耗（包括插入、互換、重複） ≤0.5dB
插入損耗 ≤0.2dB
回波損耗 FC/PC≥40dBFC/UPC≥50dBFC/APC≥60dB
拉伸 ≥500N（盒體與任一光纜間能承受的軸向拉伸力）
壓扁 ≥200N（垂直靜電力）
絕緣電阻 ≥2×104MΩ(500V/DC)（盒體高壓防護接地裝置與盒體之間）
抗電壓強度 ≥3000V(DC)/1min不擊穿、無飛弧（盒體高壓防護接地裝置與盒體之間）
阻燃性 符合GB/T5169.7-1985標準（針對工程塑膠ABS材質）
使用壽命 >20年
基本結構及配置
產品規格及材質
產品規格和材質
主要配置及功能
主要配給及功能主要配給及功能
產品特點
1.重量輕、強度高，環氧靜電噴塑，外形美觀，使用方便。
2.熔接盤採用疊加式結構，配置靈活，可取下到工作檯上熔接，操作維護方便快捷
3.內配光纜固定裝置、熔接盤和過線夾，並有可靠的接地裝置。具有光纜固定，熔接功能，起熔接光纜的作用，用於實現尾纖和光纜的連線
工作環境
工作溫度：-25℃～+40℃；相對濕度：≤85%(+30℃時)；
儲存溫度:一25℃～+55℃；大氣壓力：70kPa～106kPa。
使用說明.
1.擰開上面的螺絲，打開上蓋
2.預留出要熔接的光纜，將光纜內的鋼絲固定在前端的支架上，並將光纜固定在進纜口
3.將預留出來的光纜剝開跟尾纖用光纖熱縮管熔接在一起，固定在熔纖盤裡。
4.蓋上上蓋，擰上螺絲。
