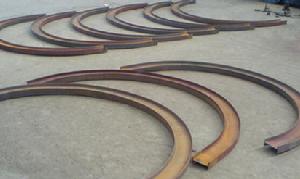

工字鋼煨彎

工字鋼煨彎

一般採用熱煨法。注意:煨制過程要隨時保證工字鋼(鋼板或角鋼)的豎面與工作平台保持垂直,不能有扭曲,這樣的導軌才能運行順暢。如果不小心煨過了頭,可以採取加熱內弧或冷卻外弧的方法進行校正。注意:加熱要均勻,溫度不能太高(暗紅色就可以了)。防止過頭的方法,是在工作平台上事先畫出要煨的彎曲線,在停止的地方焊一個定位檔。


生產工藝:

一般採用熱煨法。先量好要煨彎的長度(例如中心半徑R=500mm,90度彎時,煨彎長度=2*500*3.14/4=785.4mm),將此長度分為幾等份(板厚或型鋼尺寸大時,分的等份多一點),每次加熱一段,一段一段挨著煨(例如:90度彎分9份,每次就煨大約10度角)。不能性急,一次煨過來是不行的,那樣出來的活兒不規矩歪歪扭扭,不好調正。第一段煨好後用水冷卻下來,再加熱第二段.......。注意:煨制過程要隨時保證工字鋼(鋼板或角鋼)的豎面與工作平台保持垂直,不能有扭曲,這樣的導軌才能運行順暢。 如果不小心煨過了頭,可以採取加熱內弧或冷卻外弧的方法進行校正。注意:加熱要均勻,溫度不能太高(暗紅色就可以了)。防止過頭的方法,是在工作平台上事先畫出要煨的彎曲線,在停止的地方焊一個定位檔。
工字鋼抗彎強度計算方法
一、梁的靜力計算概況
1、單跨梁形式: 簡支梁
2、荷載受力形式: 簡支梁中間受集中載荷
3、計算模型基本參數:長 L =6 M
4、集中力:標準值Pk=Pg+pq =40+40=80 KN
設計值Pd=Pg*γG+Pq*γQ =40*1.2+40*1.4=104 KN
二、選擇受荷截面
1、截面類型: 工字鋼:I40c
2、截面特性: Ix= 23850cm4 Wx= 1190cm3 Sx= 711.2cm3
G= 80.1kg/m
翼緣厚度 tf= 16.5mm 腹板厚度 tw= 14.5mm
三、相關參數
1、材質:Q235
2、x軸塑性發展係數γx:1.05
3、梁的撓度控制 [v]:L/250
四、內力計算結果
1、支座反力 RA = RB =52 KN
2、支座反力 RB = Pd / 2 =52 KN
3、最大彎矩 Mmax = Pd * L / 4 =156 KN.M
五、強度及剛度驗算結果
1、彎曲正應力σmax = Mmax / (γx * Wx)=124.85 N/mm2
2、A處剪應力 τA = RA * Sx / (Ix * tw)=10.69 N/mm2
3、B處剪應力 τB = RB * Sx / (Ix * tw)=10.69 N/mm2
4、最大撓度 fmax = Pk * L ^ 3 / 48 * 1 / ( E * I )=7.33 mm
5、相對撓度 v = fmax / L =1/ 818.8
彎曲正應力 σmax= 124.85 N/mm2 < 抗彎設計值 f : 205 N/mm2 ok!
支座最大剪應力τmax= 10.69 N/mm2 < 抗剪設計值 fv : 125 N/mm2 ok!
跨中撓度相對值 v=L/ 818.8 < 撓度控制值 [v]:L/ 250 ok! 驗算通過!
