小姓水電站

概述

小姓水電站位於四川省北部阿壩州松潘縣境內,是岷江上游右岸一級支流小姓溝規劃中的第二級電站。為低閘引水式電站,裝機容量2*1.2萬KW。取水樞紐位於紅土鄉境內莫須溝下lKM的的馬拉墩處,電站廠房位於小姓鄉境內龍頭寺下游小姓溝河床左岸台地上。壩址距廠區約10km,工程區距鎮江關平均公路里程27km,距松潘縣城約70km,距兩河口約103km,距茂縣約13lkm,距都江堰約262km。

電站樞紐

小姓電站裝機容量2×1.2萬KW,為低閘引水式電站工程,由攔河閘壩、進水口、引水隧洞、調壓井、壓力管道及地麵廠房等建築物組成。

本電站工程等級為Ⅳ等小(1)型工程,永久性主要水工建築物等級為4級,永久次要建築及臨時建築物等級為5級。

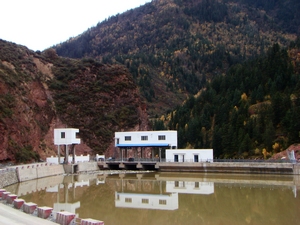

攔河閘壩軸線長119.2m,由左右攔河壩段和三孔泄洪沖砂閘組成,泄洪沖砂閘室段長22.OOm,布置在閘壩中部(2#、4#壩段之間),設3孔開敞式閘,採用平板閘門,每孔淨寬5.OOm,中墩厚2.00m,邊墩厚1.5m,閘底板高程2759.5Om,閘頂程2771.5Om,閘室後接護坦、消力池,消力池底板高程2757.5Om。閘壩左右岸設砼重力式擋水壩段,壩段長分別為22.20m和75.OOm。壩基最低高程2751.49m(六壩段),壩頂高程2771.50m。閘壩基礎採用兩排固結灌漿防滲,灌漿鑽孔深度深入基岩5.OOm,間排距2.5米。
取水口設計為壓力式進水口,底板高程2761.50m,閘孔口尺寸3.1×3.1m。取水口與攔河壩二壩段設有砼擋渣牆,取水口閘墩上游設有33米砼擋渣牆,砼擋渣牆上游設有120米漿砌石擋渣牆,漿砌石擋渣牆採用鋼筋石籠護腳,鋼筋石籠寬2米,高2米,擋渣牆頂部設有砼防撞墩,對過壩公路具有安全防護作用。
引水隧洞為馬蹄型有壓隧洞,洞徑3.8m,長度10.573KM,根據不同的地質條件,由地質工程師根據現場地質情況不同,引水隧洞開挖型式分為城門洞型或馬蹄型,不同地質洞段設計按不同的結構型式進行永久支護,主要有40cm厚鋼筋砼襯砌段(不同洞段結構採用不同型號的鋼筋);10cm厚掛網、錨桿、噴砼支護;隨機錨桿支護等。
調壓井結構型式為水室式,大井開挖直徑9m,小井開挖直徑為4米,調壓井底高程為2709.80m,調壓井總高度約82.3m,大井高52.3米,小井高30米,砼襯砌大井厚度為80cm,小井砼襯砌厚度為50cm。調壓井上部由交通洞進入,交通洞開挖斷面3.5×4米城門洞型,交通洞長92米。
高壓豎井總高度為119.2m(上平洞中心線高程為2711.73m,下平洞中心線高程為2596.33米),豎井開挖直徑4.3m,砼襯砌厚度60cm,高壓豎井與調壓井之間有50長上平洞連線,下平洞段長約779m。下平洞與豎井相接通過5米長的漸變斷連線,漸變斷後接77米鋼筋砼襯砌段,10+500米樁號後為壓力鋼管襯砌段,壓力鋼管安裝內徑2.6m,不同地質圍岩採用不同鋼襯厚度,壓力鋼管厚為10~32mm,設計砼襯砌厚度為6Ocm ,下平洞開挖斷面面積12.07m。壓力鋼管出口段為土洞,土洞長20.5米(樁號:11+164~11+184.5)。
電站廠房位於小姓鄉平安村龍頭寺下游小姓溝河左岸台地上,廠區內布置有主副廠房、升變電開關站及綜合樓,安裝間位於主廠房下游,副廠房位於安裝間後,主副廠房、安裝間平面布置總的尺寸為36.7×34.8m,內安裝2 台 12MW的混流式水輪發電機組。
升變電開關站位於廠房下游,緊靠廠房布置。升變電站位於開關站的上游,與開關站構成一個整體。升變電開關站由主變油池、避雷裝置及構支架等構成,升變電開關站平面布置總的尺寸為44.9×24米。
廠區辦公生活設施為綜合樓,綜合樓位於開關站下游,離開關站約20米,綜合樓兼有辦公、宿舍、生活等綜合性小樓,小樓共二層,總站地面積為1098m,綜合樓布置成四合院型式,為磚混結構。
為確保廠區投運時安全渡汛,規整廠區建築物布置,設計在臨河側設定了防洪牆,防洪牆從6#支洞下游外的河邊始,至綜合樓下游與鎮毛公路相接處,總長度約360米。
