導纜裝置

導纜孔

為圓形或橢圓形的鑄鋼件,導纜孔一般嵌在舷牆上(多見於船中),系纜經過它時,接觸面呈圓弧形,避免了舷牆對系纜的切割作用,也便於系纜琵琶頭順利通過。但導纜孔對系纜的磨損比較嚴重。
導纜孔

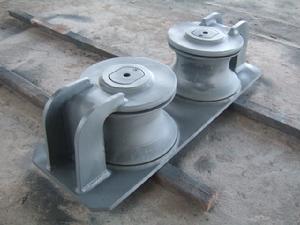

導纜鉗

導纜鉗的形式比較多有閉式和開式、無滾輪和帶滾輪等種類。其中主要是以無滾輪和帶滾輪進行分類的。導纜鉗一般都採用鑄造,有整體式和組合式兩種。通常裝在舷邊,如圖4-7所示。多見於船首、尾部。為了減輕對系纜的摩擦船舶多採用滾輪式導纜鉗。
導纜鉗

滾輪導纜器

滾輪導纜器一般設於船舷,由數個滾輪並立組成。

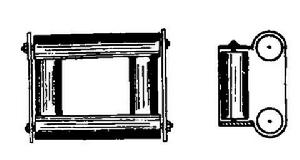

滾柱導纜器

一般設在甲板端部,也稱萬嚮導纜器。這種導纜器在孔的左右及上下均設滾輪或滾柱,大大減少了纜繩通過時的摩擦力。
滾柱導纜器

導向滾輪

裝在甲板上的圓台形基座上,位於舷邊導纜器與絞纜機之間,用來改變纜繩方向,以便引至捲筒。滾輪旁的羊角可以防止系纜鬆弛時滾落到甲板上。導向滾輪通常作為配合錨機絞纜的導纜裝置。
