導熱塑膠

簡介

導熱塑膠：利用導熱填料對高分子基體材料進行均勻填充，以提高其導熱性能。導熱性能的好壞主要用導熱係數（單位：W/m.k）來衡量。
導熱塑膠分為兩大類：導熱導電塑膠和導熱絕緣塑膠。

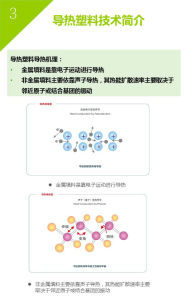

導熱塑膠簡介

成分結構

導熱塑膠主要成分包括基體材料和填料。基體材料包括PPS、PA6/PA66、LCP、TPE、PC、PP、PPA、PEEK等；填料包括AlN、SiC、Al2O3、石墨、纖維狀高導熱碳粉、鱗片狀高導熱碳粉等。

產品特性：

（1）散熱均勻，避免灼熱點，減少零件因高溫造成的局部變形
（2）重量輕，比鋁材輕40-50%
（3）成型加工方便，無需二次加工
（4）產品設計自由度高
缺點：目前由於材料價格較高，使用受到一些限制。

套用領域

導熱塑膠套用廣泛，包括led燈罩、開關外殼，筆記本外殼，手機殼體、水箱、馬達線圈骨架等。　

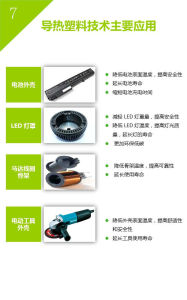

導熱材料套用領域

加工參數

黑色PPS基材導熱塑膠
ltems MethodUnits PPS
Thermalconductivitythroughplane(層間導熱係數) ASTM1461-07 W/m-k 2
Thermalconductivityinplane(層內導熱係數) W/M-K 18
Flamererardancy(阻燃性) UL94 1.8mm VO
VolumeResistivity(體積電阻) D257 Ωcm <10000
Moldshrinkage(注塑收縮率) D955 % 0.3-0.7
SpecificGravity(比重)D792 g/cm3 1.62
MeltFlowRate(熔融指數) D1238 g/10min /
TesnileStrength(拉伸強度) D638 Mpa 64
ElongationatBreak(斷裂伸長率) D638 %<0.5
FlexuralStrength(彎曲強度) D790 Mpa 101
FlexuralModulus(彎曲模量) D790 Mpa 10020
IzodImpact(懸臂樑衝擊強度) 　J/M 3.6
N-ChrpyImpact(簡支梁衝擊強度) ISO179/1eA KJ/m2 /
白色PA6基材導熱塑膠

項 目 美國材料試驗協會ASTM 單位 性能

導熱係數 W/M-K 板間2W/M-K
板內14W/M-K
密度Density D792 g/cm3 1.65
拉伸強度TensileStrength D638 MPa 65
斷裂伸長率BreakingElongation D638 % 2
彎曲強度FlexuralStrength D790 MPa112
彎曲彈性模量FlexuralModulusD790 MPa5500
Izod缺口衝擊IzodNotchedImpact D256 J/m50-80
熱變形溫度HeatDistortTempD648 ℃ 188
阻燃性（UL-94）Flammability/ / V0
注塑收縮率Shrinkage D955 %0.3-0.6
體積電阻率VolumeResistivityD257 Ω.cm1013
