對焦目鏡

對焦目鏡

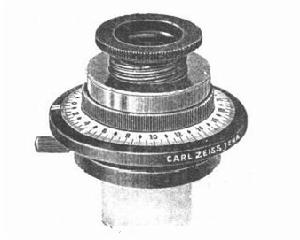

小圓圈四邊的十字劃線是標明對焦標準線。 調焦看到雙線十字才算對的圓盤的目鏡。 再旋轉內殼使十字劃線對準所要測定的標本的角邊。

名詞解釋

在顯微照像的顯微鏡中接目鏡和照像暗箱之間銜接的變焦目鏡叫對焦目鏡(focus-ing eyepiece)。

目鏡原理

當把標本放在載物台上對好物鏡焦距時在對焦目鏡中物像清晰。如果對焦目鏡中物像不清晰,就要進行調焦。同時在調焦目鏡視野中可以看到不同大小的取景框域。大框為拍攝24mm X 36mm膠片,還有4" X 5”和9cm X 12cm框域。大的圓圈是平均測光範圍,小圓圈是點測光範圍。小圓圈四邊的十字劃線是標明對焦標準線。在視野中只出現單條十字線,說明對焦不準確,說明拍不上清晰照片。調焦看到雙線十字才算對的圓盤的目鏡。

使用方法

當使用時外殼固定不動。先記錄十字劃線出處的角度。再旋轉內殼使十字劃線對準所要測定的標本的角邊。讀出所旋轉的數值即得待測角。這是較粗糙的測角法,就像測微尺所得粗糙的長度一樣。
