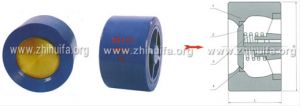

對夾式靜音止回閥

對夾式靜音止回閥特點與套用

CVWR對夾式靜音止回閥採用流體型設計，水頭損失較小；內部彈簧可加速關閉，達到靜音效果；金屬對金屬確保密封的可靠性；安裝空間小。CVWR對夾式靜音止回閥可安裝於水泵出水口處，能避免產生水錘、水擊聲和破壞性衝擊，達到防止逆流和保護設備的目的。CVWR對夾式靜音止回閥已被廣泛用於給排水、消防、建築、暖通、工業系統。

對夾式靜音止回閥主要技術參數

公稱通徑 DN40～250mm
公稱壓力MPa 1.0/1.6
工作壓力℃ -10～80
密封試驗 1.1倍公稱壓力
殼體試驗 1.5倍公稱壓力

對夾式靜音止回閥主要材質說明

序 號 零件名稱 材 質
1 閥 體 GG25
2 閥 瓣 Bronze
3 彈 簧 SUS316
4 閥 座 Bronze

對夾式靜音止回閥主要尺寸及重量

型號 公稱通徑DN L D
CVWR-0040 40 45 90
CVWR-0050 50 55 105
CVWR-0065 65 70 125
CVWR-0080 80 75 140
CVWR-0100 100 95 160
CVWR-0125 125 115 195
CVWR-0150 150 135 215
CVWR-0200 200 160 270
CVWR-0250 250 200 325
