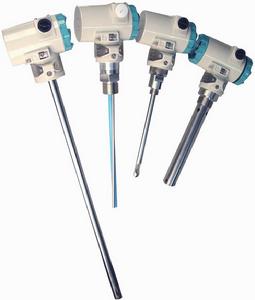

主要特點
1、結構緊湊、體積小，安裝維護簡單，統一外形尺寸。2、多種信號輸出形式，方便不同系統配置。
3、聚四氟乙烯探級，耐酸、鹼等強腐蝕性液體及高溫。
5、全密封鋁合金外殼及不鏽鋼聯接件。
6、對高溫壓力容器與測量常溫常壓一樣簡單，且測量值不受被測液體的溫度、比重及容器的形狀、壓力影響。
7、測量、輸出兩端和測量、輸出、電源三端隔離器多種電路結構方式，自帶隔離器，適應不同信號接地方式。
8、完善的過流、過壓、電源極性保護
主要技術指標
測量範圍：0.2-20米精度：0.2級、0.5級、1級
探級耐溫：-40-+250℃
允許容器壓力：-0.1MPa-2.5MPa
測量介質：電導率不低於10-3s/m的酸、鹼、水等非結晶導電液體。
供電電源：DC12-35V(隔離式為DC21-27V)
工作電流：(輸出20mA時)非隔離二線，三線制：20mA
兩端隔離三線制：<32mA三端隔離四線制<35mA
輸出信號：4-20mA(0-10mA，0-20mA)
輸出保護：27mA
測量、輸出、電源之間隔離耐壓：1000V
量程調節範圍及零點移：≥±30%FS
變送器主體尺寸：φ76×85
測量理原理

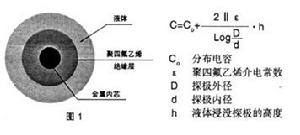

電容塵液位測量原理為探級與導電液體構成一電容器，其中探級線的金屬內芯為電容的一極，導電液體為電容的另一極，中間為高穩定性的聚四氟乙烯，即探級線的絕緣外層作為兩極之間的介質，隨著液位的變化，液體包圍探級線的面積隨之改變，使構成電容器兩極的相對面積改變，導致型號定義
量程範圍| | 最小量(m) | 最大量程(m) | 說明 | ||||||||
| A | 0-0.2 | 0-20 | 用於金屬容器 | ||||||||
| B | 0-1 | 0-20 | 絕緣材料容器，地下水池等 | ||||||||
| 電路特點 | |||||||||||
| | 1 | 非隔離兩線制 | 圖2 | ||||||||
| | 2 | 非隔離三線制 | 圖3 | ||||||||
| | 3 | 輸入、輸出兩端隔離三線制 | 圖4 | ||||||||
| | 4 | 三線隔離四線制 | 圖5 | ||||||||
| | 結構形式 | ||||||||||
| | | F | 分體式 | 探級引出處溫度>65℃時選用 | |||||||
| | | L | 聯體式 | 探級引出處溫度<65℃時選用 | |||||||
| | 探級形式 | ||||||||||
| | | R | 軟線探級 | 圖6 | |||||||
| | | B | 棒式探級 | 圖7（最大長度2米） | |||||||
| | 過程聯接 | ||||||||||
| | | 1 | M20×1.5螺紋聯接（不鏽鋼） | 軟線 | |||||||
| | | 2 , | M27×2螺紋聯接（不鏽鋼） | 棒式 | |||||||
| | | 3 | 法蘭聯接 | 軟線、棒式 | |||||||
| | | 4 | 壓力測量筒 | 軟線、棒式 | |||||||
| | | | | | | | | | | | |
| | A | 2 | L | R | I |
型號示例：
量程0.2-20米(具體量程由用戶確定)，非隔離二線制，聯體式軟線探級，M20×1.5過程接口
為適應現場配電及不同信號接地方式，變送器的電路結構分為非隔離二線制，測量，輸出兩端隔離三線制和測量、輸出、電源三端隔離四線制，原理見圖2，圖3，圖3，圖4，圖5。
非隔離變送器可在DC12-35V電源下可靠工作，電源電壓與輸出信號負載電阻的關係如圖6所示。對隔離式變送器，供電電源必須保證在21-27V範圍內。
電容的變化，根據同心筒狀電容的公式可寫出液位高度與電
典型安裝示例
在容器內有攪拌或液體可能產生大量汽泡時，為保護探極線和液體波動及氣泡而產生的虛假液位，可
重外錘的配置方法及示例
重錘配置在探極級的最下端(僅軟線探極用)，其作用為拉直和穩固探極線，量程<0.5米時，在液面比較平穩的情況下也可以靠探極線自身的強度伸直而不配重錘。在出廠時，探極線的下安裝注意事項
1、變送器採用電容測量原量，探極線的外絕緣層為耐高溫、耐腐蝕、抗老化且化學穩定性極高的聚四氟乙烯材料，正常工作中與被測液體之間處於絕緣狀態。安裝時一定注意保護好探極線的外絕緣層，一旦損傷，將導致使用壽命縮短或安裝失敗。探極線安裝結束後 ，使其全部浸入液體時，探極線與液體(或金屬容器外壁)的絕緣電阻應>20MΩ(用數字萬用表20MΩ檔測量)，測量絕緣電阻時，應將探極線與變送器的連線暫時斷開。
2、變送器露天安裝時，探極線不能裸露於容器以外，以免
調試
1、零點調校在變送器安裝完畢後，將信號迴路串入電流表，液位處於測量的最低位置時，調整“零點調節”電位器(在電路板標有“W1”，)如圖，使信號輸出4mA，(順時針調節零點升高，反時針調節零點減小)。
2、量程調校
液位上升至最高測量點時，變送器輸出應為20mA，如有偏差，可調整“量程調節”電位器(電路板標有“W2”，)如圖，順時針調節輸出增大，反時針調節輸出減小，但應注意量程調整後會影響零點，所以每次調整量程電位器後必須重新校正零點，而量程電位一旦確定後，零點的校正不會影響量程。因此，變送器在出廠時，已將“量程調節”電位器校準在用戶要求的量程，安裝時只需校正零點即可。
零點與量程的調整必須在變送器通電15分鐘電路工作穩定後進行，且儘量接近正常工作時的溫度，壓力等條件。
射頻電容液位變送器缺點：
射頻電容液位變送器在測量水、酒精等黏度小的介質時確實非常好用，準確度非常高，但如果被測介質有一定的黏度時會附註在感測器上，使感測器誤報數據。產生虛假液位。建議在測量有黏度的介質時不用此產品。

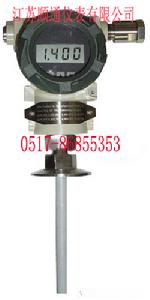

優勢分析
結構簡單：無任何可動或彈性元件，因此呆靠性極高，維護量極少。安裝方便：內裝式結構尤其顯示出這一特點，無需任何專用工具。
調整方便：零位、量程兩個電位器可在液位檢測有效範圍內任意進行零點遷移或量程的改變，兩個調整互不影響。
用途廣泛；適用於高溫高壓、強腐蝕等介質的液位測量。
主要技術指標
有效檢測範圍：0-0.2-20m
精 度：0.5級、1級、1.5級
承壓範圍：負壓、常壓、高壓(32MPa以下)
工作溫度：-50～240℃
環境溫度：-20～75℃
適用介質：酸、鹼、鹽或對聚四氟乙烯無腐蝕的任意介質
輸出信號：4-20mA、二線制
供電電源：負載電阻 0-750Ω DC24V
固定方式：螺紋安裝M20×1.5、M27×2 法蘭安裝DN15、DN25、DN50、DN80。
現場顯示：模擬顯示0-100%、數字顯示、現場深度
