簡介
實際晶粒度是指鋼在某一具體的加熱條件下實際獲得的奧氏體晶粒的大小。
特點
實際晶粒度與起始晶粒度不同，起始晶粒度是奧氏體剛剛形成（即其晶粒邊界剛剛接觸）時的晶粒大小，而實際晶粒度所指的奧氏體已經經過了一定時間的保溫。所以實際晶粒的直徑比起始晶粒的直徑大。
表示方法

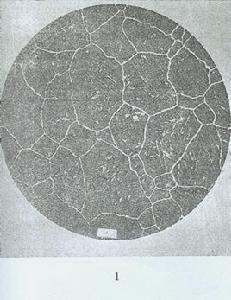

通常以顯微晶粒度級別指數G表示，在放大100倍下，645. 16mm²面積((1平方英寸)所包含的晶粒數。一般將G≦4稱為粗晶粒，G=5~8稱為細晶粒，G>8為超細晶粒。有多種標準方法(如網狀鐵素體法，網狀滲碳體法等)顯示奧氏體晶粒度，也可將淬火鋼製成金相磨片用飽和苦味酸加少量環氧乙烷聚合物溶液直接浸蝕顯示 。
影響因素
奧氏體晶粒的大小將影響鋼冷卻過程發生的轉變及轉變產物的性能。鋼材經熱加工(鑄、鍛、焊等)後，往往奧氏體晶粒粗大和不均，使鋼的力學性能大大降低，也不利於最終熱處理，可通過重結晶來細化奧氏體晶粒。
製取方法
採用多次循環加熱冷卻，藉助反覆重結晶機構可對奧氏體晶粒超細化處理，由此大幅度提高淬火鋼件的綜合力學性能。
晶粒度
晶粒度是表示晶粒大小的尺度。常用的表示方法有單位體積的晶粒數目（ZV），單位面積內的晶粒數目（ZS）或晶粒的平均線長度（或直徑） 。
