簡介

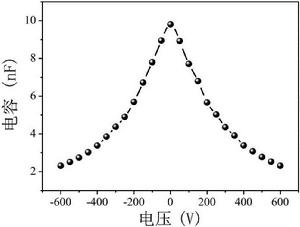

容溫變化率，又稱容量變化率。表征介質材料的電容量隨溫度而變化的特徵。
舉例
陶瓷電容器的電容量隨溫度而變化的規律通常以其電容量在一定溫度範圍內(從室溫到所規定的工作溫度)的相對變化值表示。不同規格和使用要求的電容器對容量變化率有不同的要求。
決定因素
容溫變化率的大小取決於介質材料的種類及組成。鐵電材料在居里點處的介電常數達最大值，相對於室溫居里點附近的容量變化率大得多，一般可以通過添加物改性和適當選擇材料組成來移動其居里點，展寬其居里峰，以達到所需的容量變化率與介電常數的數值。
相關套用
一種具有線性容溫變化率的溫度補償型電容器介質，以100重量份的鈦酸鋇為基材，添加有如下成分：鈮鎳化合物（NiNbO）1.45-12.5wt%；氧化鋯5-20wt%；碳酸錳0-0.2wt%；稀土氧化物0.025-0.2mol%；Zn-B-Ba-Si玻璃3-10wt%。本發明主要通過改變NiNbO和氧化鋯的添加量，來調整該電容器介質的介電常數以及其容量-溫度的變化關係，使之具有線性關係，可用於溫度補償型電容器介質，製作成可用於脈衝功率條件下使用的MLCC介質。所製得的電容器介質具有低損耗、可中溫燒結等有益效果。
