室外氣象自動監測系統

系統概述

室外氣象自動監測系統能夠自動對所處環境的溫度、濕度、光照強度、降雨量、土壤溫度、風向、風速、大氣壓等氣象資料進行採集、存儲、傳輸，並進行圖形化處理和相關分析，生成人工常規觀測無法提供的信息和服務，方便快速、更好地利用氣象資料，讓觀測的資料成為真實有用的信息。該系統可廣泛套用於農業、園藝、種植業、城市環境等領域。

系統組成

氣象自動監測系統組成

氣象自動監測系統主要由監控中心、通信平台、遠程監控設備、現場計量儀表組成。
監控中心：硬體主要由伺服器、客戶端和印表機組成。
軟體主要由作業系統軟體、資料庫軟體和氣象自動監測系統軟體構成。
監控中心需具備固定IP位址，DATA86氣象自動監測系統軟體採用B/S結構設計，滿足遠程瀏覽需求。
通信平台：中國移動GPRS/GSM網路（備用通道）、INTERNET。
遠程監控設備：GPRSRTU設備DATA-6311或GPRS DTU模組DATA-6123、太陽能供電單元。
現場計量儀表：風向、風速、雨量、氣溫、相對濕度、氣壓、太陽輻射、土壤溫度、土壤濕度等各類感測器，根據實際監測需要配置。

功能介紹

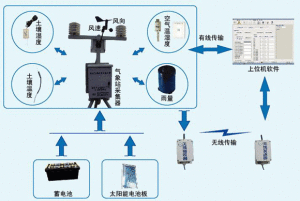

室外氣象自動監測系統構成

參數設定：設定所連線感測器類型、數據存儲時間間隔、報警上下限等。
數據顯示：以數字和圖形方式顯示當前時間、實時測量數據及下位機的各種狀態等。
數據存儲：根據設定的存儲時間間隔，定時把採集到的數據存儲在採集器中。
數據傳輸：計算機可以通過有線和近距離無線的方式同時連線多達32個氣象站，組成一定規模的監測網路。
數據導出：可將採集器存儲的數據轉存到隨身碟中，也可通過通訊連線埠直接導入計算機形成資料庫。
圖形顯示：以曲線的方式顯示資料庫中任意時間段的存儲數據。

系統特點

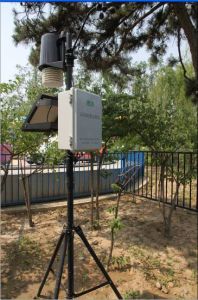

農田氣象站

存儲量大：根據用戶的需求可以連線16種氣象感測器，並可長時間存儲所採集的數據，採用USB主機接口控制隨身碟作為備用數據存儲；
軟體功能強大：對採集的數據進行分析處理，並繪圖顯示。軟體具有直觀的圖形界面，即使沒有計算機知識的用戶，也能方便使用。採取了多重容錯措施，避免用戶誤操作而引發的問題
低功耗：在野外使用時可由太陽能電池板、蓄電池供電，充放電控制器可防止蓄電池過度充電或放電，延長蓄電池使用壽命。

設備連線

設備連線方法一

監測現場的數據採集和傳輸可根據具體情況分別採用以兩種方式：
（1）數據採集傳輸採用超低功耗的數據採集傳輸一體化設備GPRS RTU（DATA-6311），一套設備同時完成數據採集和GPRS無線傳輸兩個功能。

（2）數據採集通過數據採集器集中採集，並將採集到的各種感測器數據通過串口輸出給GPRS DTU模組（DATA-6123），通過GPRSDTU模組實現GPRS無線傳輸功能。

設備連線方法二
