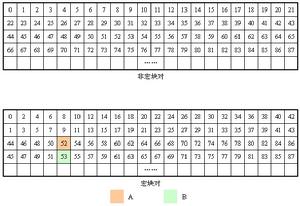

宏塊對

A、B A、B A、B

假設 A、B 是上下相鄰的兩個 MB：
在非宏塊對的情況下：A、B宏塊序號不連續，相差圖像一行宏塊個數。即按光柵掃描順序編號。
在幀宏塊對的情況下：A、B宏塊序號連續，即按鋸齒掃描順序編號。A、B 組成不變。A 稱為頂幀宏塊，B 稱為低幀宏塊。
在場宏塊對的情況下：A、B宏塊序號連續，即按鋸齒掃描順序編號。但是這個時候的 A 是由原來 A、B 兩個宏塊中的奇數行像素組成，稱為頂場宏塊；而 B 是由原來 A、B 兩個宏塊中的偶數行像素組成，稱為低場宏塊。

採用mbaff與不採用MBAFF的對比
