一、 概述

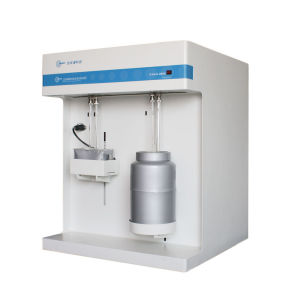

孔隙率測量儀（靜態容量法）自主研發的全自動智慧型化比表面積和孔徑檢測儀器,採用靜態容量法測試原理,眾多著名科研院所及500強企業套用案例,相比國內同類產品,多項獨創技術的採用使產品整體性能更加完善,測試結果的準確性和一致性進一步提高,測試過程的穩定性更強,達到國際同類產品先進水平,部分功能超越國外產品.靜態容量法孔隙率測量儀是與國外同類產品相同質量和功能的儀器。靜態容量法孔隙率測量儀在國外普遍採用，為靜態容量法比表面積及孔隙率測量儀，性能達到國外同類水平。
二、 特點
A.真空系統
1)獨創的一體化集裝式管路系統,採用進口集裝管路,顯著減少管路連線點,大大降低漏氣率,提高極限真空度;
2)模組化結構設計,一體式集裝管路,需人工進行連線的部件少,有利於根據用戶需求按需配置及後期功能擴展,有利於維修更換;
3)採用德國進口的真空泵,噪音小,運行穩定,防油返功能卓越,極限真空度高,可達4x10－2Pa(3x10－4Torr);
1)採用廣泛套用於工業控制系統中的可程式控制器電磁閥控制系統,抗干擾能力強,穩定性大大提高,安裝及拆卸都非常方便;
2)獨特設計的測試系統管路和樣品處理管路分離結構,有效防止樣品處理過程中產生的雜質對測試管路的污染;
C.精度措施
1)採用與同類進口產品相同品牌的高精度矽薄膜壓力感測器,壓力測量精度為相應讀數的0.15%,遠遠優於0.15%的全量程精度(FS)感測器;
2)與國外同類產品類似,採用0－10Torr和0－1000Torr雙壓力感測器,對測試範圍內的壓力採用分段測量,大大降低了低真空下的測量誤差,0－10Torr的矽薄膜壓力感測器精度遠高於相同量程的皮拉尼電阻真空計(一般誤差為10%-15%);
3)獨創的一體化集裝式管路系統,採用進口集裝管路,顯著減少管路連線點,大大減少死體積空間,有利於降低測量誤差;
4)獨創的步進式液氮面控制系統,確保測試全程液氮面相對樣品管位置保持不變,徹底消除因死體積變化引入的測量誤差;
5)獨特設計的抽氣及進氣控制系統,有效防止樣品抽真空和進氣過程中的飛濺,確保測試氣路的清潔和樣品質量無損失,保護高精度壓力感測器免受壓力巨變可能導致的零點和線性漂移;
D.數據採集及處理
1)採用高精度及高集成度數據採集模組,連線方便,誤差小,抗干擾能力;採用業界標準的485通訊模式,有利於設備擴展和互連,可方便轉換為所需的RS232和USB通訊模式;
2)多種理論計算模型數據分析,為用戶提供全方位的材料分析方案;強大的測試數據歸檔保存,查詢系統,有利於用戶數據管理.
三、主要功能
氮吸附靜態容量法,吸附及脫附等溫線測定,BJH總孔體積及孔徑分布測定,樣品真密度測定,t-plot圖法微孔分析,MP法微孔分析,HK法微孔分析,BET法比表面積測定(單點及多點),Langmuir法比表面積測定,平均粒徑估算,t－plot圖法外比表面積測定.
四、技術性能
測試模式:獨創的集成“單一氮氣測試模式”和“氮氣+氦氣標準測試模式”於一體,供客戶根據實際需要選擇使用;採用“氮氣+氦氣標準測試模式”,符合國際標準,可確保結果的準確性和一致性,且操作簡單;對於低溫下可吸附氦氣的樣品,不適宜採用氦氣測定自由空間,可通過採用“單一氮氣測試模式”獲得理想的測試結果.
測定範圍:0.01(㎡/g)--至無上限(比表面積),0.35nm-2nm(微孔)、2nm-500nm(中孔或介孔);
測量精度:重複性誤差小於1.5%;
真空系統:V-Sorb獨創的集裝式管路及電磁閥控制系統,大大減小管路死體積空間,提高檢測吸附氣體微量變化的靈敏度,從而提高孔徑分布測定的解析度;同時集裝式管路減少了連線點,大大提高密封性和儀器使用壽命;
液位控制:獨創的液氮面控制系統,確保測試全程液氮面相對樣品管位置保持不變,徹底消除因死體積變化引入的測量誤差;
控制系統:採用可程式控制器電磁閥控制系統,高集成度和抗干擾能力,提高儀器穩定性和使用壽命;
樣品數量:同時進行2個樣品分析和2個樣品脫氣處理;
壓力測量:採用壓力分段測量的進口雙壓力感測器,顯著提高低 P/Po點下測試精度,0-1000Torr(0-133Kpa),0-10Torr(0-1.33Kpa);
壓力精度:進口矽薄膜壓力感測器,精度達實際讀數的0.15%,優於全量程的0.15%,遠高於皮拉尼電阻真空計精度(一般誤差為10%-15%);
真空泵:真空泵內置儀器中,且通過軟體根據實驗需要自動控制真空泵啟停,從而延長真空泵的壽命.
分壓範圍:P/Po 準確可控範圍達5x10－6－0.995;
極限真空:4x10－2Pa(3x10－4Torr);
樣品類型:粉末,顆粒,纖維及片狀材料等;
測試氣體:高純N2氣(99.999%)或其它(按需選擇如Ar,Kr)
標定氣體:具備可選擇使用He氣(99.999%)進行冷自由空間體積標定的功能,不能僅僅只具備採用"氮氣+空管"模式標定冷自由空間
數據採集:高精度及高集成度數據採集模組,誤差小,抗干擾能力強;
數據處理:Windows兼容數據處理軟體,功能完善,操作簡單,多種模式數據分析,圖形化數據分析結果報表.
五、套用領域
吸附劑(如活性碳,矽膠,活性氧化鋁,分子篩,活性炭,矽酸鈣,海泡石,沸石等);陶瓷原材料(如氧化鋁,氧化銦,氧化鋯,矽酸鹽,氮化鋁,二氧化矽,氧化釔,氮化矽,石英,碳化矽等);橡塑材料補強劑(如炭黑,白碳黑,納米碳酸鈣,碳黑,白炭黑等);電池材料(如鈷酸鋰,錳酸鋰,石墨,鎳鈷酸鋰,氧化鈷,磷酸鐵鋰,鈦酸鋰,三元素,三元素材料,聚合物,聚合物材料,聚合物電池材料,鹼錳材料,鋰離子材料,鋰錳材料,鹼性材料,鋅錳材料,石英粉,鎂錳材料,碳性材料,鋅空材料,鋅汞材料,乙炔黑,鎳氫材料,鎳鎘材料,隔膜,活性物資,添加劑,導電劑,緩蝕劑,錳粉,電解二氧化錳,石墨粉,氫氧化亞鎳,泡沫鎳,改性石墨材料,正極活性物質,負極活性物質,鋅粉等);金屬氧化物(如氧化鋅,氧化鈣,氧化鈉,氧化鎂,氧化鋇,氧化鐵,氧化銅等);磁性粉末材料(如四氧化三鐵,鐵氧體,氧化亞鐵等);納米金屬材料(如納米銀粉,鐵粉,銅粉,鎢粉,鎳粉,鋁粉,鈷粉等);環保行業(如顏填料,柱填料,無機顏料,碳酸鈣,氧化矽,礦物粉,沉積物,懸浮物等);無機粉體材料(如氧化鈦,鈦白粉,二氧化鈦等);納米材料(如納米粉體材料,納米陶瓷材料等);稀土(膨潤土,活性漂白土,拋光粉),煤炭(粉煤灰),水泥(礦渣粉),儲能材料,催化劑(硅藻土),淨化劑,助濾劑,土壤,黏土,石油斷裂劑,發光稀土粉末材料(螢光粉),粉體材料,粉末材料,超細纖維,多孔織物,複合材料等粉體和顆粒材料的比表面積及孔徑的檢測分析,廣泛適用於高校及科研院所材料研究和粉體材料生產企業產品質量監控.
