簡介
大型高周波機簡稱高周波，主要分為大型圓盤高周波機，大型高周波熔斷機等。是屬於高頻設備的一種，也叫高頻機，它主 要是由高周波電子管自激振盪器產生高頻電磁場， 促動有機分子流動達到相互滲 透焊接（熔接）的目的。大型高周波機的主要工作流程把被加工對象壓在高頻電磁場 的上、下電機之間，然後利用其內部分子被激化而高速運動自身產生熱量而相互 流動滲透，最後在模具的壓力下達到焊接（熔接）或壓花的目的。大型高周波機的功率常用有：15KW、25KW、35KW、50KW、100KW、150KW 等大型 非標定做品種， 使用時可根據所需加工產品尺寸大小來決定一次同時熔接 1 個或多個產品。 高 周波模具一般為一個上模、二個下模，交替工作，機器的產量大約為 3500-4500 次/8 小時。
基本優點
大型圓盤高周波機優點：可省人工自動化 程度高，也可以選擇配置機械取料。低損耗的制式同軸高頻諧振器，高周波輸出電力強大，能以最迅速時間使製品熔接，大大提 高生產量。在塔配專用的高周波熔斷模具，熔接裁斷的效果更加完善，好的熔斷機模具相對普通的熔斷模更為耐用，底模不需要更換，永 不磨損。熔斷機刀模可持續使用約 10 萬次左右。主要用於需要高周波熔接同時又必須同步裁斷的產品加工，高周波機的工作原理是利用高周波先熔接再通過機器配有的壓力裝置同時切斷。因為是同時完成，所以稱為高周波同步熔斷機。也稱為高周波熔斷機、熔斷機、高周波同步裁斷機、高周波裁斷機。主要適用於APET、PETG、GAG環保材質的雙面吸塑泡殼的封口包裝、吸塑紙卡包裝、牙刷封口包裝，以及EVA布類皮革、真皮、OPP、PU、錶帶、吊帶、熱水袋、保暖袋等需要熔接又要同步熔斷的產品。
基本參數
10-25KW大型高周波機的技術規格;
機型：XY-10KW-15T XY-12KW-20T XY-15KW-25T
高周波功率：10000W 12000W 15000W
電源電壓：380V 50/60HZ
頻率：27.12MHZ 27.12MHZ 13.56mhz
輸入 功率：18KVA 20KVA 25KVA
整流器：矽二極體
振盪管： E3069RB E3130RB 8T85RB
最大壓力： 15T 20T 25T
電極間隔： 200mm
活動尺寸： 100mm
上電極尺寸：350*500mm 400*600mm 550*700mm
下電極尺寸：00*650mm 600*800mm 700*900mm
熔接 時間： 0---10sdjustable
基本參數

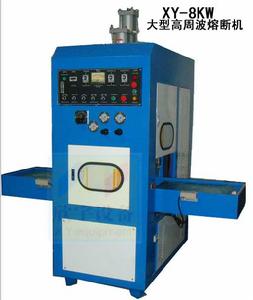

大型高周波熔斷機優點：精密分割器裝置， 採用台灣馬達驅動。 四工位輪流作業,工位定位精準。 機械手自動取料,同步熔斷功能。熔斷機裁切壓力 1--30 噸可調，NL-5557 高周波火花保護系統，靈敏度極 高，防止燒損高周波模具。並設有高周波頻率穩定器及高周波禁止裝置，將高頻干擾降到最低，避免電波 干擾。同時可以避免由不當操作所引起的頻率漂移 , 使電極和物料損壞減至最低同時警告燈亦發亮示警。技術參數
機型 XY-5KW XY-8KW
高周波功率 5000W 8000W
輸入電壓 3&380v 40A 3&380v 60A
輸入功率 8.5KVA 14KVA
振盪頻率 40.68MHz 27.12KHz
振盪管 按用戶要求配景光或東芝電子管 按用戶要求配景光或東芝電子管
最大熔接壓力 300kg 700kg
最大切斷壓力 5000kg 15000kg
上電極尺寸 350*250 520*400
下電極尺寸 600*350 500*435
上下電極最大距離 240mm 250mm
上模行程 150mm 150mm
切斷行程 5mm 5mm
總出力頓位 5T 15T
外形尺寸 1000*660*1965 2160*1540*1430
淨重 500kg 2T
套用範圍
1．apet、pet、petg環保料雙面吸塑泡殼包裝；2．apet、pet、pe、pp環保料折盒壓機切邊；
3．牙刷/牙、吸塑吊卡包裝、紙卡吸塑同步熔斷；
4．合成布料皮革等壓花切邊；
5．各種高難度材料熔接及熔斷。
高周波同步熔斷機，整機特點：
1．採用滑台式或多工作位轉盤自動推動、圓盤多工位運作，定位精準；
2．功率範圍5～35KW，最大壓力範圍40噸油壓；
3．最大工作面積可達到800x1000mm
4．熔斷切邊圓滑、手感極佳；
5．5557PL美式靈敏火花保護裝置，防止模具燒捐。
