多路溫度記錄儀介紹

多路溫度記錄儀介紹

多路溫度記錄儀針對現場溫度、壓力、液位、速度等各種信號進行採集、顯示、控制、遠傳、通訊、列印等處理,構成數字採集系統及控制系統,適用於需要進行多測量點巡迴檢測的系統。

概述

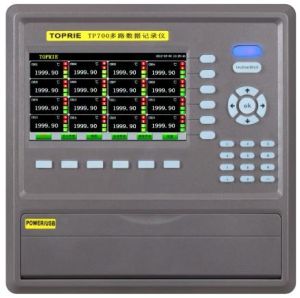

多路溫度記錄儀是一種高性能、低價位的數據採集儀,利用7寸和10寸大螢幕彩色液晶顯示可觸控操作,可以同時觀看到多
多路溫度記錄儀多路溫度記錄儀

通道的溫度變化,十分適於溫度採集、記錄,分析、查看等套用。它有RS232和RS485接口可以直接將數據上傳到PC上,

機身自帶128M記憶體,可以通過隨身碟等移動存儲設備將儀器記憶體數據拷出上傳到PC上。它是一種半機架寬的主機,其背面有

最高64通道的直接插槽接上熱電偶就可以測量,和1個無限擴展插槽,可以接受模組組合。無論你只需要少數幾個簡單

的數據記錄通道,還是需要數百上千個性能的通道,多路溫度記錄儀都能以合理的價格和功能滿足你的溫度採集、測

量、記錄、分析等要求。

軟體功能簡介

多路溫度記錄儀可以自由拆卸和安裝的輸入輸出單元模組,支持熱插拔,就是儀器主機不用關機也可以直接任意拆裝後面的採集模組,對儀器主機不會造成任何影響。主機可達64個通道,分為4、5、6、8,16,24,32,40,48,56,64個通道,通道間完全隔離,隔離電壓達500V;在測溫方面可以對表面帶電的產品進行溫度檢測(500V以內),同時具有溫升測試功能。
多路溫度記錄儀配備三個USB2.0接口可接有線USB或無線滑鼠鍵盤進行操作使用;儀器自身帶有記憶體;具有自動儲存記錄功能.可以直接查看歷史數據,也可以通過隨身碟將歷史數據拷出轉存到電腦中進行查看分析,拷出的數據本身就是EXCEL表格文檔格式,可以通過軟體生成曲線檔案進行查看分析列印,使用十分方便.
具有溫度修正功能,如果你覺得儀器某個通道所測值偏低或偏高,都可以到設備參數內去進行正負修改.
儀器具有最高64通道的直接插槽接上熱電偶或熱電阻以及電壓與電流信號輸入(0-5V、4-20mA、0-10V、0-20mA等)如濕度感測器、壓力變送器、電流感測器、電壓感測器等都可以進行這些參數的測量.
多路溫度記錄儀ToprieTP700系列可以根據自己的需要選擇7種不同類型的熱電偶及熱電阻來測試溫度.
多路溫度記錄儀多路溫度記錄儀

1、計算機自動接收測試數據
2、實現溫度連續記錄
3、數據和波形記錄
此產品有8、16、24、32、48、56、64路多個型號供用戶選購。

技術指標

1、測量範圍:
J分度號-100~500℃±(0.3%rdg+1.0℃)解析度:0.01℃
K分度號-100~700℃±(0.3%rdg+1.0℃)解析度:0.01℃
T分度號-100~400℃±(0.3%rdg+1.0℃)解析度:0.01℃
E分度號-100~400℃±(0.3%rdg+1.0℃)解析度:0?1℃
2、冷端環境溫度:測量範圍0~60℃測量精度±0?5℃
3、掃描速度:1秒~255秒4、所有設定參數停電保持。
5、供電電源:AC100V~220V±10%,50Hz/60Hz機功耗:<15W
6、使用環境:工作溫度25℃±15℃濕度60%±30%

特點

1、為確保測試精度採用高精度儀器放大器,自動穩零,調零技術。
2、溫度探頭可帶電測試不會燒壞儀器,耐電壓最高可達交流800V。
3、上下限報警可以作為輔助控制輸出。
4、冷端環境溫度採用物理化學性能穩定的鉑電阻溫度感測器,精度更高更穩定。
5、整機控制線路採用無可調電位器設計,所有參數係數由按鍵數字調整,更穩定可靠。
6、採用標準串列RS-232接口,可與微機聯網,通過微機強大的數據處理功能進行溫度曲線的分析,描繪。
7、可通過25針並行接口,可以連線印表機,記錄時間和列印間隔時間可以設定。

溫度測量方法

測量溫度的方法很多,按照測量體是否與被測介質接觸,可分為接觸式測溫法和非接觸式測溫法兩大類。
接觸式測溫法的特點是測溫元件直接與被測對象接觸,兩者之間進行充分的熱交換,最後達到熱平衡,這時感溫元件的某一物理參數的量值就代表了被測對象的溫度值。這種方法優點是直觀可靠,缺點是感溫元件影響被測溫度場的分布,接觸不良等都會帶來測量誤差,另外溫度太高和腐蝕性介質對感溫元件的性能和壽命會產生不利影響。
非接觸式測溫法的特點是感溫元件不與被測對象相接觸,而是通過輻射進行熱交換,故可以避免接觸式測溫法的缺點,具有較高的測溫上限。此外,非接觸式測溫法熱慣性小,可達1/1000S,故便於測量運動物體的溫度和快速變化的溫度。由於受物體的發射率、被測對象到儀表之間的距離以及煙塵、水汽等其他的介質的影戲那個,這種方法一般測溫誤差較大。

熱電偶測溫基本原理

將兩種不同材料的導體或半導體A和B焊接起來,構成一個閉合迴路。當導體A和B的兩個執著點1和2之間存在溫差時,兩者之間便產生電動勢,因而在迴路中形成一個大小的電流,這種現象稱為熱電效應。熱電偶就是利用這一效應來工作的。

熱電阻的套用原理

熱電阻是中低溫區最常用的一種溫度檢測器。它的主要特點是測量精度高,性能穩定。其中鉑熱是阻的測量精確度是最高的,它不僅廣泛套用於工業測溫,而且被製成標準的基準儀。

熱電阻測溫原理及材料

熱電阻測溫是基於金屬導體的電阻值隨溫度的增加而增加這一特性來進行溫度測量的。熱電阻大都由純金屬材料製成,目前套用最多的是鉑和銅,此外,現在已開始採用甸、鎳、錳和銠等材料製造熱電阻。
