系統概述:
多相電機測試系統主要由發電機運行參數採集部分、環境參數信號調理及採集部分、振動噪聲採集部分、數字I/O 部分、信號電氣連線器部分、嵌入式控制器及監控終端等部分組成。系統總體架構採用NI 公司PXI 匯流排設備,使用PXI 8 槽機箱, PXI-8108嵌入式控制器。外設模組包括2 塊同步信號採集模組PXIe-6358,用於採集發電機輸出電壓、電流;1 塊動態信號分析儀PXI-4497 用來採集振動噪聲信號,1 塊溫度採集卡 PXIe-4353用於溫度的監測。系統軟體主要實現數據的測量、顯示、記錄、分析等工作。虛擬示波器可以方便的分析測量曲線波形,數值表格方便讀取各通道的實時結果。軟體中的分析工具可以將測量結果導出至MS EXCEL格式,方便測量數據的共享。數據採集軟體是一個多通道信號採集和分析軟體,可實現硬體設定、數據採集、存檔、顯示、分析、數據回放等功能。用戶可靈活配置,指定分析項目,設定分析算法參數,編輯顯示方式,設定報警閾值等。
系統功能:
功能類別 | 子功能 |
1. 系統配置 | 自動進行默認的系統以及硬體配置 |
2. 數據採集 | 數據採集 |
數據存儲 | |
數據回放 | |
數據繪圖 | |
數據報表 | |
3. 數據分析 | 有效值提取 |
相位角 | |
功率 | |
功率因數 | |
諧波提取 | |
振動級 | |
倍頻程分析 | |
階次分析 |

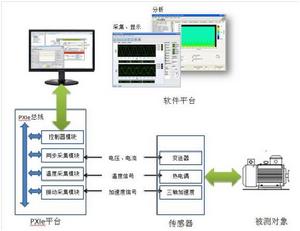

結構圖
性能詳解:
系統採用高精度的電壓電流變送器、加速度振動感測器和pt100或J型熱電偶。可對各種型號各種等級的電機的電壓,電流,輸出功率,功率因數,電機轉速,溫度以及噪聲振動進行採集。並對數據進行分析,生成檢測報告。對電機可進行空載滿載,溫升,堵轉等各種實驗。
運用PXI硬體優越的定時、觸發性能及LabVIEW虛擬儀器軟體開發平台,簡化並加速了複雜系統的開發過程。運行實時作業系統保證了系統長期穩定可靠的運行。
技術指標:
信號名稱 | 信號範圍 | 感測器 | 感測器輸出 | 採集範圍 | 精度 | 頻寬 | 路數 | 單位 |
15 相電壓 | 0-700V | 變送器 | 電流 | ±10 | 0.5% | 20kHz | 15 | V |
15 相電流 | 0-300A | 變送器 | 電流 | ±10 | 0.5% | 20kHz | 15 | V |
預留信號 | 無 | 變送器 | 電壓 | ±10 | 無 | 無 | 2 | V |
溫度信號 | 180°max | 熱電偶 | 電壓 | 0-5 | 無 | 無 | 32 | V |
振動信號 | 1g max | ICP | ICP | 0-5 | 無 | 無 | 32 | V |
