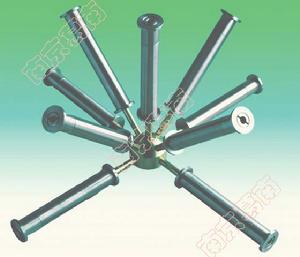

多向應變計

描述

多向應變計是用於長期埋設在水工結構物或其它混凝土結構物內，測量結構物內部各個方向上的應變數，並可同步測量埋設點的溫度的振弦式感測器。振弦式應變計有智慧型識別功能。

多向應變計

工作原理

當被測結構物內部的應力發生變化時，應變計同步感受變形，變形通過前、後端座傳遞給振弦轉變成振弦應力的變化，從而改變振弦的振動頻率。電磁線圈激振振弦並測量其振動頻率，頻率信號經電纜傳輸至讀數裝置，即可測出被測結構物內部各個方向上的應變數。同時可同步測出埋設點的溫度值。

技術參數

規格代號			VWS-10S	VWS-15S
​	標距 L： mm		100	150
尺寸參數	有效直徑d： mm		22	22
​	端部直徑D： mm		33	33
​	應變測	拉伸：10	1500	1500
​	量範圍	壓縮：10	1500	1500
​	靈敏度k： 10/F		≤0.5	≤0.5
​	測量精度： F.S		±0.1%	±0.1%
性能參數	溫度測量範圍： ℃		-40～+150	-40～+150
​	溫度測量精度： ℃		±0.5	±0.5
​	溫度修正係數b：10/℃		≈13.5	≈13.5
​	彈性模量 Eg： MPa		300～800	300～800
​	耐水壓： MPa		≥1	≥1
​	絕緣電阻： MΩ		≥50	≥50
​	成組儀器支數： 支		1～9	1～9
