外筒環焊縫焊接專機

主要技術參數 主軸速度 主驅動電機功率

外筒環焊縫焊接專機

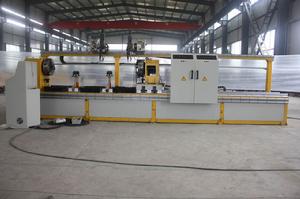

本設備主要套用於細長管兩環縫的自動焊接，可以高效的用於管-管對接，管-法蘭對接，管-三通等零部件對接的環焊操作。該設備由自動環焊專機、TIG弧焊電源、多功能送絲機、焊接擺動器、內循環水冷機共同組成。
主要技術參數
主軸速度 0.4-4rpm/min（無級變頻調速）
主驅動電機功率 0.75*2 kW
焊接工件直徑 50mm—300mm
工件最大迴轉直徑 700mm
卡盤夾持工件直徑 30-300mm
焊接工件長度 ≤4500mm
工件重量 小於500kg
微調拖板行程： 300mm x 100mm
焊槍水平伸縮行程 400mm
輔助支撐單元升降行程 150mm
