一、分瓣式切割坡口一體機
1、機體2、液壓驅動: PHSF系列(PHSF-150,PHSF-300,PHSF-450,PHSF-600,PHSF-750,PHSF-900,PHSF-1050,PHSF-1200等不同型號)
3、伺服防爆驅動:PSSFA系列(PSSF-95,PSSF-168,PSSF-219,PSSF-275,PSSF-325,PSSF-377,PSSF-426,PSSF-465,PSSF-530,PSSF-630,PSSF-762,PSSF-830,PSSF-914,PSSF-1066,PSSF-1230)
4、改進型電動驅動:PDSF系列( PDSF-219,PDSF-328,PDSF-355,PDSF-406,PDSF-508,PDSF-610,PDSF-716,PDSF-753,PDSF-914,PDSF-1067,PDSF-1279,備註:大型號可以配更高效驅動)
以上每種環體驅動方式可以任意選擇
5、無漲緊塊裝置
6、活結連線機構
7、刀架的機構

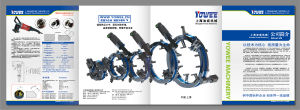

外卡式切割坡口機機體採用高密度高強度合金製作,該系統驅動可採用液壓驅動,伺服驅動和普通電力驅動,它集切割、坡面功能於一身,主要用於現場管道加工,每套切管機配備強勁穩定的動力,在切割的過程中,將切割機固定在要切割的管道上,切割刀具自動繞管子旋轉數周便將管子切斷,切削量大、效率高,切口無毛刺、不變形,同時完成切割與坡口;通過定製不同的坡口刀,可完成不同角度的坡口切割;廣泛套用於石油、石化、啤酒、飲料乳品、製藥、冶金、水處理、造船、電力等行業中管道切割後直接焊接;同時根據客戶需要可定製非標規格,切割非標坡口。
■設計輕巧,輕便易攜帶,大管徑管道現場切割具有獨特優勢
■頸載式可調軸承和加強型的底部軸承座圈結合在一起,最大限度的提升可靠性和操作功能
■固定系統能輕鬆的扣住待加工管道
■緊固部件,要求簡單,僅需一個規格的扳手即可以進行調節
■安全性高。管道靜止狀況下採用刀具旋轉完成切割、坡口
■切口不變形,無毛刺,始終保持清潔,高品質焊接要求的場合極為適合
■動力配備,多重選擇,不同地區不同環境配備不同電壓的電機或採用發動機驅動,可用於野外無電力配置的現場操作
■與液壓站連線使用快速接頭,即插即用,方便快捷
■切割管道材質全面
切割管材:塑膠管道,銅,黃銅,鐵,普通鋼,鋁,優質鋼材,高品質不鏽鋼以及鈦
可配多種驅動方式:1液壓驅動 2。伺服防爆驅動3 改進型普通電機驅動4。氣動防爆驅動
每種驅動方式都可以完成切割坡口作業,分別適合不同工況不同需求的客戶。
新型無漲緊塊機構,夾爪採用了多點單動的新型專利結構,打破了原始的漲塊疊加機構,從而徹底解決了由於夾持範圍內更換漲塊不便,同時新增的導向桿結構大大的提高了夾持的強度,增加了設備的穩定性,通過大量的實踐採用新型漲緊結構能夠縮短30%的裝夾時間。
新型活接螺栓連線機構
專利號:
哈夫對開處的連線,我司採用了自主研發的活結螺栓與定位模組的連線方式,此連結方式不僅能夠在連線強度上提高30%左右,並且能夠縮短將近一半的安裝時間
