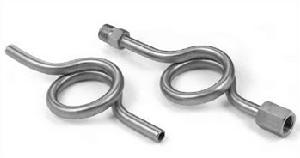

壓力表彎管

壓力表彎管別名是壓力表緩衝管或冷凝管,是連線壓力表與壓力表測量的設備或管道之間的配件,用來緩衝被測量介質對壓力表彈簧管的瞬時衝擊,同時可降低被測介質的溫度,是對壓力表進行保護的裝置。

壓力表彎管又叫壓力表緩沖管或冷凝管,是用來連線壓力表與壓力表測量的設備或管道之間的配件,用來緩衝被測量介質對壓力表彈簧管的瞬時衝擊,同時可降低被測介質的溫度,是對壓力表進行保護的裝置。 壓力表冷凝圈的形式有:O形、U形等; 接頭有:M20*1.5-G1/2、M14*1.5-G1/4、G1/2-G1/2等。廣泛適用於啤酒、飲料、食品、造紙、製藥、裝飾等行業的設備、工藝管道上要求對流體壓力進行測量的場合。
技術要求:
最高工作壓力:41.4MPa
最高工作溫度:400°C
材 質:321、304、304L、316、316L
壓力表彎管壓力表彎管
標 準:GB12459-90、DIN、JIS

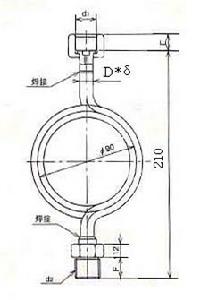

外形尺寸;
材質 d1 d2 E F D*δ
銅管 M14*1.5
M20*1.5
G1/4
G1/2
NPT1/4
NPT1/2
M14*1.5
M20*1.5
G1/4
G1/2
NPT1/4
NPT1/2
14 14 ¢14*2
¢18*3
20 20
14 14
20 20
14 14
20 20
不鏽鋼304 M14*1.5
M20*1.5
G1/4
G1/2
NPT1/4
NPT1/2
M14*1.5
M20*1.5
G1/4
G1/2
NPT1/4
NPT1/2
14 14 ¢14*2
¢18*3
20 20
14 14
不鏽鋼316 20 20
14 14
20 20
