基本介紹
基站遠程視頻監控系統由防盜報警和視頻監控兩部分組成，利用二個系統的不同特點，將兩個系統有機的結合，利用防盜探測器與攝像機配合，實現報警自動錄像、視頻上傳，對整個基站實行封閉式管理，從而達到對基站的實時監控和有效的管理，它可以通過以無線網3G、2G等傳輸方式進行遠程監控。其中通過3G、GPRS傳輸電路進行組網的要求為：
聯網監控系統由監控中心設備（SC）、傳輸網路(3G、2G)及通信機房監控單元設備（SU）幾部分組成。圖像監控系統擬對分布在各處的通信基站現場環境進行全面監控和管理，系統採用二級結構，即“監控中心（SC）→監控單元（SU）”，監控中心（SC）與監控單元（SU）之間採用無線3G、2G網路進行連線，每個通信機房設定1個監控單元站點，從而實現單點對多點的集中控制。

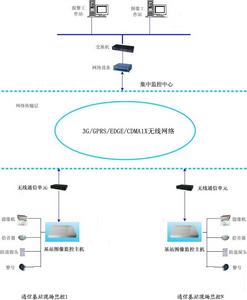

工作原理
基站遠程視頻監控系統的監控單元（SU）負責對各通信基站現場進行實時監控，視頻伺服器將採集到的圖像、聲音送到監控中心（SC），在監控中心（SC）實現對本轄區內通信基站集中監控、集中管理、集中維護的目的。
主要功能特點
1、具備2-4路視頻通道。2、具備4路告警輸入通道。
3、對基站室內、基站室外的空調室外機、天饋線、變壓器等位置進行監控。
4、在基站內、外安裝聲光警號或報警語音箱進行報警警示。
5、利用基站現有3G/2G無線通信網路傳輸進行組網。
6、可從對下位機預設5組報警電話號碼，能設定5組號碼，報警時同時向一個網管中心號碼和4個相關維護人員傳送報警語音信息和簡訊信息。
7、在監控中心實現輪流切換監控及電子地圖報警錄像功能。
8、可在監控中心對現場實時拍攝圖片，也可設定定時拍攝圖片上傳至監控中心。

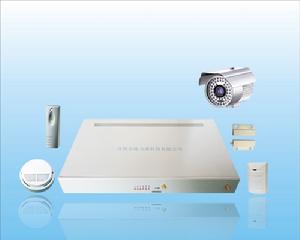

主要技術參數
名稱 | 技術指標 |
報警控制單元 | 1、防區：設備標配有線防區4路，可擴展 2、網路：GSM/CDMA 3、傳送5個手機簡訊號碼 4、數據回響：時間≤10秒（網路正常狀態） |
圖像控制單元 | 1、2-4路視頻輸入，內置雙模式視頻壓縮編碼器，壓縮模式可線上選擇，最高解析度704x576(PAL) 2、壓縮編碼器-1：高質量CAMEC-I/II活動視頻壓縮編碼，160x120-704x576多種格式 3、壓縮編碼器-2：JPEG靜止圖像壓縮編碼，160x120-704x576多種格式 4、內置3G/GPRS/EDGE/CDMA1X網路通訊控制協定及TCP/IP協定 5、支持動態或固定IP位址方式，支持域名解析 6、接收軟體支持網路客戶端共享瀏覽 |
室外防水攝像機 | 1、清晰度：480線 2、信號系統：PAL/NTSC 3、視頻輸出：1.0Vp-p,75 OM 4、電源供給：DC 12V/AC24V 5、視頻接口：BNC 6、鏡頭：4mm(可選） |
室內半球攝像機 | 1、清晰度：480線 2、信號系統：PAL/NTSC 3、視頻輸出：1.0Vp-p,75 OM 4、電源供給：DC 12V 5、工作溫度：-10℃~+50℃ RH95﹪Max 6、視頻接口：BNC 7、鏡頭：3.6mm (可選） |
門磁探測器 | 1、防火ABS阻燃外殼 2、連線方式 常開或常閉 3、額定電流 300(mA) 4、額定電壓(VDC) 200 5、開啟間距 ≥15mm |
紅外探測器 | 1、工作電壓：DC9-12V 2、消耗電流：≤18mA(DC12V時) 3、工作溫度：-10℃ ～+50℃ 4、安裝方式：壁掛 5、安裝高度：2.2m左右 6、探測距離：12m 7、報警輸出：常閉/常開可選 |
警笛 | 1、標準電壓：12VDC 2、聲壓指數：120dB 3、尺寸：104mmx106mm |
環境參數 | 1、溫度：-20—+60℃ 2、濕度：20—95% 無凝露 |
供電電源 | AC 220V/50Hz或DC-48V/DC-12V |
設備尺寸 | 20*12*5（cm） |
