埋地感應電纜通常又簡稱為泄漏感應電纜或泄露電纜。
泄露電纜是一種室外周界入侵探測系統,主要適用於監獄、 看守所、各種軍事基地、政府機關大院、高檔別墅、油庫、煤礦金礦、博物館、核電站、變電站、文物保護、機場和其他重要保密的場所等。也可作為室內各種防護報警使用。系統中涉及到的核心裝置是一種電纜地表淺埋式入侵探測器,不僅適用地表安裝,也適用在牆體平行安裝方式,完全適用在野外地形較為複雜的地方角等,是一種隱蔽式的入侵探測感測器,在泄漏電纜周圍產生不可見的空間電磁場,對移動目標的導電性、體積和移動速度進行探測。採用自適應算法可以濾除環境的影響,如植物、雨、雪和風沙等。人在不知覺的情況下,就會被探測到,而小動物或鳥類卻不會引起報警,是一種高科技的周界報警產品,國內技術成熟專業的推薦長沙運能電氣科技有限公司。
產品參數
一、功率消耗:12W
二、輸入電源:交流220V
三、工作溫度:-40℃~+70℃
四、工作濕度: 0%~95%相對濕度,無凝露
五、速度回響:人在0.1米~6米/秒,車大於0.1米/秒
泄露電纜工作原理
泄漏電纜周界報警探測器工作時,一根泄漏電纜產生不可見的射頻電磁場,在發射電纜的外層導體開槽,使得電場能量外泄,由另一根並行的接收電纜來探測泄漏出來的電磁場能量,形成收發能量直接耦合,當入侵者進入兩根泄漏電纜形成的電磁場探測區域時,電場能量受到擾動,引起接收信號的變化,這個變化。更進一步了解請諮詢專業公司長沙運能電氣科技。
泄露電纜主要特點
一、立體式防範區域覆蓋範圍界線明顯,可做到無死角防範。
二、簡便的安裝方式適合複雜地形安裝,可環繞任意形狀的境界區域,泄漏感應線纜部 分可以埋在地下或裝入牆內,進行隱蔽式安裝。
三、具備防寵物誤報功能可以將小動物、如小狗、小貓等在防區移動的干擾濾掉,杜絕了漏報,誤報等現象。
四、完美的適應性不受環境溫度、濕度、風雨煙塵、樹木晃動等變化影響。
五、細緻寬泛的靈敏度調節功能四檔靈敏度連續可調,報警門限可依據環境變化任意設定。
六、合理的人性化結構設計外殼採用先進的防水技術、內部模組集成化設計。
七、晶片採用澳大利亞進口,信號處理採用美國進口,全系列進口更好的保證了產品質量。

泄漏電纜的安裝說明

探測器的安裝

探測器可穩固的安裝在牆壁或固定物上,如果室外安裝,探測器需放進防水保護機箱。探測器也可埋於地下,但應造井並注意井內排水。

電源線的連線

將電源線插頭插在220VAC的供電電源接線板上,如在室外安裝,最好將電源線(去掉插頭)與供電線路直接相接,避免插頭接觸不良影響系統正常工作。

信號線的連線

探測器到報警主機的引出副線,在分防區時應採用多芯信號線,每一防區遠端採用多芯線抽頭,每隻探測器的信號輸出口處接三芯信號線,選接兩根(根據後端報警主機接受開關信號情況)引出連線,近端連線到報警主機的相應防區接線柱上。所有接線必須牢固可靠,作穿管預埋式設計。

泄漏電纜安裝注意事項

注意事項:

a.切勿在雷雨閃電期間安裝施工。
b.切勿將探測器直接安裝於潮濕場所。
c.在安裝使用本產品之前,對工作人員應預先做好安全教育,技術培訓。
d.本產品如果出現異常情況,應先切斷電源,再作檢查分析,防止故障擴大,按規定保修。
e.泄漏電纜不應互相交叉和緊貼安裝,多餘的應剪掉(包括饋線),重新安裝接頭。
f.泄漏電纜與電源線、信號線不能緊貼安置,相互平行之間的間隔距離應大於50厘米。
g.為了防止警戒區附近行使的汽車及行人影響系統,泄漏電纜埋設的位置距離公路大於3米,距離人行道2米以上。
註:所有的泄漏電纜及饋線轉角處均應保證以曲線過渡,不得有銳角或折彎現象。

線纜連線

饋線與泄漏電纜的連線
操作步驟:
a.先在泄漏電纜或饋線上套入φ12.5的專用防水熱縮管,待連線好泄漏電纜和饋線後再進行熱縮。
b.將泄漏電纜外層護套剝去6CM (可用美工刀小心削,不要傷到銅膜),把銅膜剝開,然後將絕緣層剝去4CM,露出泄漏電纜芯線,在銅膜及泄漏電纜芯線末端上錫;將饋線按相同方法處理好。
c.將泄漏電纜芯線和饋線芯線對焊,注意焊接牢靠,可將兩芯線重疊1CM焊接。
d.將焊好的接頭用薄型絕緣膠帶綁好(儘量平整圓滑)。
e.將泄漏電纜禁止層和饋線禁止層對焊牢靠。
f.用高壓自粘防水膠帶將接頭綁好,膠帶應從泄漏電纜外套開始綁,注意平整圓滑,綁好後膠帶外徑小於φ12。操作時將膠帶邊拉長邊綁,一定要保證手乾淨無灰塵。
g.將已套入的專用防水熱縮管滑到高壓自粘帶外,用熱風槍吹緊,不留間隙。
h.注意接線頭與接點必須保持乾燥,接點焊接必須可靠。
j.饋線本身不產生探測信號,可以穿管預埋,但兩根饋線必須平行且保持相同間距。
泄漏電纜與泄漏電纜的連線與上同,注意防水處理。所有的接頭必須用萬用表測量過,同時做好記錄存檔,以便日後維護。

泄漏電纜的敷設

將泄漏電纜安裝在被警戒區域周界處,單機的警戒區域邊界長為100米,兩根泄漏電纜平行安置間距為1.5米,埋設深度可根據介質情況而定:一般水泥地埋深3~7厘米,泥土地埋深10厘米左右。為了確保系統的正常工作,在埋設前先將泄漏電纜以適當間距放置在地上,然後接上探測器通電後進行步行測試,工作正常後,最後在泄漏電纜測試好的位置就地埋設(建議為防止日後地表作業(如鋤草綠化)損傷泄漏電纜,請把泄漏電纜穿在PVC管中進行埋設)。

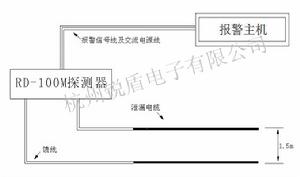

單套泄漏電纜埋設

單套泄漏電纜埋設

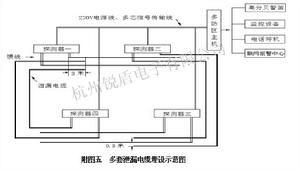

多套泄漏電纜埋設

多套泄漏電纜埋設
