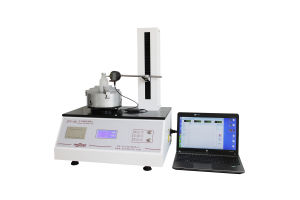

垂直軸偏差測定儀

垂直軸偏差測定儀

專業用於食品、化妝品、藥品等行業各種瓶容器的垂直度偏差的測定,該儀器具有操作方便,定心精度高、測定精度高等特點,是瓶廠、瓶用戶及科研單位檢測瓶垂直度偏差的首選儀器。

基本用途

專業用於食品、化妝品、藥品等行業各種瓶容器的垂直度偏差的測定,該儀器具有操作方便,定心精度高、測定精度高等特點,是瓶廠、瓶用戶及科研單位檢測瓶垂直度偏差的首選儀器。

產品套用

礦泉水飲料瓶輸液玻璃瓶啤酒瓶香水瓶藥瓶

技術特徵

微電腦控制、大液晶顯示
自動統計最大值、最小值、偏差值,方便用戶分析結果
夾具操作簡便,定心精度高,提高了測定精度高。
PVC面板設計,簡單直觀,操作方便,
測量頭自動升降,調節測點位置,方便實用
試驗結束自動報警提示,人性化設計
配有微型印表機,快速列印測試結果
專業計算機軟體測試過程顯示、輸出和列印功能,清晰直觀地將測試結果展示給用戶
標準的RS232接口,方便連線計算機及區域網路

測試原理

將瓶底加持固定在水平板的旋轉盤上,使瓶口與千分表接觸,旋轉360°讀取最大值和最小值,二者之差的1/2即為垂直軸偏差數值。儀器巧妙利用了三爪自定心卡盤同心度高的特點,配合一套可以自由調節高度和方位的高自由度的支架,可以滿足各類容器瓶身和瓶肩等重要部位的垂直度偏差檢測。

主要參數

樣品直徑15-190mm
儀器量程0-12.5mm
分度值0.001mm
夾持器轉速0-30c/min可調
可測高度5mm-400mm
測頭升降方式電動
外形尺寸560mm×460mm×780mm(長寬高)
重量67kg
環境溫度15℃-50℃
相對濕度最高80%,無凝露
工作電源220V50Hz

標準

GB8452、QB2357、QB/T1868、YBB00192003

配置

主機、測量頭、微型印表機、測試軟體、通信電纜
ZPY-60電子軸偏差測量儀實驗步驟
2.1將調節扳手插入鑰匙孔內,轉動橫桿,調節夾持爪間的距離,將準備好的試樣放入夾持爪中心,反向轉動橫桿,將試樣夾緊;
2.2按【上升】或【下降】鍵調節橫桿的位置,同時調節橫桿的方向,和表頭的方向,使測量頭對準測量部位,測量頭應儘量垂直於待測面。
2.3調節好表頭位置後,將旋鈕鎖緊。
2.4按測量表上的【ZERO】鍵清零,此時界面上顯示的數據都歸零;
2.5按【試驗】試樣夾持器開始轉動,顯示屏最下方當前值顯示當前的實時數據,再轉動過程中,系統自動採集最大值和最小值;
2.6試樣夾持器轉過一定行程後自動停止,此時界面顯示整個過程中的最大值和最小值,並計算出偏差值。
2.7實驗結束後,按【列印】鍵可列印當前試驗結果。
2.8取下試樣,更換試樣,重複2.2-2.7步驟。
