產品指南

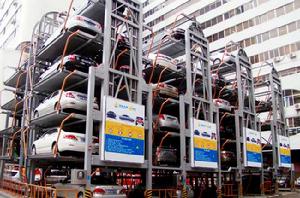

圖1.1-1垂直循環式停車設備示意圖
2. 型式
小型循環和大型循環
3. 特點和適用範圍
3.1一般情況下小型循環多安裝在室外，大型循環可與主體建築連在一起，或在室外設定獨立的車庫。占地面積較小，設定靈活，操作簡便，設備可靠，便於管理。常用存取車數量：小型：8～10輛；大型：12～34輛。
3.2使用條件
1)環境工作溫度
室內型-5～+40℃；室外型-15～+40℃。
2)相對濕度
最濕月的月平均相對濕度不大於95%。
3)海拔高度
2000m以下，相應的大氣壓力為86～110KPa。
4)使用場所環境
使用環境無爆炸介質，不含有腐蝕金屬、破壞絕緣的介質和導電的介質。
主要尺寸
4.1小型循環類停車庫
1）示意圖
圖1.4-1 小型循環類停車庫示意圖
2）主要性能及尺寸見表1.4-1。
表1.4-1小型循環類停車庫主要性能及尺寸
| 車庫類型 | PCX | ||||||
| 出入口位置 | 下部出入 | ||||||
| 容車尺寸（mm） | ≤5000×1850×1550（大型轎車） | ||||||
| 容車質量（kg） | ≤1700 | ||||||
| 容車數量 | 8～10 | ||||||
| 相關尺寸 （mm） | L | L1 | W | W1 | H | 負荷（t） P | |
| 8 | 6400 | 7000 | 5200 | 5800 | 8900 | 12.7 | |
| 10 | 6400 | 7000 | 5200 | 5800 | 10550 | 14.4 | |
| 出入口尺寸（寬×高）（mm） | 2400×2000 |
4.2大型循環類停車庫：以下出入口為例，分別對混凝土結構和全鋼結構加以說明，對於中部出入口或上部出入口的一般較少用。
1）下部出入混凝土結構的垂直循環類停車庫示意見圖1.4-2。
圖1.4-2混凝土結構的垂直循環類停車庫示意圖
2）主要尺寸按停放大型轎車和客車的不同見表1.4-2和表1.4-3。
表1.4-2大型轎車停車庫主要性能及尺寸參數表
| 車庫類型 | PCX | |||||||
| 出入口位置 | 下部出入 | |||||||
| 容車尺寸（mm） | ≤5000×1850×1550（大型轎車） | |||||||
| 容車質量（kg） | ≤1700 | |||||||
| 容車數量 | 20~34 | |||||||
| 容車數 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | 34 |
| 有關 尺寸 （mm） | L | 8120 | ||||||
| L1 | 7360 | |||||||
| L2 | 7120 | |||||||
| L3 | 4000 | |||||||
| W | 5660 | |||||||
| H | 22808 | 24711 | 26614 | 28517 | 30420 | 32323 | 34226 | 36129 |
| H1 | 4370 | |||||||
| H2 | 11888 | 13791 | 15694 | 17597 | 19500 | 21403 | 23306 | 25209 |
| 載荷 （t） | P1 | 20 | ||||||
| P2 | 60 | 62 | 64 | 66 | 68 | 70 | 72 | 74 |
| t1 | 15 | |||||||
| t2 | 10 | |||||||
| 出入口尺寸（寬×高）（mm） | 2400×2000 |
表1.4-3 客車停車庫主要性能及尺寸參數表
| 車庫類型 | PCX | ||||||
| 出入口位置 | 下部出入 | ||||||
| 容車尺寸（mm） | ≤5000×1850×2050（客車） | ||||||
| 容車質量（kg） | ≤1850 | ||||||
| 容車數量 | 16~28 | ||||||
| 容車數 | 16 | 18 | 20 | 22 | 24 | 26 | 28 |
| 有關 尺寸 （mm） | L | 8120 | |||||
| L1 | 7360 | ||||||
| L2 | 7120 | ||||||
| L3 | 4000 | ||||||
| W | 5660 | ||||||
| H | 23208 | 25587 | 27966 | 30345 | 32724 | 35103 | 37482 |
| H1 | 4770 | ||||||
| H2 | 11888 | 14267 | 16646 | 19025 | 21403 | 23782 | 26161 |
| 載荷 （t） | P1 | 20 | |||||
| P2 | 64 | 66 | 68 | 70 | 72 | 74 | 76 |
| t1 | 15 | ||||||
| t2 | 10 | ||||||
| 出入口尺寸（寬×高）（mm） | 2400×2000 |
3）下部出入口全鋼結構的垂直循環類停車庫示意見圖1.4-3，主要尺寸見表1.4-4。
圖1.4-3全鋼結構的垂直循環類停車庫示意圖
表1.4-4鋼結構停車庫主要性能及尺寸
| 車庫類型 | PCX | ||||||||
| 出入口位置 | 下部出入 | ||||||||
| 容車尺寸(mm) | ≤5000×1850×1550（大型轎車） | ||||||||
| 容車質量（kg） | ≤1700 | ||||||||
| 容車數量 | 20~34 | ||||||||
| 容車數 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | 34 | |
| 有關 尺寸 （mm） | L | 6250 | |||||||
| L1 | 6850 | 7250 | |||||||
| W | 5250 | ||||||||
| W1 | 5850 | 6250 | |||||||
| H | 20569 | 22289 | 24009 | 25729 | 27449 | 29169 | 30889 | 32609 | |
| 負荷 （t） | P | 31.4 | 33.1 | 34.8 | 37.1 | 39.1 | 43.7 | 46.1 | 48.1 |
| 出入口尺寸（寬×高）（mm） | 2400×2000 |
選用要點
5.1土建設計應根據建設場地的地質勘探報告進行基礎設計,當設備裝在主體建築物內部或相接於主體建築物時,要向土建方提交設備的靜載、動載和振動荷載情況。
5.2抗震和風載應按當地的要求設計。
5.3車庫門前應有足夠的空地供汽車出入，如空地不夠，可設定迴轉盤，但也必須滿足空地的邊緣距車庫門最少8m的距離。
5.4根據經濟合理和使用方便的原則，單套垂直循環類機械式停車設備的存容量為5～50輛。
5.5腳踏車最大進(出)時間對存容量不大於10的小型設備，此時間不大於90s；對存容量大於10至50的中、大型設備，此時間不大於180s。
5.6車輛進出門淨寬不小於存容車輛最大寬度加500mm，且不小於2250mm，淨高不小於1800mm。如採用柵格門，則柵格門距設備運動件至少500mm，且柵格空洞尺寸寬度不大於40mm。
5.7如車庫的設定緊鄰現有建築或附著於現有建築，應採取有效的方法控制噪聲，通常採用加減振墊（或減振裝置）或設定隔聲牆（或隔聲層）來減少噪聲。在設備邊界外1m，高度1.2m的等效連續A聲級的噪聲不應大於75dB(A)。
5.8出入口附近應有安全照明，照度在30lx以上。
5.9設備的使用場所應有排除積水的設施。
5.10設備的消防應符合GB 50067的規定。
5.11本類停車設備能耗高，噪聲污染大應慎重選用。
6. 執行標準
JB/T 10215-2000《垂直循環類機械式停車設備》
JB/T 8713-1998《機械式停車設備類別、型式與基本參數》
GB 17907-1999《機械式停車設備 通用安全要求》
TJ 213（四）《機械式停車場安裝工程施工及驗收規範》
JG 5106-1998《機械式停車場安全規範總則》
國質檢鍋[2003]174號《機電類特種設備製造許可規則》
國務院第373號令《特種設備安全監察條例》
JGJ 100-1998《汽車庫建築設計規範》
GB50067-1997《汽車庫、修車庫、停車場設計防火規範》
